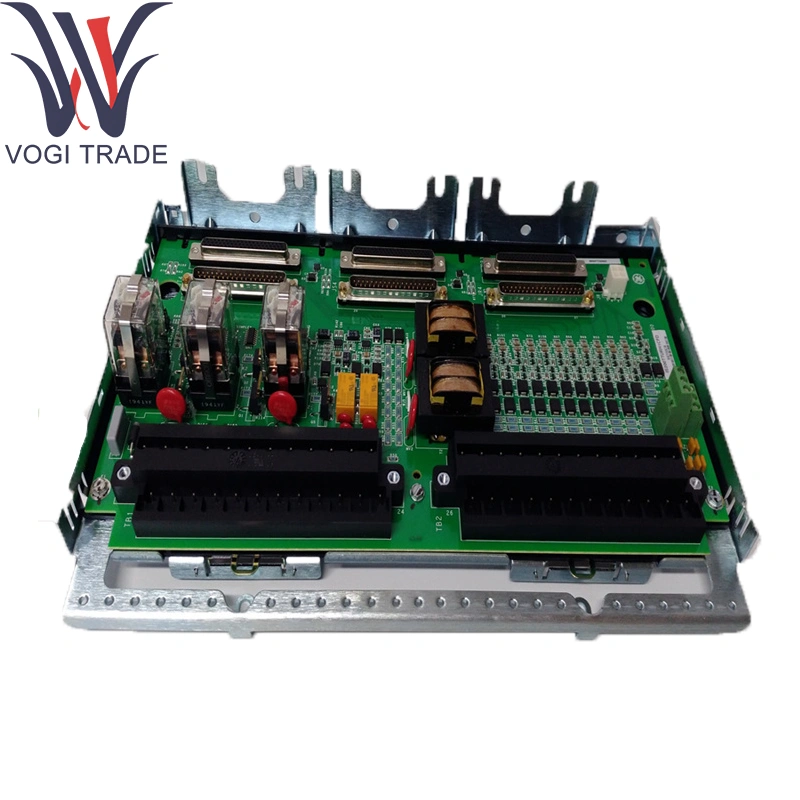

Merek: GEDeskripsi: IS230TNSVH3AKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventory Qty: 10Istilah pembayaran: T/T.Port Pengiriman: ShenzhenGE IS230TNSVH3A yang dirancang untuk aplikasi yang membutuhkan jumlah input dan output diskrit yang sangat tinggi-seperti pabrik turbin gas besar, unit siklus gabungan, atau sistem kontrol yang dipasang di tempat yang dipasang-di mana pemantauan dan aktuasi lokal yang padat.
| Pembuatan |
Ge |
| Nomor Model |
IS230TNSVH3A |
| Nomor pemesanan |
IS230TNSVH3A |
| Katalog |
Tandai kita |
| Keterangan |
GE IS230TNSVH3A (IS200TSVCH1A) Papan Terminal Servo |
| Negara asal |
Amerika Serikat |
| Kode HS |
8479909090 |
| Dimensi |
160 × 160 × 120 mm |
| Berat |
1.2 kg |
Parameter teknis
Saluran diskrit: 64 Total (32 input + 32 output)
Jenis & Peringkat Input:
Deteksi penutupan kontak kering, pembasahan 24 V DC (rentang 18-32 V DC)
Arus input nominal: 2,5 mA per saluran
Perangkat Keras Debounce: 4 ms
Jenis & Peringkat Output:
Open-Collector Transistor Outputs, 24 V DC Nominal (18-32 V DC)
Max Drive Arus: 0,5 A per saluran
Perlindungan: penutupan arus berlebih dan reset otomatis
Isolasi: saluran-ke-saluran yang diperkuat dan saluran-ke-tanah (> 1 kV)
Diagnostik: LED status per-saluran untuk sinyal input-tertutup dan output-on; Pelaporan kesalahan untuk kelebihan beban/buka
Backplane Interface: Konektor 50-pin ganda ke I/O-Pack Carrier
Lingkungan:
Temp Operasi: –30 ° C hingga +65 ° C
Temp penyimpanan: –40 ° C hingga +85 ° C
Kelembaban: Hingga 95 % RH, non-kondensasi
GE IS230TNSVH3A memenuhi peringkat lingkungan ini.
Fungsi produk
GE IS230TNSVH3A mengkonsolidasikan sejumlah besar sinyal bidang diskrit ke dalam modul I/O tunggal yang kompak. Memberikan isolasi, pengkondisian, dan diagnostik yang andal untuk input dan output, dan mengkomunikasikan status dan perintah di atas Ionet Ethernet Bus ke Mark Vie CPU, memungkinkan kontrol diskrit kepadatan tinggi dalam jejak rak minimal.
Inti sModul Upporting
I/O Pack Carrier: IS42XPSCAH1B Power/Carrier Assembly
Modul Pengontrol: Mark Vie CPU (mis., IS200TPROH1C) untuk pemrosesan dan logika
Sakelar Ethernet: Seri IS420ESWB untuk konektivitas backbone ionet
Perakitan operator ini menjadi tuan rumah GE IS230TNSVH3A.
Komponen ekstensi
Blok Terminal Pluggable: Blok penjepit sekrup 64-arah, dikunci untuk mencegah mis-insersion
Pemasangan Perangkat Keras: Adaptor Din-Rail atau Panel-Mount untuk Rack atau Skid Instalasi
Shielding & Grounding: Klem kabel-pelindung dan inti ferit untuk penindasan EMI
Driver Transistor Cadangan: Kartrid pengemudi yang dapat diganti untuk pemeliharaan
Komponen -komponen ini berinteraksi dengan GE IS230TNSVH3A.
Dukungan perangkat lunak
Konfigurasi: Pemetaan Saluran Sederhana Melalui GE ControlST ™/Toolboxst ™ tanpa parameter per-saluran
Diagnostik & Pemantauan:
Status input/output real-time dan penghitung kesalahan dapat diakses di HMI, tag OPC-DA, dan diagnostik pengontrol
Self-test otomatis pada power-up dengan pelaporan diagnostik
Pembaruan Firmware: Disampaikan sebagai bagian dari rilis Sistem Mark Vie; diterapkan melalui Toolboxst ™
Dokumentasi: Detail dalam Panduan Instalasi I/O GE Mark Vie/Vies dan Manual Referensi Modul I/O Berkepuh Tinggi
Dukungan perangkat lunak ini mencakup GE IS230TNSVH3A.
