GE IS230TRLYH1BGG

Ikhtisar Produk

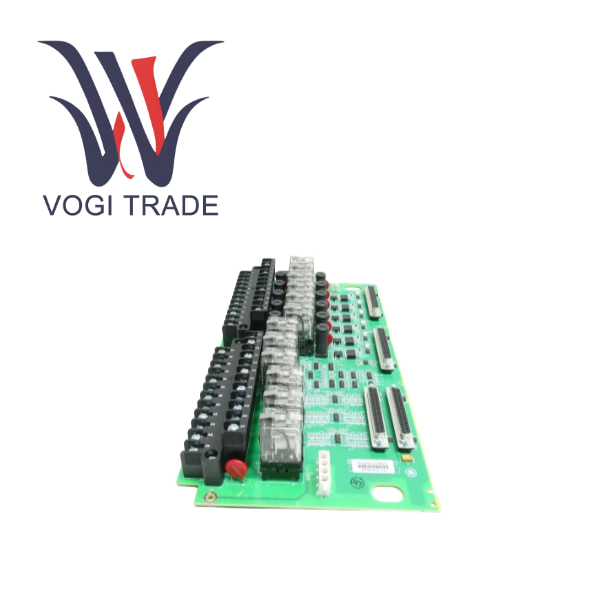

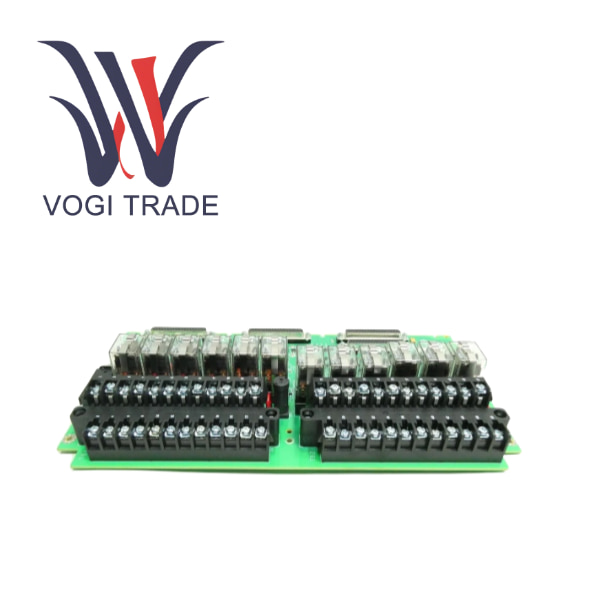

GE IS230TRLYH1BGG adalah papan terminal keluaran relai keselamatan yang sangat andal dan berkemampuan diagnostik tinggi yang dirancang oleh General Electric untuk turbin keselamatan dan sistem kontrol proses Mark VIeS yang ditingkatkan. Sebagai komponen keamanan inti dari arsitektur I/O terdistribusi Mark VIeS, board ini tidak hanya mewarisi semua keunggulan output relai sistem Mark VIe, namun juga melalui penyempurnaan perangkat keras dan firmware, memungkinkannya mengambil peran sebagai instrumen keselamatan dan memenuhi persyaratan standar keselamatan fungsional IEC 61508 / IEC 61511. IS230TRLYH1BGG sendiri adalah unit antarmuka fisik yang menerima instruksi dari modul prosesor I/O bersertifikasi keselamatan dan, melalui relai pengaman kontak berorientasi wajib yang terintegrasi secara internal, menggerakkan perangkat alarm, interlock sistem tambahan, dan bahkan sirkuit kontrol tambahan dari katup bahan bakar utama dan aktuator lain di lapangan. Papan tersebut berfungsi sebagai jembatan pengaman yang menghubungkan logika kontrol Mark VIeS ke dunia fisik, memastikan bahwa dalam kondisi berbahaya, sistem dapat memasuki kondisi aman yang dapat diprediksi dan diandalkan.

Fitur Fungsi Produk

Dukungan asli untuk keamanan fungsional

Inilah keunggulan pembeda inti IS230TRLYH1BGG. Papan tersebut bukanlah papan relai sederhana; ini adalah komponen keselamatan bersertifikat yang dapat langsung digunakan untuk membangun sirkuit keselamatan yang memenuhi standar internasional, seperti manajemen burner, ESD, perlindungan kecepatan berlebih, dll.

Kontak terarah wajib dan cakupan diagnostik tinggi

Kontak arah wajib memberikan jaminan keamanan tingkat perangkat keras.

Pemantauan arus berliku, diagnosis Perintah/Umpan Balik memberikan kemampuan pemeriksaan mandiri yang mendalam pada tingkat perangkat lunak. Jika digabungkan, keduanya mencapai SFF dan cakupan diagnostik yang sangat tinggi, yang merupakan kunci untuk mencapai tingkat SIL yang tinggi.

Mewarisi arsitektur Mark VIe yang luar biasa

Desain terpisah mempertahankan keuntungan signifikan dari pemeliharaan di luar lokasi, sehingga menghilangkan kebutuhan untuk membuka kabinet kontrol utama untuk pemeliharaan sirkuit keselamatan.

Komponen kelas industri dengan keandalan tinggi dan desain kokoh, disesuaikan dengan lingkungan yang keras.

Opsi catu daya yang fleksibel mendukung berbagai pasokan listrik di lokasi dan dilindungi oleh sekering.

Integrasi yang mulus ke dalam ekosistem Mark VIeS

Semua konfigurasi, diagnostik, dan alarm terkait keselamatan dikelola secara seragam melalui perangkat lunak Keselamatan ToolboxST dan terintegrasi dengan layar kontrol proses dasar, sehingga memberikan pengalaman yang konsisten bagi operator.

Rekomendasi produk terkait

Modul prosesor I/O komplementer

IS230QCRCH1A / IS230QCRRH1A, modul prosesor keluaran relai pengaman Mark VIeS.

Produk untuk generasi sebelumnya/rekan non-keselamatan

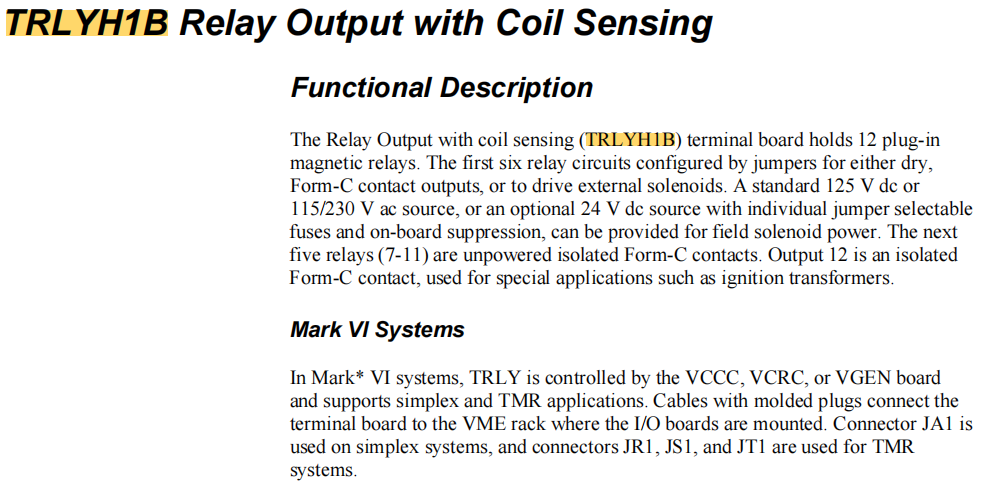

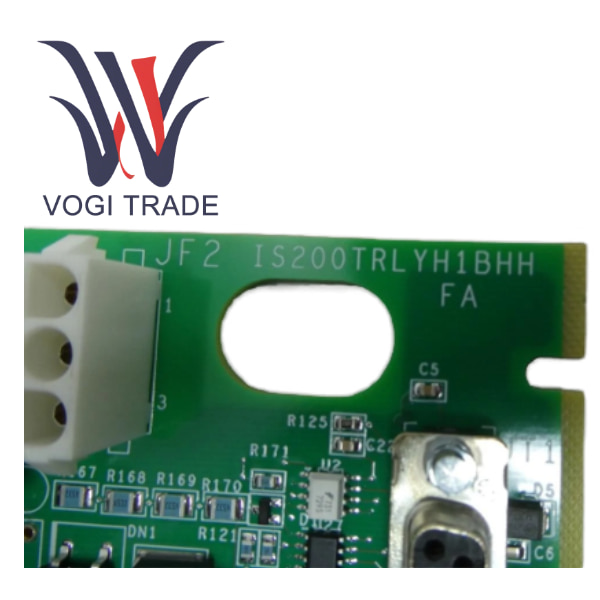

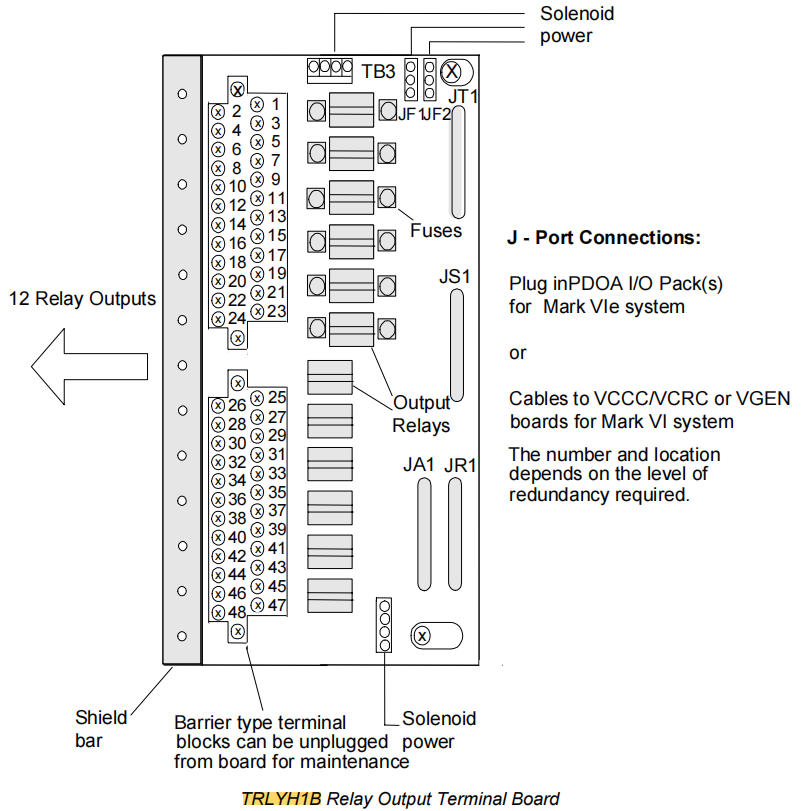

IS200TRLYH1B, papan terminal keluaran relai standar untuk Mark VIe.

Perangkat lunak pelengkap

GE ToolboxST Safety untuk konfigurasi, verifikasi dan diagnosis untuk aplikasi keselamatan.

Peralatan yang dikendalikan

Lampu alarm dan bel dengan tingkat keamanan

Katup solenoid interlock pengaman

Kumparan kontaktor pengaman motor

Panduan Instalasi

Persyaratan Kualifikasi

Pekerjaan pemasangan dan konfigurasi harus dilakukan oleh insinyur yang telah menerima pelatihan keselamatan fungsional dan memperoleh sertifikasi.

Instalasi Mekanis

Pasang IS230TRLYH1BGG pada rel DIN di dalam kabinet kontrol.

Sambungan Listrik

Di sisi sistem, gunakan kabel untaian khusus GE yang benar dan sambungkan ke modul I/O pengaman QCRx.

Sisi Lapangan

Hubungkan secara ketat sesuai dengan diagram skema sirkuit pengaman.

Catu daya untuk sirkuit pengaman harus merupakan catu daya keselamatan bersertifikat.

Jika fungsi umpan balik digunakan, kabel dari kontak bantu arah paksa relai harus dihubungkan ke terminal umpan balik pada papan terminal.

Semua sambungan harus kokoh dan ditandai dengan jelas.

Verifikasi Penyalaan dan Keamanan

Setelah dihidupkan, periksa status setiap saluran melalui perangkat lunak ToolboxST Safety.

Verifikasi sirkuit keselamatan lengkap harus dilakukan.

Verifikasi uji statis atas instruksi, umpan balik, dan fungsi alarm diagnostik.

Pengujian dinamis dilakukan dalam kondisi aman untuk mensimulasikan skenario berbahaya dan memverifikasi apakah seluruh SIF dapat membawa proses ke kondisi aman dalam waktu yang ditentukan.

Semua pengujian harus didokumentasikan secara formal dan ditandatangani oleh personel yang berwenang untuk konfirmasi, yang berfungsi sebagai dasar pengoperasian sistem dan audit di masa mendatang.
