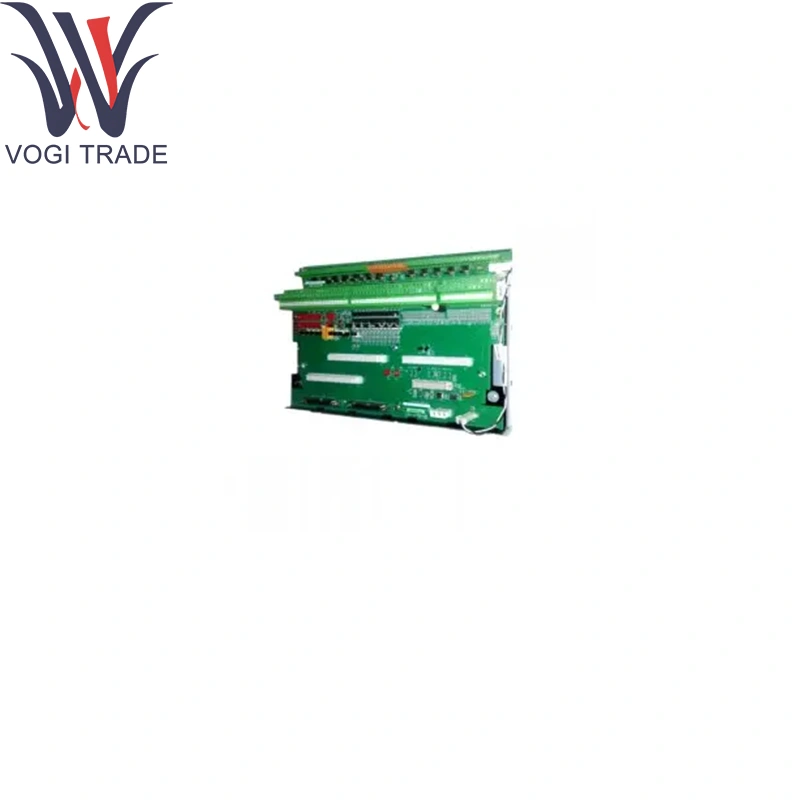

Berikan IS400TCASH1AGD

Parameter teknis

Saluran input:

Input 6 × Thermocouple (J, K, T, E dipilih)

6 × 4–20 ma input loop arus (pasif)

Spesifikasi Thermocouple:

Kisaran per jenis: lihat tabel termokopel standar (–270 ° C hingga +1820 ° C)

Akurasi: ± 0,25 ° C atau ± 0,1 % dari membaca

Resolusi: 0,1 ° C; Pengambilan sampel: 20 sampel/s

Kompensasi persimpangan dingin per saluran (GE IS400TCASH1AGD)

Spesifikasi loop saat ini:

Kisaran: 4–20 Ma; ± 0,1 % akurasi skala penuh

Resolusi: 16 bit; Pengambilan sampel: 100 sampel/s

Penjepit berlebihan hingga 30 mA; Perlindungan Reverse-Polaritas

Isolasi: ≥ 1 kV channel-to-channel dan channel-to-ground

Penyaringan: Filter low-pass digital yang dapat diprogram (hingga 50 Hz)

Lapisan: Kelas D konformal untuk kelembaban dan ketahanan kimia

Fungsi produk

Kondisi GE IS400TCASH1AGD, linierisasi, dan mendigitalkan termokopel campuran dan sinyal arus analog dalam satu modul I/O yang dinilai keselamatan. Terus menerus memantau loop sensor untuk kesalahan out-of-range, sirkuit terbuka, atau arus berlebih dan melaporkan diagnostik ke pengontrol keselamatan inti untuk logika perjalanan segera.

Modul pendukung inti

Core Safety Controller: IS220YSILS1B YSIL Keselamatan-I/O Paket

Modul Catu Daya: IS210AEPSG1A untuk eksitasi loop dan daya papan

Prosesor Logika Keselamatan: IS200TCSAS1A untuk melaksanakan keputusan shutdown (dihubungkan dengan GE IS400TCASH1AGD)

Komponen ekstensi

Blok Terminal Pluggable: Blok penjepit sekrup 12 arah yang dikunci untuk mencegah mis-insersi (GE IS400TCASH1AGD)

DIN-RAIL/PANEL MOUNT KIT: Klip adaptor dan braket sudut untuk 35 mm Rail atau pemasangan panel

Aksesoris Perisai: Klem Kabel dan Inti Ferit untuk Penindasan EMI/RFI

Perlengkapan Kalibrasi: Kalibrator nol/rentang eksternal untuk verifikasi lapangan kedua termokopel dan loop saat ini

Dukungan perangkat lunak

Konfigurasi & Kalibrasi:

Templat loop keselamatan yang telah ditentukan di GE ControlST ™/Toolboxst ™

Wizards kalibrasi on-line untuk setiap nol/rentang saluran atau persimpangan dingin (diterapkan pada GE IS400TCASH1AGD)

Diagnostik & Pemantauan:

Loop-fault real-time, sirkuit terbuka, dan alarm di luar jangkauan yang dapat diakses melalui HMI, tag OPC-DA, dan diagnostik pengontrol

Tes sendiri saat power-up dengan logging kesalahan dalam pengontrol keselamatan

Firmware: Firmware tingkat papan diperbarui melalui Toolboxst ™ sebagai bagian dari rilis perangkat lunak Mark Vies

Dokumentasi: Prosedur terperinci dalam Panduan Instalasi GE Mark Vies-I/O dan Manual Referensi Modul Keselamatan Termokopopel & Analog
