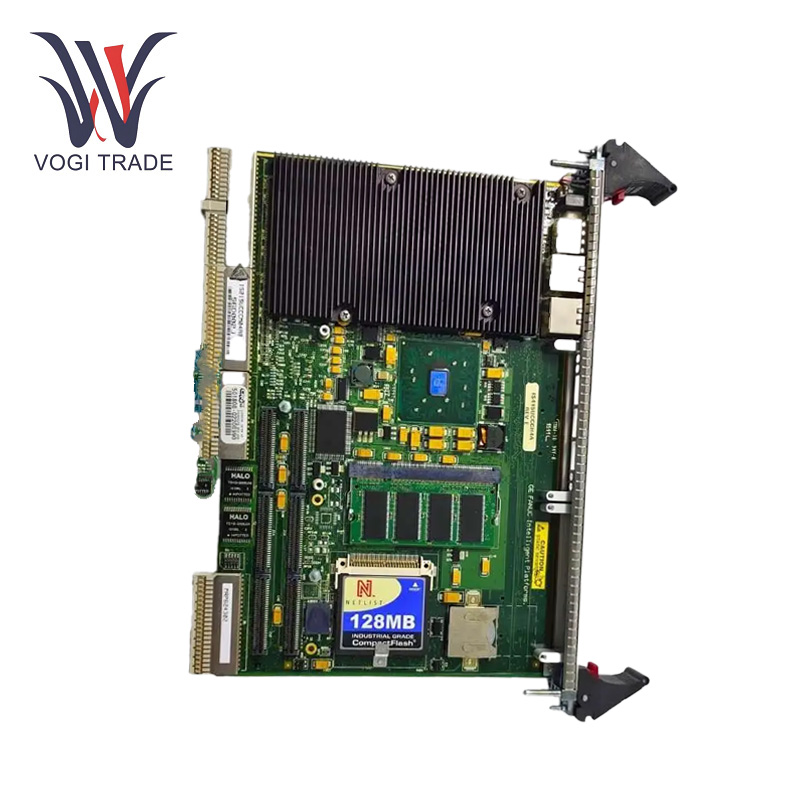

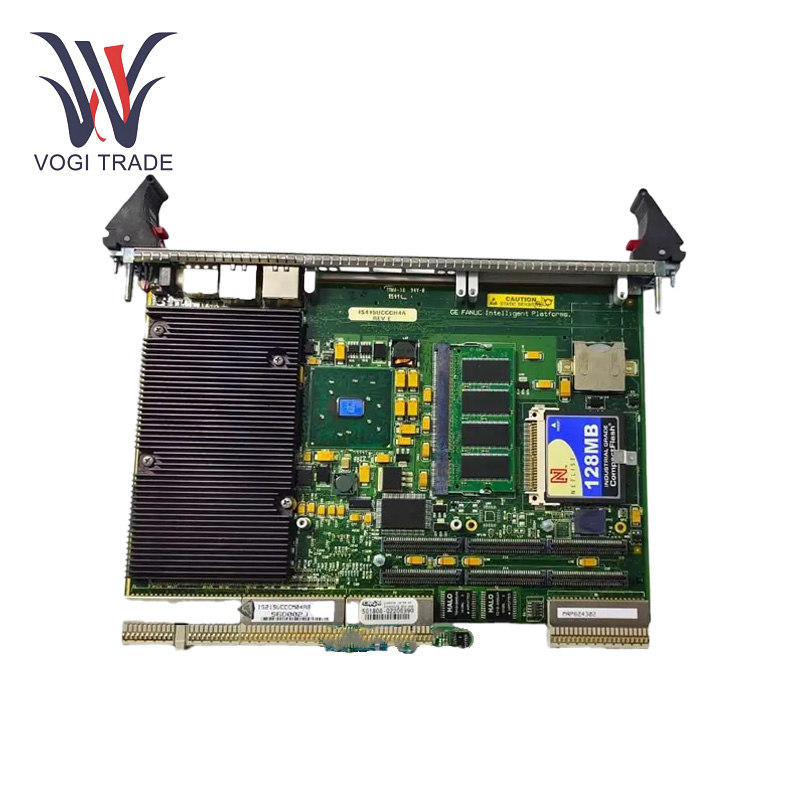

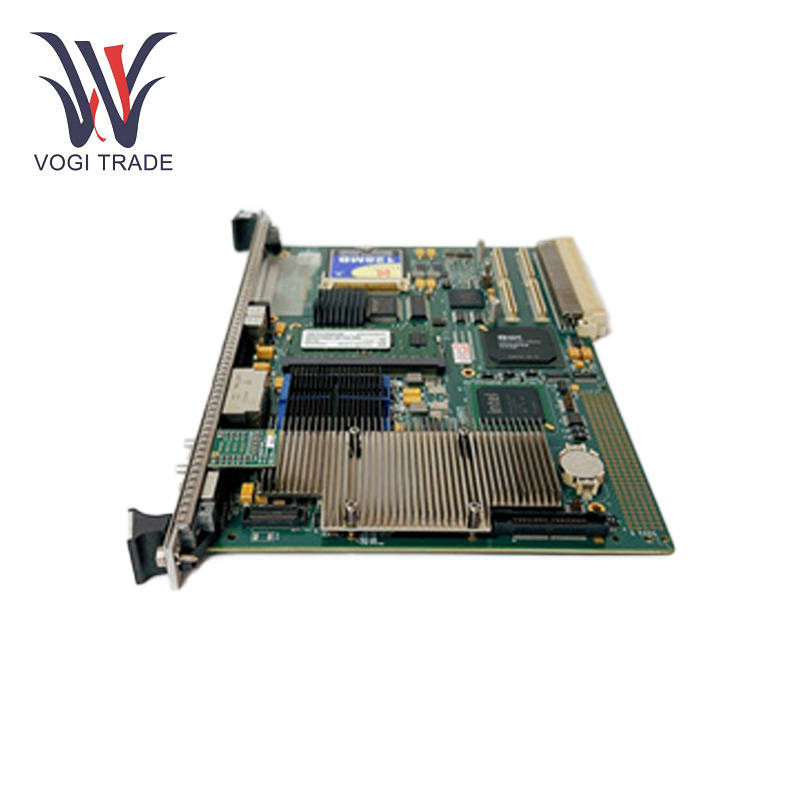

GE IS415UCCCH4A

OperParameter kami

Prosesor:Prosesor Intel Pentium M pada 1,6 GHz.

Ingatan: 256 MB DDR RAM.

Sistem Operasi: QNX Neutrino, OS real-time, multitasking yang dirancang untuk aplikasi industri berkecepatan tinggi dan keandalan tinggi.

Persyaratan Daya: +5 di DC.

Suhu operasi: 0 hingga +50 ° C.

Port Ethernet: Dua port Ethernet 10/100/1000Base-TX untuk konektivitas ke UDH dan Highway Data Kontrol Opsional (CDH).

Fitur Produk

Eksekusi Kode Aplikasi: Mengeksekusi kode aplikasi yang digunakan untuk mendorong proses industri

Komunikasi sistem: Memungkinkan komunikasi antara pengontrol dan paket I/O melalui antarmuka jaringan I/O onboard

Pengolahan data: GE IS415UCCCH4A memungkinkan pemrosesan data yang diterima dari beberapa input untuk manajemen dan kontrol operasi industri yang tepat.

Kontrol dan pemrosesan: GE IS415UCCCH4A adalah papan pengontrol slot tunggal dalam seri Mark Vie, yang dimaksudkan untuk menjalankan kode aplikasi untuk kontrol terdistribusi. Ini dapat menjalankan algoritma kontrol yang berbeda untuk mengontrol kerja perangkat yang terhubung.

Antarmuka komunikasi: Beberapa port komunikasi. GE IS415UCCCH4A juga memiliki dua konektor 10/100/1000Base - T Ethernet. Yang lain bekerja dengan tautan jalan raya unit data yang memungkinkan komunikasi dengan HMIS atau perangkat kontrol lainnya. Seseorang dapat melayani untuk koneksi jaringan Ethernet opsional. Sebagai bonus tambahan, ia memiliki port COM1 untuk koneksi Rs - 232C, yang dapat digunakan untuk berbagai kebutuhan komunikasi, termasuk tetapi tidak terbatas pada penghubung ke perangkat warisan atau untuk tujuan debugging.

Sinkronisasi: GE IS415UCCCH4A dapat menyinkronkan jam paket dan pengontrol I/O hingga dalam 100 mikrodetik melalui jaringan R, S, dan T I/O menurut standar IEEE 1588. Sinkronisasi presisi yang tinggi seperti itu sangat penting untuk memastikan bahwa komponen yang berbeda dalam sistem kontrol terdistribusi satu sama lain, dan bahwa data diterima dan diproses secara tepat waktu dan akurat.

Instalasi

Penempatan rak dan slot: Modul pengontrol adalah rak empat slot. Dengan setidaknya satu atau dua catu daya. Pengontrol utama harus berada di kiri - sebagian besar slot (slot 1). Slot kedua, ketiga dan keempat ini pada satu rak dapat memiliki pengontrol tambahan. Jika baterai CMOS telah dicabut untuk memperpanjang masa penyimpanannya, jumper baterai harus diinstal ulang sebelum memasukkan papan.

Penyisipan fisik: Di mana Mark VI VME Boards hanya memiliki ejector, modul UCCC memiliki injektor/ejector di bagian bawah dan bagian atas untuk memasang papan, memberi tip pada ejector atas dan ejector bawah ke bawah, dan kemudian geser papan ke rak. Menggunakan injektor, tempat duduk papan sepenuhnya setelah konektor lokasi di bagian belakang papan melibatkan konektor backplane. Kemudian, sambil menekan injektor atas, tarik ke atas ejector bawah. Setelah dimasukkan, sekrup sekrup injektor/ejector atas dan bawah. Selain menyediakan koneksi ground sasis, ini juga memastikan stabilitas mekanis.

Power - Matikan: Disarankan agar Anda mematikan daya saat mengganti papan apa pun di rak. Dalam satu unit satu - daya - pasokan, output daya - pasokan dapat diatur ulang melalui sakelar. Pengontrol tambahan mengontrol kedua catu daya di setiap sirkuit - pasokan daya, yang dapat dengan aman menghilangkan satu catu daya sekaligus, memotong input daya untuk setiap sirkuit - pasokan daya.

Rentang aplikasi

Pembangkit listrik: Memantau dan mengendalikan operasi turbin di pembangkit listrik.

Minyak dan gas: Mengawasi proses dalam operasi ekstraksi dan pemurnian.

Pemrosesan Kimia: GE IS415UCCCH4A mengawasi beragam proses produksi kimia.

Pengolahan air: Mengelola sistem pemurnian dan distribusi air.

Pemecahan masalah

Pemantauan Sistem: Secara teratur memantau kinerja sistem untuk mengidentifikasi anomali apa pun.

Koneksi: Verifikasi bahwa semua koneksi ketat dan bebas korosi/kerusakan.

Pembaruan Sistem & Kode: Selalu simpan kode OS dan aplikasi pada versi terbaru.

Kondisi lingkungan: Pastikan lingkungan operasi berada dalam rentang suhu dan kelembaban yang diperlukan.
