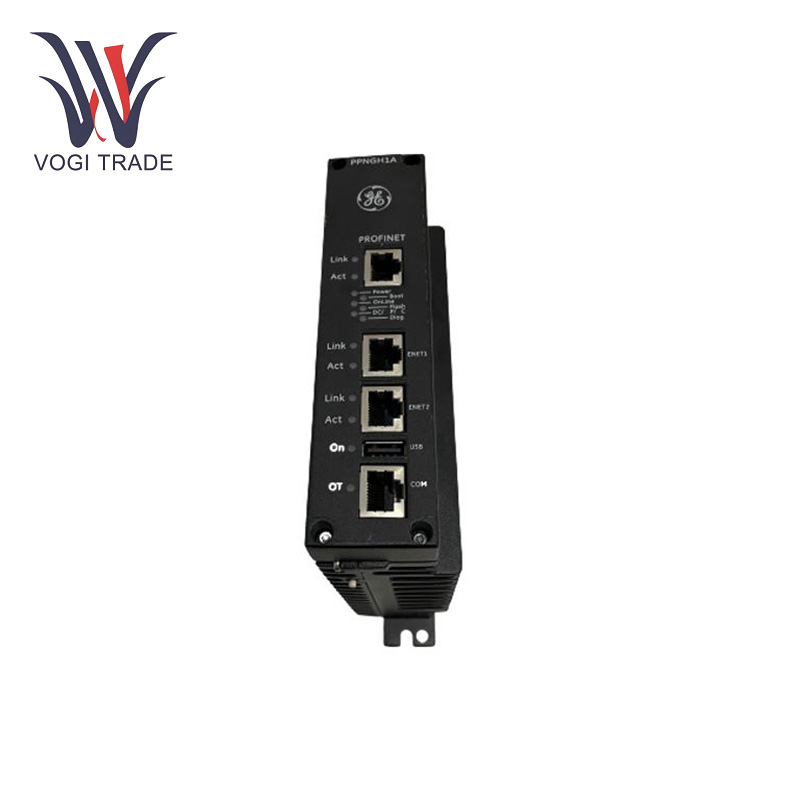

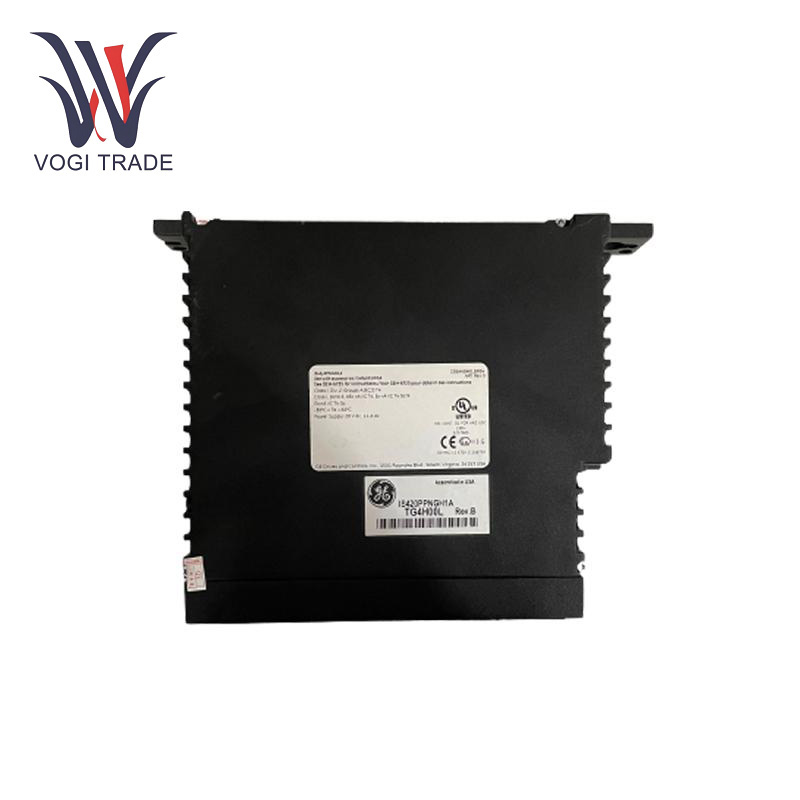

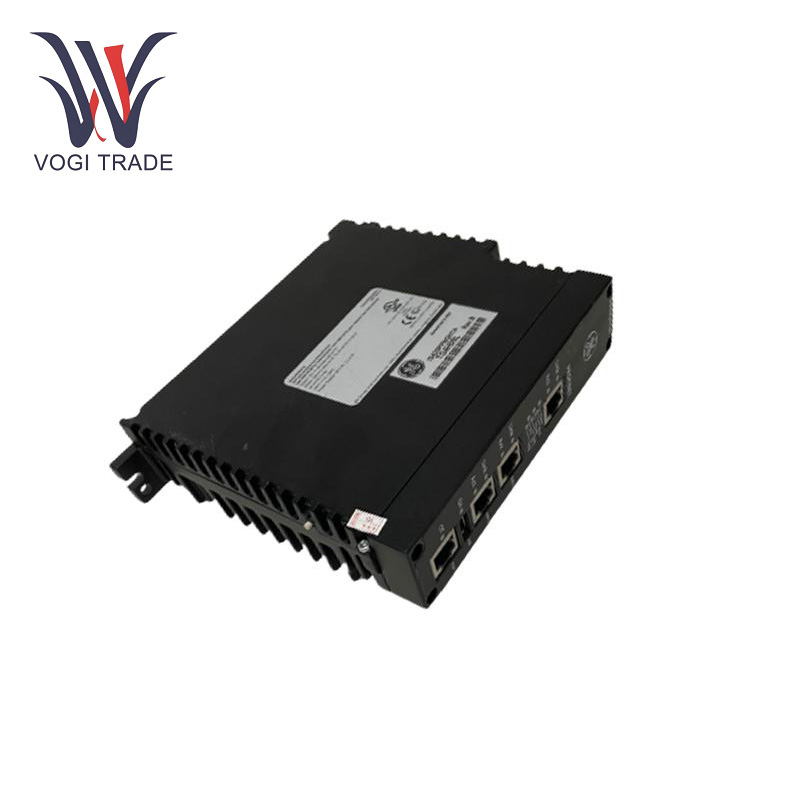

GE IS420PPNGH1A

Parameter operasi

Prosesor: 1066 MHz EP80579 Prosesor Intel.

Ingatan: 256 MB DDR2 SDRAM.

Sistem Operasi: Qnx Neutrino.

Catu daya: 24 di DC.

Suhu operasi: -20 ° C hingga +60 ° C.

Konsumsi daya: Desain konsumsi daya rendah untuk memastikan efisiensi energi dan mengurangi pembangkit panas.

Fitur Produk

Antarmuka komunikasi: GE IS420PPNGH1A adalah sistem yang menghubungkan Mark Vie Controllers ke perangkat I/O Profinet untuk berbagi data berkecepatan tinggi.

Konversi Protokol: Konversi data antara berbagai protokol komunikasi untuk mendapatkan interoperabilitas dalam jaringan industri yang heterogen.

Integrasi sistem: Memperluas fungsionalitas sistem Mark Vie dengan memberikan integrasi dengan hampir semua produk otomatisasi industri.

Pengontrol Profinet: GE IS420PPNGH1A dapat bertindak sebagai pengontrol Profinet, yang memungkinkannya untuk terhubung dan mengontrol perangkat Profinet lainnya - perangkat yang kompatibel dalam jaringan industri. Ini mampu menukar perintah kontrol, informasi status, dan data dengan sensor, aktuator, dan pengontrol lainnya.

Fungsionalitas gateway: Salah satu fungsi utama adalah gateway. Gateway baru menyederhanakan komunikasi antara Profinet dan jenis jaringan/protokol lainnya. Ini sangat berguna dalam pengaturan industri di mana integrasi perlu dilakukan dengan berbagai sistem atau peralatan warisan menggunakan standar komunikasi selain Profinet.

Perutean dan pemrosesan data:GE IS420PPNGH1A menangani perutean data internal dan eksternal. Tugasnya adalah untuk melihat alamat tujuan paket data yang berasal dari perangkat Profinet dan merutekan paket yang sesuai. Selain itu, ini mendukung beberapa tugas pemfilteran data dasar.

Instalasi

Pemasangan: Untuk memasang GE IS420PPNGH1A, Anda harus panel -pasang secara vertikal. Orientasi pemasangan vertikal ini sangat penting untuk sirkulasi udara di sekitar modul, yang didinginkan udara. Tidak memiliki baterai atau kipas yang terintegrasi, sehingga didinginkan oleh gerakan udara, alami atau paksa, di lingkungan pemasangan. Semua ini harus diproduksi di lokasi pemasangan, pastikan bahwa itu sudah tidak menghalangi sirkulasi udara di dekat modul.

Koneksi jaringan: Untuk jaringan Profinet, gunakan kabel Ethernet yang sesuai untuk terhubung. Perangkat seperti sakelar berbiaya rendah dan tidak dikelola umumnya terpasang pada modul seperti ESWA 8 - port sakelar yang tidak dikelola atau sakelar ESWB 16 - port yang tidak dikelola. Perlu diingat bahwa ketika Ionet dan Profinet diaktifkan, mereka tidak dapat didukung oleh sakelar yang sama.

Tautan daya: Harap hubungkan catu daya DC 24V ke terminal modul. Pastikan semua koneksi ketat untuk menghindari kehilangan daya. Pastikan untuk memeriksa ulang semua koneksi dan pastikan tidak ada kabel longgar atau polaritas yang salah sebelum menyalakan modul.

Rentang aplikasi

Pembangkit listrik: GE IS420PPNGH1A Pemantauan dan Pengendalian Operasi Turbin di Pembangkit Listrik.

Minyak dan gas: Manajemen proses untuk ekstraksi dan pemurnian

Pemrosesan Kimia: Mengelola produksi berbagai jenis bahan kimia.

Pengolahan air: Control of water purification and distribution system

Pemecahan masalah

Melakukan pemantauan aktivitas pengguna: Terus memantau perilaku yang tidak biasa.

Pemeriksaan koneksi: Verifikasi keketatan semua koneksi kabel dan cari tanda -tanda korosi atau kerusakan.

Pembaruan Perangkat Lunak: Perbarui kode aplikasi secara teratur dan sistem operasi dengan versi yang ditambal terbaru.

Kondisi lingkungan: Konfirmasikan bahwa lingkungan perangkat berada dalam tingkat suhu dan kelembaban yang dinyatakan.

Pemeriksaan Catu Daya: Inspeksi catu daya pastikan tegangan input berada dalam batas.
