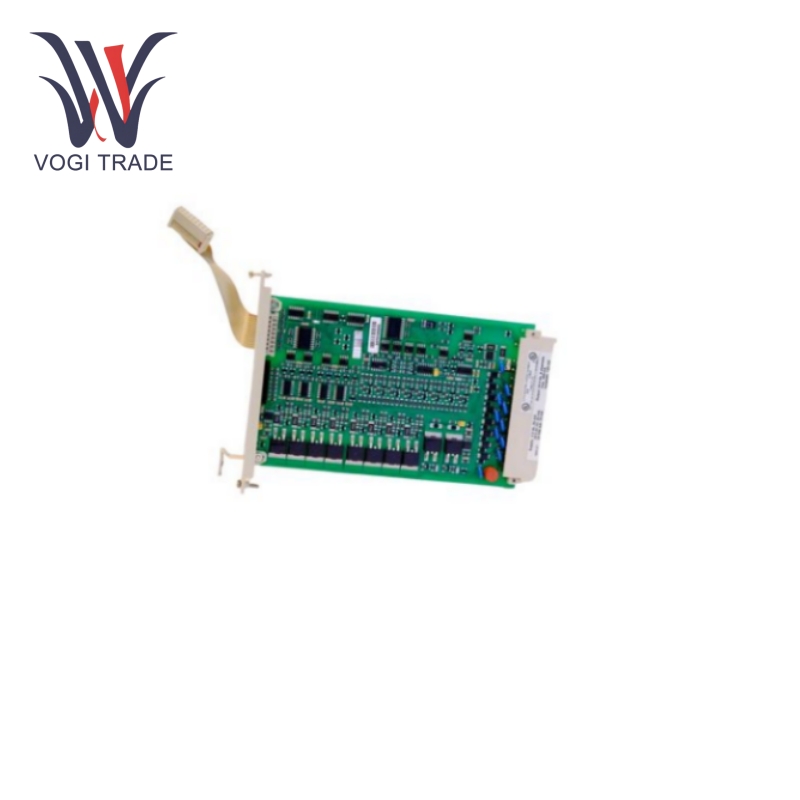

Honeywell 10201/2/1

Parameter Penggunaan

Persyaratan Daya:Honeywell 10201/2/1 harus memiliki catu daya 5 VDC dengan arus minimum 25 mA; selain itu, diperlukan 24 VDC internal (25 mA) dan 24 VDC eksternal (70 mA) tanpa beban keluaran. Desain beberapa catu daya akan memberikan fungsi pengoperasian yang stabil untuk berbagai material dalam modul.

Saluran Keluaran:Ada delapan saluran keluaran, masing-masing diberi nilai 24 VDC, 550 mA. Setiap saluran menggerakkan beban resistif (seperti lampu) atau beban induktif (seperti solenoida) dengan efisiensi yang cukup tinggi. Untuk beban induktif, setiap keluaran memiliki dioda penekan bawaan untuk mencegah kegagalan rangkaian.

Spesifikasi Keluaran:Outputnya adalah catu daya solid-state 24 VDC yang memungkinkan korsleting menyediakan daya output yang andal untuk berbagai perangkat yang terhubung. Beban lampu maksimum adalah 120 ma (2,9 w) dan kapasitansi beban maksimum yang diperbolehkan adalah 1 µF. Penurunan tegangan jauh lebih kecil dari 2,0 VDC pada 500 mA, arus shutdown adalah 0,1 mA, dan arus pengawas adalah 8 mA.

PFitur produk

Fungsi anti-gagal:Semua saluran keluaran modul dan dioda penekannya telah diuji sepenuhnya untuk semua kemungkinan aplikasi anti-gagal.

Kemampuan de-energisasi keluaran akan diuji:kemampuan kombinasi de-energisasi dengan perangkat sekunder, crosstalk antar output, dan fungsi dioda penekan dalam waktu keselamatan proses yang dikonfigurasi. Mereka memastikan penguncian dan keamanan sistem jika terjadi kondisi abnormal untuk mengurangi kecelakaan dan kerusakan peralatan.

Keluaran dan kontrol sinyal:Sistem ini memiliki delapan saluran keluaran, yang mampu memberikan sinyal keluaran digital waktu nyata untuk mengontrol perangkat atau komponen eksternal apa pun, seperti motor, katup, dan relai. Saluran dirancang agar tahan terhadap arus pendek, sehingga memberikan perlindungan kerusakan akibat arus pendek untuk saluran tersebut dan peralatan apa pun yang terhubung, sehingga meningkatkan stabilitas dan daya tahan sistem.

Kompatibilitas dan integrasi:Sebagai pengaturan modular Honeywell, integrasi modul Honeywell 10201/2/1 memiliki kompatibilitas sempurna dengan pengontrol, sensor, dan perangkat lunak Honeywell lainnya. Oleh karena itu, sistem ini mudah kompatibel dengan sistem otomasi saat ini, dan pertukaran informasi serta eksekusi yang tepat antara berbagai komponen dilakukan untuk mencapai kendali penuh dan pemantauan proses produksi.

Lingkup aplikasi

Otomasi industri: Honeywell 10201/2/1 banyak digunakan dalam berbagai aspek otomasi industri; mengendalikan industri manufaktur, transfer, makanan dan farmasi. Ini digunakan untuk mengontrol proses produksi seperti mixer, konveyor dan stasiun pengemasan, meningkatkan efisiensi produksi dan meningkatkan kualitas produk.

Kontrol proses:Dalam sistem kendali proses, katup, pompa, dan aktuator lainnya mengatur aliran, tekanan, dan suhu produk dalam proses untuk memastikan stabilitas dan keandalan parameter.

Sistem keamanan: Penggunaan pengoperasian Honeywell 10201/2/1 berada dalam posisi kesalahan di area sistem kritis keselamatan, yang melibatkan sistem pematian darurat dan sistem proteksi kebakaran. Dalam keadaan darurat, dapat memutus pasokan listrik atau memulai perangkat keselamatan yang relevan untuk menghindari hilangnya keselamatan personel dan peralatan.
