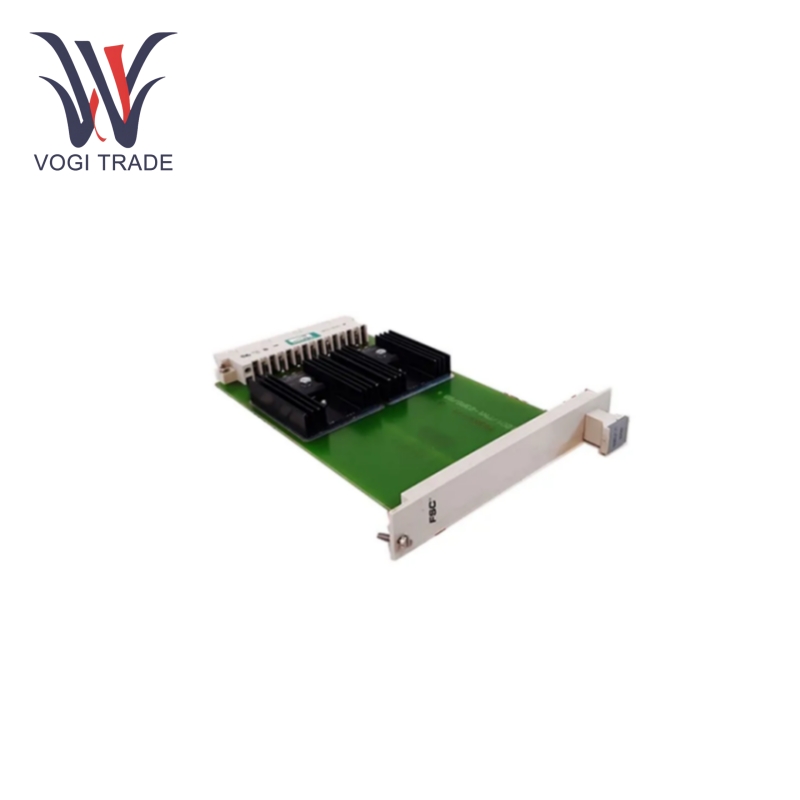

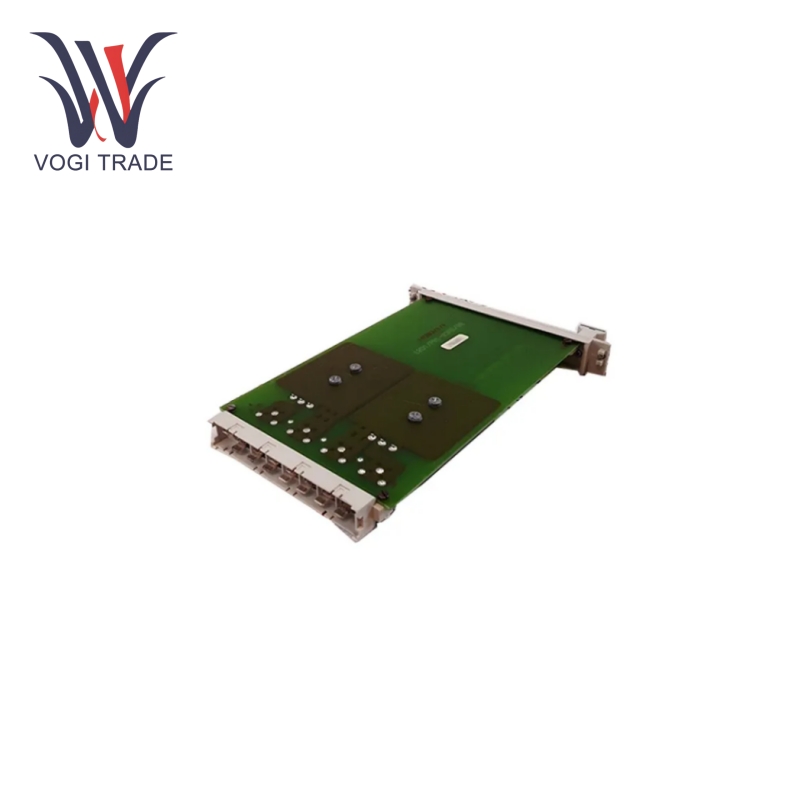

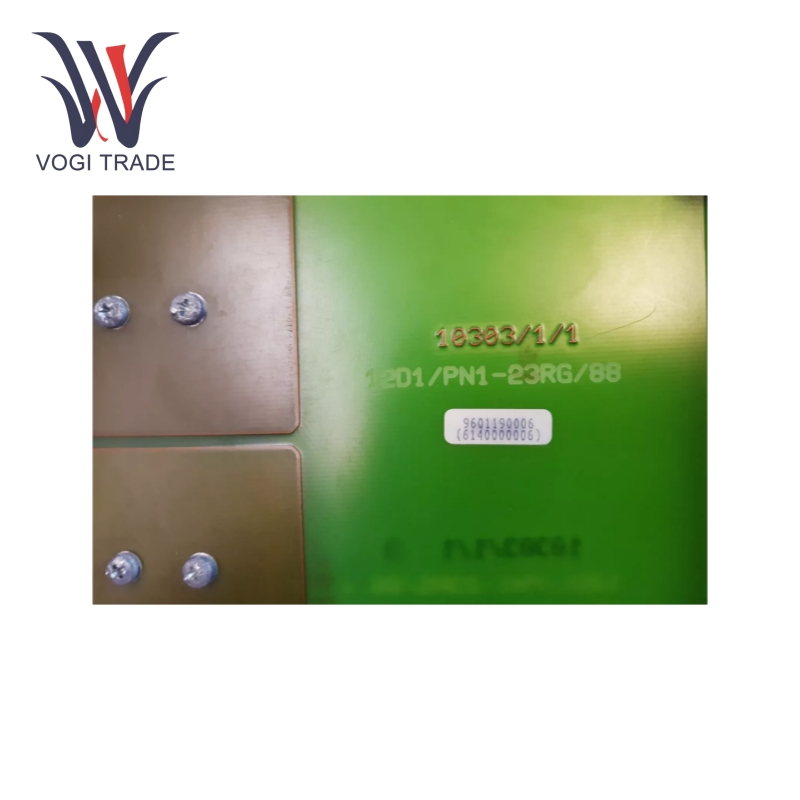

Honeywell 10303/1/1

Parameter penggunaan

Umum: Model umum Honeywell 10303/1/1 adalah 10303/1/1 03501*, yang disertifikasi oleh CE, TÜV dan UL, dan kompatibel dengan semua versi perangkat lunak.

Persyaratan ruang: Dengan ukurannya yang ringkas, memerlukan ruang 4 TE (4 HP) dan 3 HE (3 U) dan dapat dipasang di berbagai lemari kendali atau rak peralatan.

Parameter kelistrikan: Sebagai modul pasif, tidak memerlukan catu daya eksternal. Dalam kasus ekstrim, untuk modul tanpa kode sufiks, arus maksimumnya dibatasi hingga 20 A (disipasi daya modul). Pada saat yang sama, batas tegangan balik maksimum diatur ke 30 V dan penurunan tegangan maju dibatasi hingga 0,55 V.

Parameter terminal: Tipe terminalnya adalah DIN 41612 - H15P (Faston), dan arus maksimum yang melalui konektor dibatasi hingga 10 A per pin.

Fungsi

Distribusi dan Konversi Tenaga Listrik: Tujuan utama dari modul 10303/1/1 adalah sebagai Modul Distribusi Daya (PSD). Dalam sistem di mana unit pusat redundan dan I/O non-redundan hidup berdampingan, dibutuhkan output dari Unit Catu Daya (PSU) bagian pusat redundan dan merakitnya menjadi satu catu daya 5 VDC untuk bagian I/O non-redundan terkait dengan sistem. Hal ini menjamin pasokan daya yang stabil dan berulang ke komponen I/O, yang penting untuk pengoperasian sistem yang benar.

Kontrol Penurunan Tegangan: Catu daya harus selalu mengalir ke bagian tengah sistem melalui modul ini untuk memastikan tegangan yang sama di seluruh panjang dari catu daya ke bagian I/O. Hal ini memastikan bahwa catu daya mendapat beban yang merata di sepanjang catu daya dan mencegah fluktuasi tegangan apa pun yang dapat menurunkan kinerja dan keandalan sistem. Selain itu, rentang catu daya 5 VDC cukup ketat dalam rentang yang diperbolehkan (±5%), sehingga modul PSD harus dipasang dekat dengan modul PSU untuk meminimalkan penurunan tegangan pada kabel. Ukuran kabel minimum yang disarankan adalah 2,5 mm² (AWG 14).

Keamanan dan Pemeliharaan: Modul PSD hanya dapat diganti dalam posisi PSU terkait yang tidak diberi energi. Ini adalah fitur keselamatan yang menghindari bahaya listrik selama penggantian dan pemeliharaan sistem.

Ruang Lingkup Aplikasi

Industri kimia: Dalam proses produksi bahan kimia, ini digunakan untuk memastikan pasokan daya yang stabil untuk berbagai perangkat kontrol dan sensor (seperti sensor suhu, pemancar tekanan, dan pengukur aliran). Hal ini membantu menjaga keakuratan dan keandalan pengendalian proses, sehingga menjamin kualitas dan keamanan produksi bahan kimia.

Industri perminyakan: Menyediakan distribusi listrik yang andal untuk peralatan utama dan sistem kontrol seperti tangki penyimpanan minyak, jaringan pipa, dan proses pemurnian di kilang dan pabrik petrokimia. Pasokan listrik yang stabil membantu mencegah kegagalan peralatan dan gangguan produksi, sehingga memastikan pengoperasian normal seluruh proses produksi minyak.

Industri bahan bangunan: Dalam proses produksi bahan bangunan seperti pabrik semen dan pabrik kaca, ia menggerakkan sistem kontrol dan sensor, memantau dan mengelola parameter produksi seperti suhu, tekanan, dan aliran material, serta memastikan kualitas dan konsistensi produksi bahan bangunan.

Industri dirgantara: Di fasilitas manufaktur dan pengujian dirgantara, ini memberikan daya yang stabil untuk berbagai instrumen presisi dan sistem kontrol, serta memberikan akurasi dan keandalan untuk proses pengujian dan produksi produk dirgantara.

Industri kelistrikan: Dapat digunakan di fasilitas kelistrikan seperti pembangkit listrik dan gardu induk untuk menyediakan distribusi daya untuk sistem kontrol dan peralatan pemantauan guna memastikan pengoperasian jaringan listrik yang stabil dan keamanan pasokan listrik.
