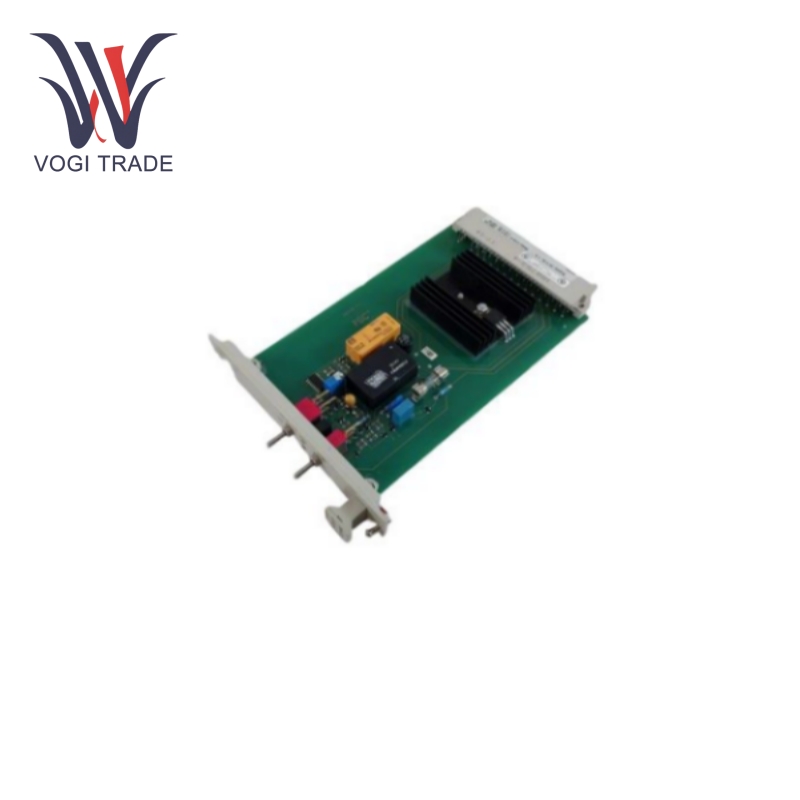

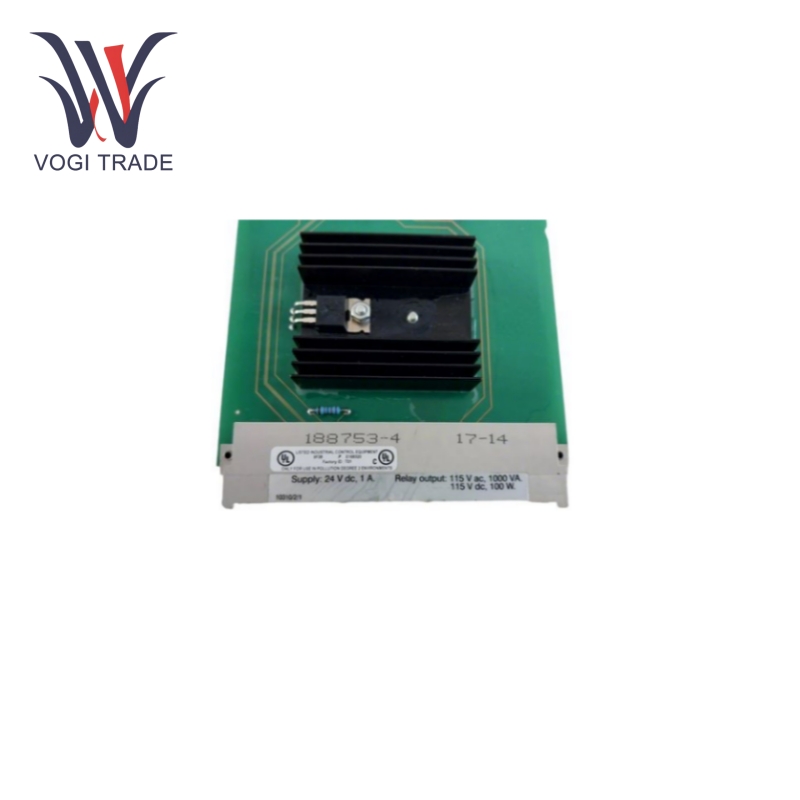

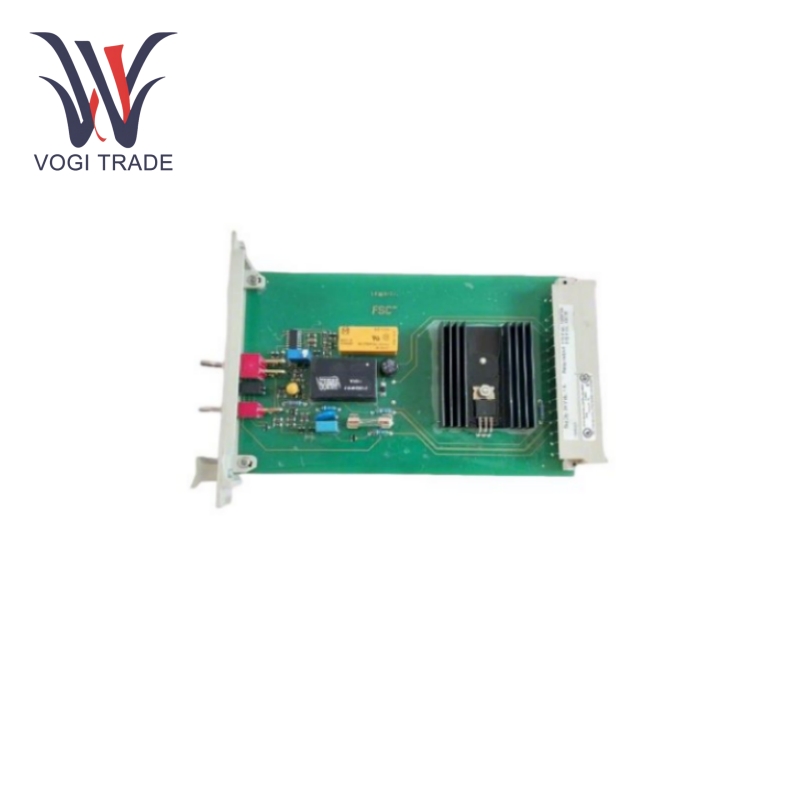

Honeywell 10310/2/1

Pasokan Listrik: Pasokan Tegangan DC - Tidak Melebihi 30 VDC: Tegangan suplai tidak boleh melebihi 24 VC. Arus suplai tidak boleh melebihi 60 mA.

Kombinasi Tegangan Masukan-Arus: Ada dua tegangan masukan: 24 V dan 110 V. Untuk 24 V, rentang tegangan masukan adalah 18 hingga 70 V DC, dan arus masukan adalah 1,1 mA pada 24 V DC. Untuk 110 V, rentang tegangan masukan adalah 40 hingga 130 V DC, dan arus masukan adalah 2,5 mA pada 110 V DC.

Parameter Pembumian: Tegangan pembumian adalah -12 V DC, tanpa gangguan pembumian, dan pengaturan gangguan pembumian adalah 30 V hingga +125 V DC. Arus grounding maksimum dapat diatur antara 5,5 mA (±1 mA) atau 25,0 mA (±5 mA).

Keluaran kontak: Tegangan keluaran maksimum adalah 115 V DC, arus keluaran maksimum adalah 2 A.

Relai kontak: Resistensi kontak awal adalah 30 mohm; Arus maksimum adalah 5 A; Tegangan peralihan maksimum adalah 250 VDC/250 VAC; Beban peralihan maksimum adalah 100 W/1000VA. Umur listrik yang diharapkan adalah 100.000 operasi peralihan, umur mekanis yang diharapkan adalah 200.000.000 operasi peralihan

Fungsi

Pemantauan kebocoran bumi: HONEYWELL 10310/2/1 dapat mendeteksi gangguan ground pada 24 VDC, 48 VDC, 60 VDC atau 110 VDC dalam sistem, sehingga berhasil menemukan bahaya listrik.

Pemantauan koneksi tanah: Pemantauan koneksi tanah secara terus-menerus atau terputus-putus. Pada mode intermiten, pengguna dapat mengatur frekuensi 1 Hz atau 0,25 Hz, sedangkan untuk pemantauan kasat mata, mode LED hijau di bagian depan modul akan berkedip pada frekuensi yang dipilih. Hal ini memungkinkan konfirmasi visual yang mudah bahwa pemantauan sedang berlangsung.

Tes mandiri: Dapat dimulai secara manual atau dipicu oleh rangkaian input atau umpan balik (RST 24 dan RST 110) untuk pengujian mandiri. Hal ini secara andal memverifikasi integritas fungsi dan meningkatkan keandalan seluruh sistem. Reset: Secara manual atau dengan menerapkan sinyal tinggi pada RST 24 atau RST 110 memberikan fleksibilitas untuk pengoperasian dan pemeliharaan sistem.

Fungsi tes: Perangkat dapat menguji sendiri koneksi ground-nya sendiri menggunakan resistor 1,5 kohm atau resistor dari ground ke pin 2, dengan cepat memverifikasi integritas sirkuit deteksi.

Area Aplikasi

Otomasi industri: Dalam berbagai sistem otomasi industri, seperti pabrik, digunakan sebagai perangkat pemantauan dan keselamatan; fungsi dasarnya meliputi penyelidikan dan pengelolaan keselamatan listrik melalui peralatan dan sistem distribusi. Deteksi kebocoran tanah pada catu daya DC membantu mencegah kecelakaan listrik dan kerusakan peralatan, sehingga proses dapat berjalan dengan lancar.

Distribusi daya: Dalam jaringan distribusi, khususnya pada sistem tenaga DC, 10310/2/1 terutama digunakan untuk memantau status isolasi sistem. Unit ini dengan cepat mengidentifikasi gangguan tanah internal yang terjadi dan memberi sinyal kepada operator untuk memperingatkan mereka sehingga pemeliharaan dapat segera dilakukan, meminimalkan kemungkinan kegagalan daya atau kebakaran listrik.

Telekomunikasi: Di stasiun pangkalan telekomunikasi dan pusat data yang memerlukan pasokan listrik yang andal, produk memantau kebocoran tanah di sistem daya DC. Hal ini pada gilirannya melindungi peralatan elektronik sensitif dari gangguan listrik dan memastikan pengoperasian layanan komunikasi tidak terganggu.

Sistem Energi Terbarukan: Di pembangkit listrik tenaga surya dan angin, HONEYWELL 10310/2/1 dapat digunakan untuk memantau sistem pembangkit dan distribusi listrik DC. Teknologi ini membantu meningkatkan keandalan dan keamanan pembangkitan energi terbarukan dan integrasi jaringan listrik melalui deteksi kesalahan tanah secara cepat.
