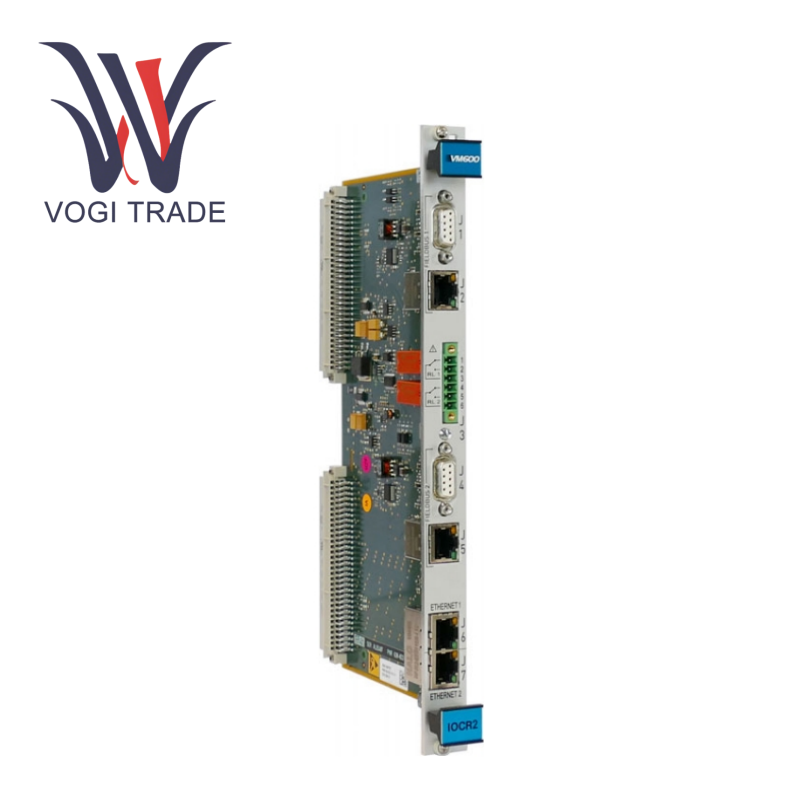

Merek: Vibro-MeterDeskripsi: Kartu Antarmuka KomunikasiKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenIOC-R2 620-022-000-112 adalah kartu antarmuka komunikasi yang menyediakan pertukaran data keandalan yang tinggi dan kemampuan pemantauan waktu-nyata untuk sistem perlindungan mesin yang berputar.
Pembuatan |
Vibro-Meter |
Nomor Model |
IOC-R2 |
Nomor pemesanan |
620-022-000-112 |
Katalog |
VM600 |
Negara asal |
Swiss |
Kode HS |
85371090 |
Dimensi |
154 × 30 × 125mm |
Dimensi pengemasan |
240 × 180 × 80mm |
Berat |
0.8kg |
Parameter inti
Sistem Ethernet: 2 × 10/100/1000base-TX Jarak transmisi 100m
Fieldbus: 2 × RS-485 + 2 × 10/100Base-TX
Output relai: 2 × Kontak SPDT (5A/240VAC, umur mekanik 15 juta kali)
Level Isolasi: Ethernet Port 1500V RMS, Serial Port 700V RMS
Kemampuan beradaptasi lingkungan - suhu operasi: 0 ~ 65 ℃ (≤45 ℃ pada beban 5a)
Suhu penyimpanan: -20 ~ 85 ℃
Kelembaban: 0 ~ 90% RH
Konsumsi Daya dan Sertifikasi - Konsumsi Daya Khas: 6W (pemasangan CPUR2/IOCR2)
Sertifikasi: EN 61000-6-2/4 + EN 61010-1 + ROHS
Fungsi inti
1. Gateway multi-protokol
Secara sinkron mendukung protokol MODBUS TCP dan Profibus DP, dan dapat dihubungkan ke sistem DCS/PLC secara paralel. Kapasitas Pemrosesan Data: 131.072 Register + 131.072 kumparan (MODBUS), 244 byte × 2 saluran (Profibus)
2. Arsitektur yang berlebihan
Antarmuka Dual Ethernet + Dual Fieldbus, Dukungan Saklar Tautan Otomatis
Isolasi Jaringan Sistem: Divisi Subnet Independen Memastikan Keamanan Komunikasi
3. Operasi dan Pemeliharaan Cerdas
Desain Hot-Swappable: Mendukung Penggantian Online Kartu Perlindungan (MPC4) dan Konfigurasi Muat Ulang Otomatis
Log Diagnostik: Dapatkan status kesehatan kartu secara real time melalui perangkat lunak Vibrosight®
Keuntungan diferensiasi
1. Perlindungan tingkat industri
Desain Antarmuka Terisolasi Sepenuhnya (1500V/700V) melalui EN 61326-3-1 Sertifikasi EMC yang ketat, secara efektif menolak gangguan elektromagnetik di tempat
2. Pemantauan Visual
Panel depan dilengkapi dengan 8 kelompok lampu status LED (termasuk tautan/indikasi ganda), yang memberikan umpan balik waktu nyata pada tautan komunikasi dan status operasi kartu
3. Ekspansi fleksibel
Antarmuka relai J3 mendukung pemetaan kustom variabel modbus dan dapat mentransmisikan sinyal alarm tingkat sistem dari jarak jauh
Skenario aplikasi yang khas
Perlindungan mesin berputar besar
Dalam sistem pemantauan turbin gas, IOC-R2 620-022-000-112 digunakan sebagai hub komunikasi untuk mengirimkan data kartu perlindungan getaran MPC4 ke DC secara real time untuk memicu kontrol interlocking
Upgrade Digital Pabrik
Hubungkan Data Status Grup Kompresor ke Sistem PLC melalui Profibus DP untuk membangun platform pemeliharaan prediktif
