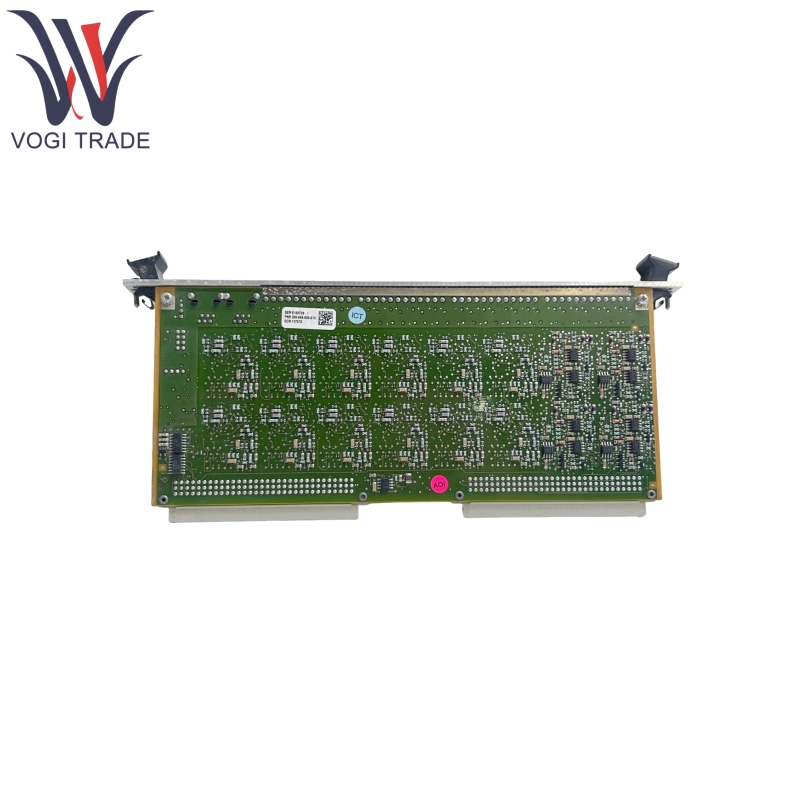

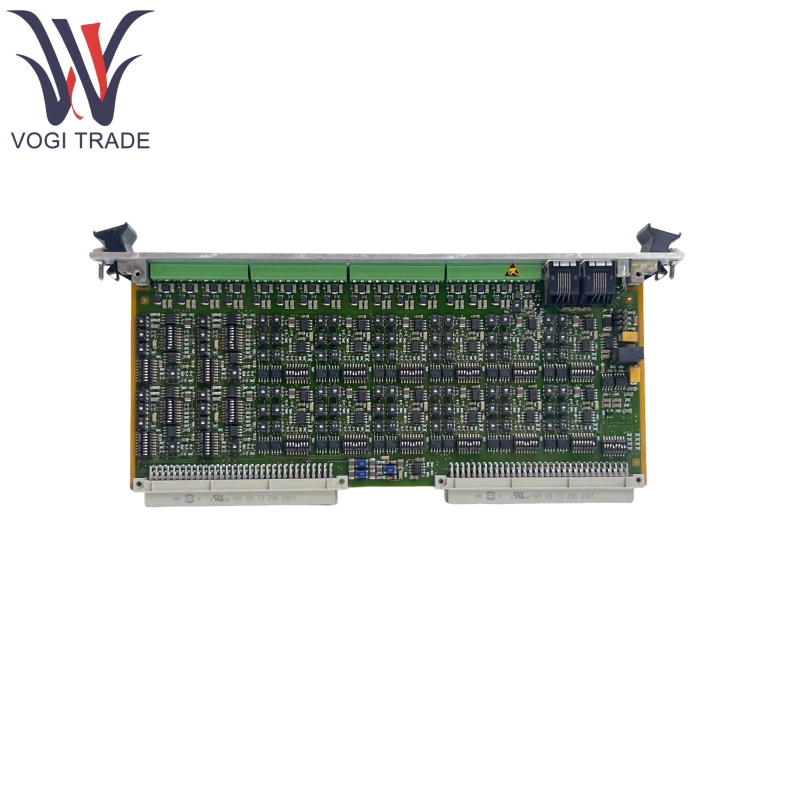

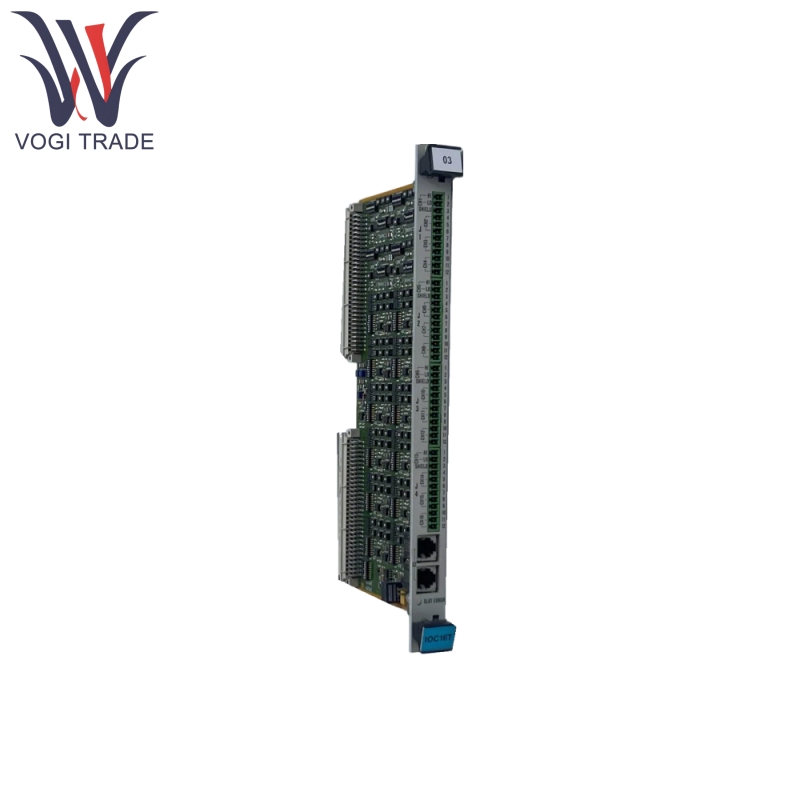

IOC16T 200-565-000-012

Fitur Produk

16 saluran antarmuka saluran dan sekrup 48 Terminal Konektor strip untuk VM600 Series CMC 16 (Kartu Pemantauan Kondisi)

Fungsi saluran dapat dipilih melalui sakelar DIL

Memastikan perlindungan EML dan memberikan pengkondisian sinyal

4 saluran pertama dapat dipilih sebagai tacho atau dinamis (mis. Getaran) dan 12 terakhir dapat dipilih sebagai dinamis atau proses

Input dapat dialihkan melalui bus mentah VM600 dan bus tacho

Opsi komunikasi serial terisolasi RS-485 terisolasi, dan penyisipan langsung atau penghapusan kartu

Spesifikasi produk

1. IOC16T 200-565-000-012 Setiap IOC16T dikaitkan dengan CMC 16 tertentu dan dipasang langsung di belakangnya di rak, dan berisi strip terminal untuk menghubungkan kabel transmisi yang berasal dari transduser dan kondisioner. Namun, jika sinyal -sinyal ini sudah tersedia melalui lini VM600 Backplane 'Raw Bus' dan 'Tacho Bus', maka ini dapat dipilih secara langsung tanpa perlu kabel tambahan

2. IOC16T 200-565-000-012 Kartu melindungi semua input terhadap interferensi elektromagnetik (EML) dan lonjakan sinyal dan juga memenuhi standar EMC (kompatibilitas elektromagnetik). Input tacho, sinyal dari akselerometer, velocimeter dan probe kedekatan, atau sinyal dinamis atau kuasi-statis dikondisikan oleh sirkuitas khusus yang melakukan tugas seperti penyesuaian level pembentukan pulsa dan pemilihan AC/DC.

3. IOC16T 200-565-000-012, switch mikro (DILS) disediakan untuk memfasilitasi pemilihan metode conditioner dan akses (mis. Terminal atau pesawat backscrew). IOC16T juga memberikan isolasi dari pabrik dan memastikan umpan-melalui input ke CMC 16.

4. IOC16T 200-565-000-012, dua metode komunikasi didukung; Koneksi VMEBUS ke modul CPU M dalam slot 0 dari rak VM600 dan tautan Ethernet berikutnya, atau koneksi serial multi-drop RS-485 yang terisolasi melalui konektor RJ yang disediakan pada IOC16T.

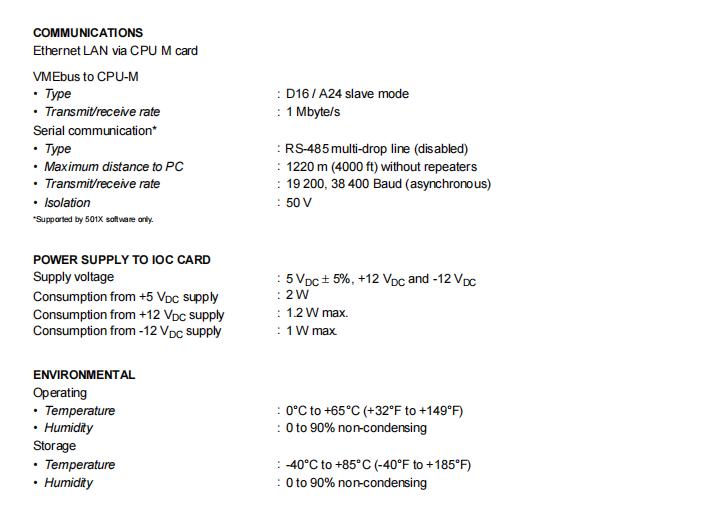

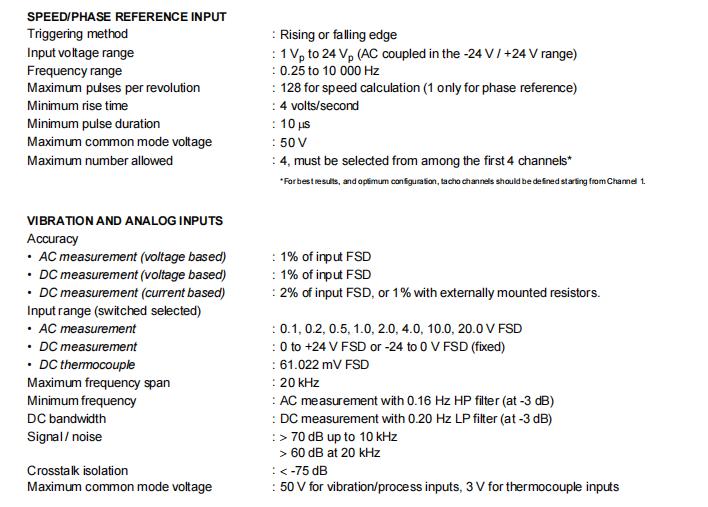

Parameter produk
