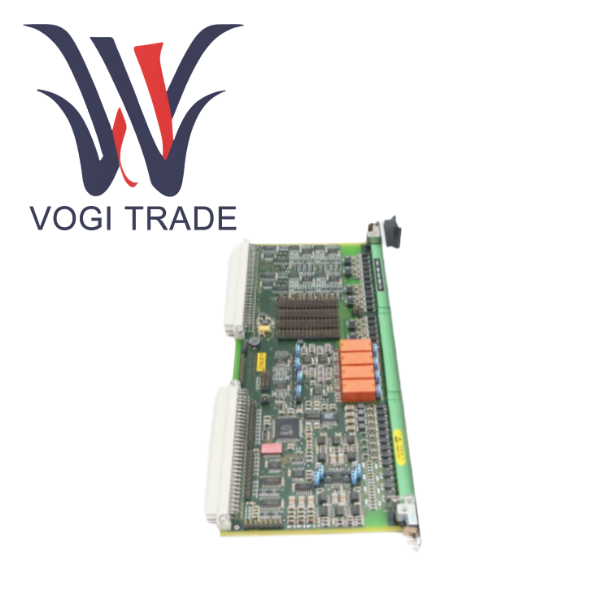

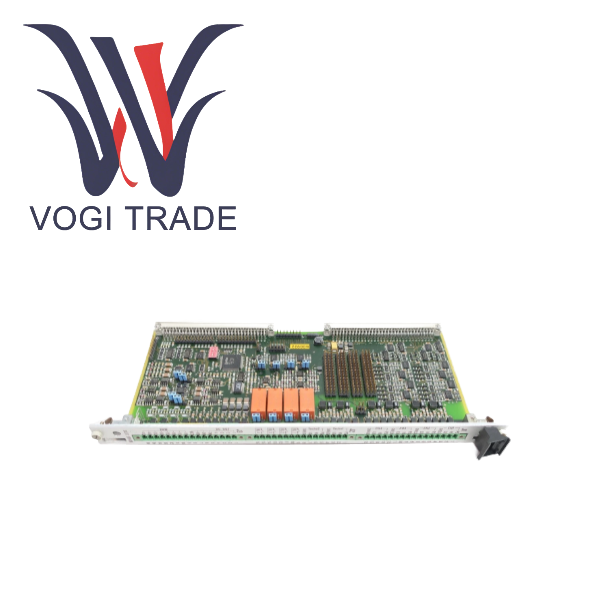

IOC4T 200-560-000-013

Ikhtisar Produk

IOC4T adalah kartu antarmuka input/output setinggi 6U khusus yang dirancang oleh Megite Sensing Systems untuk platform sistem pemantauan kondisi dan perlindungan mekanis VM600. 200-560-000-013 bukanlah perangkat yang berdiri sendiri tetapi harus dipasangkan dengan MPC4 untuk membentuk "pasangan kartu MPC4/IOC4T" yang lengkap. Dalam arsitektur ini, MPC4 bertanggung jawab atas akuisisi data berkecepatan tinggi, analisis sinyal, dan operasi logis perlindungan, sementara IOC4T berfungsi sebagai jembatan antara "dunia fisik" dan "dunia digital".

Nomor Pesanan PNR   200-560-000-013

Jenis kartu                Versi standar

Spesifikasi dan parameter produk

Jenis produk               Kartu input/Output VM600 IOC4T

Nomor Pesanan PNR      200-560-000-013

Cocok dengan kartu utama     MPC4

Jenis versi               Edisi Standar

Pembuatan perangkat keras   Versi awal

Dimensi fisik tinggi 262mm, lebar 20mm, dan kedalaman 125mm

Berat                      Sekitar 0,25 kg

Mode catu daya    +5VDC dan ±12VDC disediakan oleh backplane rak VM600

Konsumsi daya tipikal

+5VDC                      1,5W

±12VDC ​                  0,95W

Antarmuka eksternal

J1                            Input sinyal dinamis 4 saluran

J2                            input kecepatan/fase 2 saluran + output kontak relai 4 saluran

J3                            Output analog DC 4 saluran + 3 saluran input kontrol digital + 4 saluran output sinyal asli yang di-buffer

Saluran masukan

Sinyal dinamis                    4 saluran, rentang -10 hingga 0 VDC

Sinyal kecepatan rotasi         2 saluran, mendukung gelombang sinus atau gelombang persegi

Sinyal digital DSI                  3 saluran

Saluran keluaran

Relai                                  4 saluran, SPDT, pengguna dapat mengonfigurasi biasanya terbuka/biasanya tertutup

Output analog                      4 saluran, dengan opsi 0-20mA atau 4-20mA

Buffer sinyal asli 4 saluran, keluaran tegangan impedansi tinggi

Indikasi status. LED KESALAHAN SLOT

Metode konfigurasi           Konfigurasi perangkat lunak dilakukan melalui perangkat lunak VM600 MPSx. Beberapa fungsi mendukung Pengaturan jumper perangkat keras

Kepatuhan dan Sertifikasi

Sesuai dengan non-roh

Mematuhi standar getaran IEC 60255-21-1 Kelas 2

Mendukung aplikasi keselamatan fungsional IEC 61508 SIL 1
