IOC4T 200-560-000-061

DPerbandingan Keuntungan dan Kerugian secara rinci

Keuntungan

Fleksibilitas dan kemampuan beradaptasi

Logika inti dari fungsi yang ditentukan perangkat lunak, seperti fungsi relai, ambang batas alarm, dan Pengaturan filter, sepenuhnya ditentukan oleh perangkat lunak VM600 MPSx. Artinya, kartu perangkat keras yang sama dapat dikonfigurasi ulang melalui perangkat lunak untuk beradaptasi dengan mesin yang berbeda, strategi pemantauan yang berbeda, dan bahkan mengalami peningkatan fungsi setelah modifikasi perangkat tanpa perlu mengganti perangkat keras.

Jumper perangkat keras adalah jaring pengaman. Untuk tipe keluaran analog utama, jumper fisik disediakan sebagai opsi. Hal ini memberikan lapisan perlindungan tambahan pada saat-saat ketika terdapat persyaratan yang sangat tinggi untuk keamanan konfigurasi perangkat lunak, memastikan bahwa meskipun perangkat lunak dioperasikan secara tidak sengaja, jenis sinyal keluaran tidak akan berubah.

Desain yang kokoh untuk lingkungan industri yang keras

Perlindungan EMC/EMI: 200-560-000-061. Semua saluran input dan output dilengkapi dengan filter internal yang memenuhi standar EC, yang secara efektif menahan interferensi elektromagnetik umum di lokasi industri dan memastikan kemurnian sinyal.

Lapisan Konformal Opsional tersedia. Untuk lingkungan dengan kelembapan tinggi, debu tinggi, atau gas korosif, IOC4T dapat memesan versi dengan lapisan konformal, yang memberikan perlindungan fisik dan kimia tambahan untuk papan sirkuit dan memperpanjang masa pakainya secara signifikan.

Kerugian

Keterbatasan yang melekat pada versi standar di bidang keselamatan fungsional

Meskipun versi standar IOC4T mendukung aplikasi SIL 1, sirkuit internalnya tidak terisolasi secara fisik. Pada sirkuit keselamatan kritis yang memerlukan sertifikasi SIL 2 atau SIL 3, sirkuit tersebut tidak dapat memenuhi persyaratan lapisan pelindung independen. Pada titik ini, pengguna tidak punya pilihan selain membeli versi "sirkuit terpisah", yang harganya beberapa kali lebih mahal. Hal ini menyebabkan versi standar kehilangan daya saingnya di pasar keamanan kelas atas.

Dalam versi standar, semua saluran berbagi rangkaian catu daya dan ground plane yang sama. Secara teoritis, gangguan listrik yang serius dapat mempengaruhi beberapa saluran secara bersamaan, yang menyebabkan kegagalan fungsi proteksi secara kolektif. Versi "rangkaian terpisah" meminimalkan risiko kegagalan penyebab umum melalui isolasi fisik.

Keterbatasan operasi dan pemeliharaan serta diagnosis

Kemampuan diagnostik mandiri yang terbatas tercermin dalam fakta bahwa IOC4T 200-560-000-061 terutama bergantung pada MPC4 untuk pelaporan status. Jika kartu itu sendiri mengalami kegagalan perangkat keras, kemampuan diagnosis mandirinya relatif terbatas. Mungkin perlu mengandalkan pengujian eksternal atau metode penggantian untuk menemukan kesalahan, sehingga meningkatkan waktu perbaikan rata-rata.

Meskipun mendukung "menyambungkan dan mencabut saat dihidupkan", dalam pengoperasian sebenarnya, masih ada risiko memasang dan mencabut kartu I/O yang membawa sinyal perlindungan penting saat dihidupkan. Pengoperasian yang tidak benar dapat menimbulkan interferensi dalam sekejap, menyebabkan MPC4 salah menilai dan bahkan memicu waktu henti yang tidak diperlukan. Oleh karena itu, peraturan pengoperasian dan pemeliharaan di banyak pabrik melarang penyisipan dan pelepasan kartu tersebut selama pengoperasian.

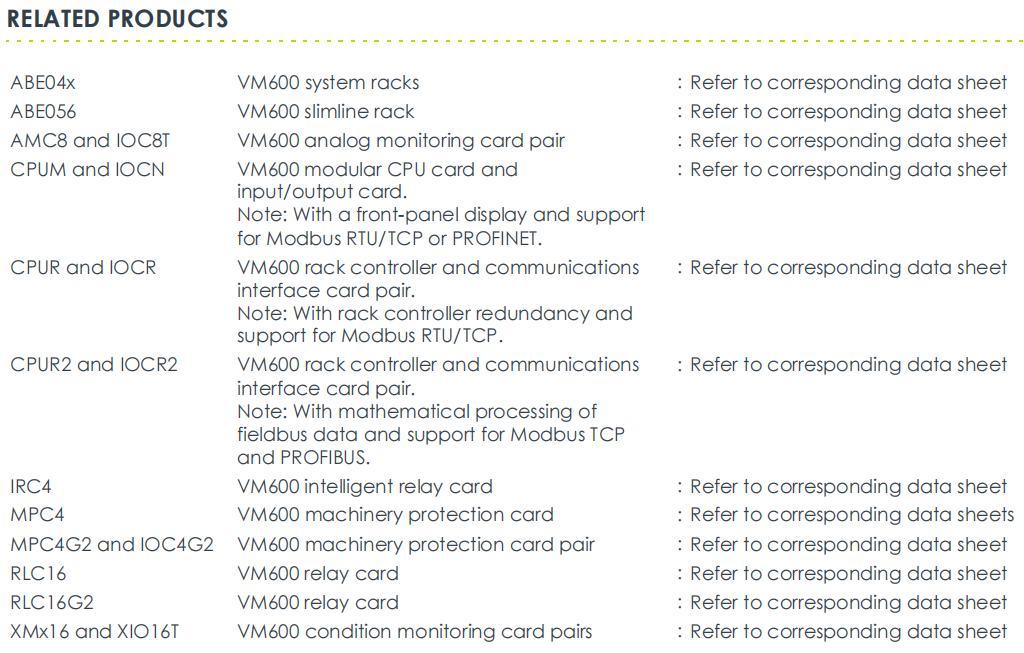

Rekomendasi Produk Terkait

Untuk membangun unit kerja yang lengkap di sekitar IOC4T 200-560-000-061, diperlukan produk-produk utama berikut:

Kartu pasangan inti

Disarankan untuk memilih versi perangkat keras yang lebih baru dari kartu pemrosesan utama MPC4 untuk memastikan impedansi keluaran 50Ω sesuai dengan IOC4T dan mencapai kepatuhan RoHS penuh.

Platform sistem dan catu daya

Rak VM600 ABE04x menyediakan slot instalasi fisik dan komunikasi backplane.

Catu daya rak RPS6U menyediakan daya kerja untuk seluruh rak.

Komunikasi dan Manajemen

Pengontrol rak CPU4 harus dilengkapi dengan kartu ini jika diperlukan konfigurasi jarak jauh dan akses data melalui Ethernet.

Perangkat lunak VM600 Manager digunakan untuk mengonfigurasi, mengkalibrasi, memantau dan menganalisis data pasangan kartu.

Sensor dan kabel ujung depan

Sensor probe arus eddy TQ402/TQ412 dan preamplifier 3300 XL 8mm yang cocok; Probe tachometer magnetoelektrik MPU.

Kabel tambahan kabel koaksial RG178/RG179.
