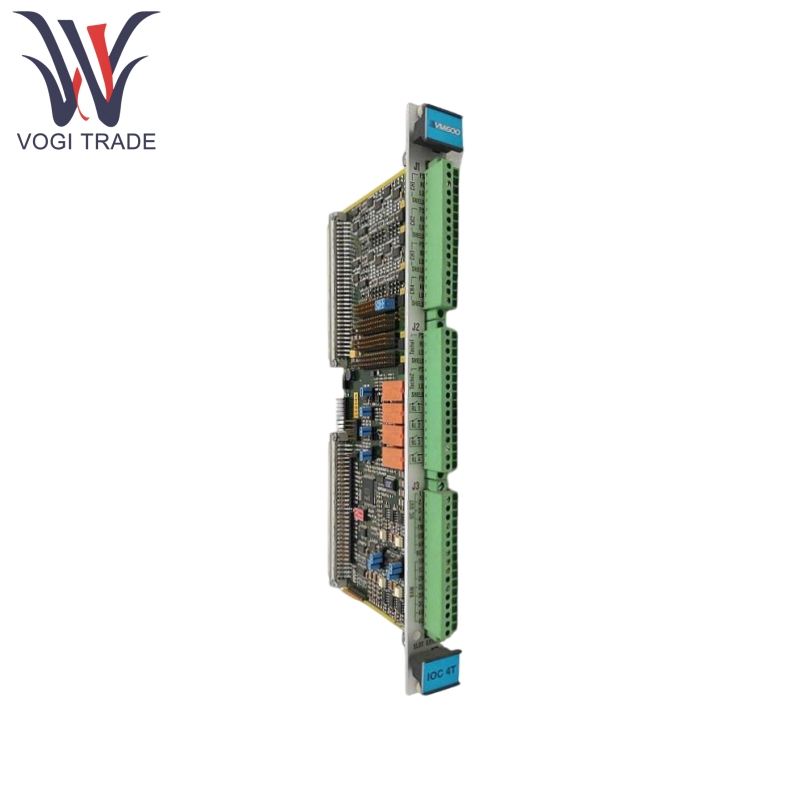

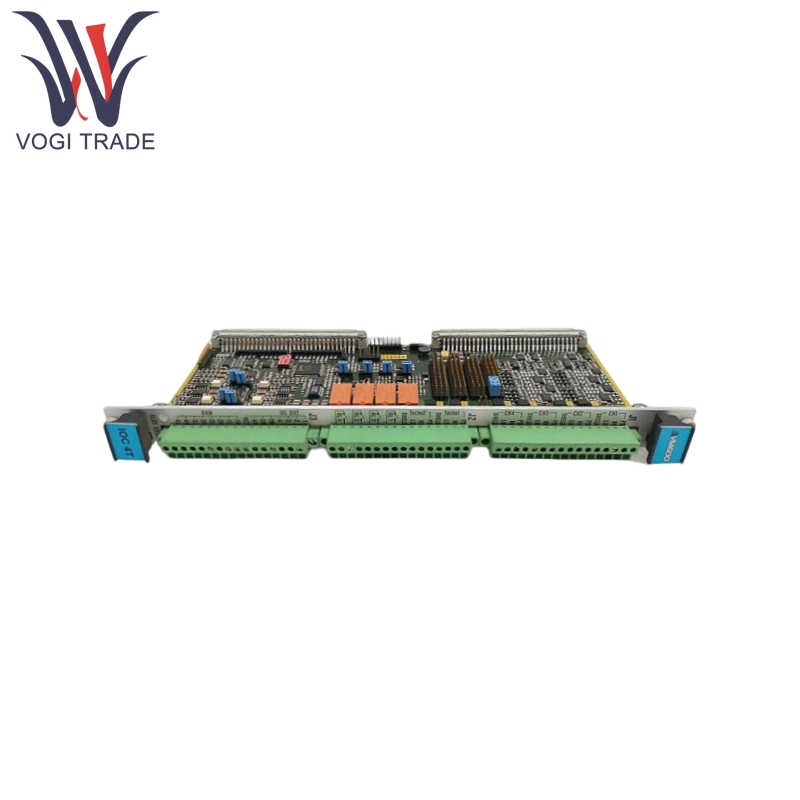

IC4T 200-560-000-111

Spesifikasi produk

1. Setiap kartu IOC4T 200-560-000-111 dikaitkan dengan kartu MPC4 yang sesuai dan dipasang tepat di belakangnya di rak VM600 (ABE04X atau ABE056). Dan LOC4T beroperasi dalam mode budak dan berkomunikasi dengan MPC4, melalui konektor P2, menggunakan antarmuka Paket Industri (IP).

2. Panel depan LOC4T 200-560-000-111 (belakang VM600Rack) berisi konektor strip terminal untuk kabel ke kabel transmisi yang berasal dari rantai pengukuran (sensor dan /atau kondisioner sinyal). Konektor sekrup-terminal juga digunakan untuk memasukkan semua sinyal dari dan output semua sinyal ke sistem kontrol eksternal apa pun.

3. Kartu IOC4T 200-560-000-111 melindungi semua input dan output terhadap interferensi elektromagnetik (EMI) dan lonjakan sinyal dan juga memenuhi standar kompatibilitas elektromagnetik (EMC).

4. IOC4T 200-560-000-111 menghubungkan dinamika mentah (getaran) dan sinyal kecepatan dari sensor ke MPC4. Sinyal -sinyal ini, setelah diproses, diteruskan kembali ke IOC4T dan tersedia di strip terminal di panel depannya (belakang VM600). Untuk sinyal dinamis, empat konverter digital-to-analog (DAC) on-board memberikan output sinyal yang dikalibrasi dalam kisaran 0 hingga 10 V. Selain itu, empat konverter tegangan-ke-arus papan memungkinkan sinyal yang disediakan sebagai output saat ini dalam kisaran 4 hingga 20 mA (Jumper dapat dipilih).

5. IOC4T 200-560-000-111 berisi empat relay lokal yang dapat dikaitkan dengan sinyal alarm tertentu di bawah kontrol perangkat lunak. Misalnya, ini dapat digunakan untuk memberi sinyal kesalahan MPC4 atau masalah yang terdeteksi oleh alarm umum (sensor OK, alarm dan bahaya) dalam aplikasi khas.

Parameter produk

Output analog (DC):

Jumlah output: 4 per kartu IOC4T (satu per saluran sinyal dinamis MPC4)

Rentang sinyal: Output saat ini (4 hingga 20 mA) atau output tegangan (0 hingga 10 V), dapat dipilih secara individual oleh jumper pada IOC4T untuk setiap output (Catatan: Untuk output saat ini, output analog sebenarnya digerakkan dalam rentang 2 hingga 23 mA yang sedikit lebih lebar, sebanding dengan sinyal input.)

Akurasi: ≤ ± 0,5%

Kesalahan linieritas: ≤ ± 0,5%

Load yang Dipercaya pada Output:> 100 KΩ untuk output tegangan dan <325 Ω untuk output saat ini

Karakteristik relay:

Nama relai: RL1 ke RL4

Jenis: PE014005

Pengaturan Kontak: 1 x NC atau 1 x Tidak ada kontak per relai (pengguna dapat dikonfigurasi). Kontak yang dipilih tersedia di J2

Tegangan Nominal Rated: 250 VAC

Nominal Rated Current: 5 AAC

Kapasitas pemecahan maksimum (tanpa perlindungan kontak): 1250 VA

Operate / Release / Bouncing Time: Biasanya 8/8/6 ms

Tegangan uji kekuatan dielektrik:

Antara kontak terbuka: 1000 vac

Antara kontak dan koil: 4000 vac

Catu daya ke kartu (input):

Sumber Daya: Catu Daya Rak VM600

Tegangan Pasokan: +5 VDC dan ± 12 VDC

Konsumsi dari +5 VDC Supply: 1,5 w

Konsumsi dari ± 12 VDC Supply: 0,7 W, ditambah tambahan 0,25 W per output saat ini digunakan
