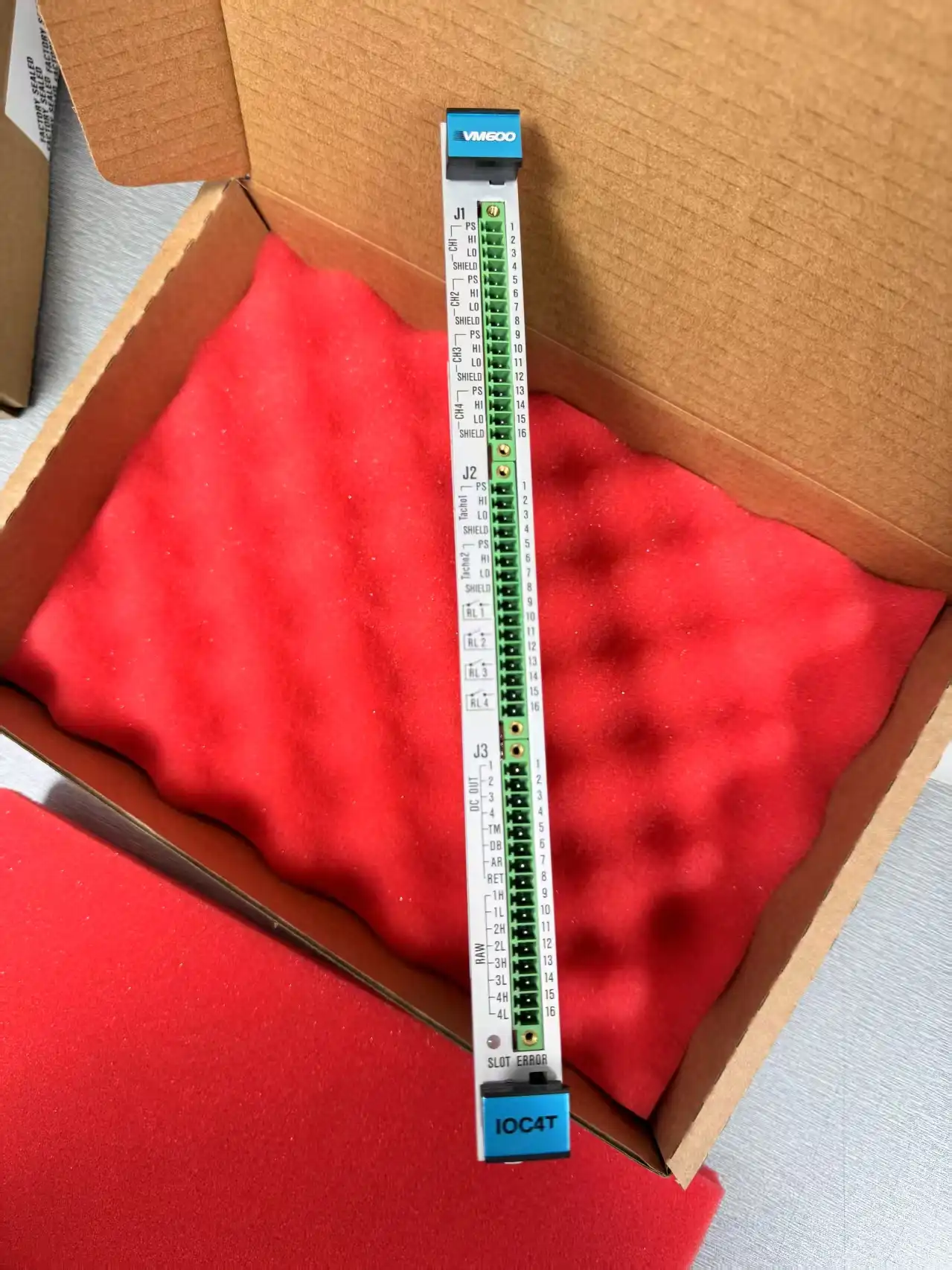

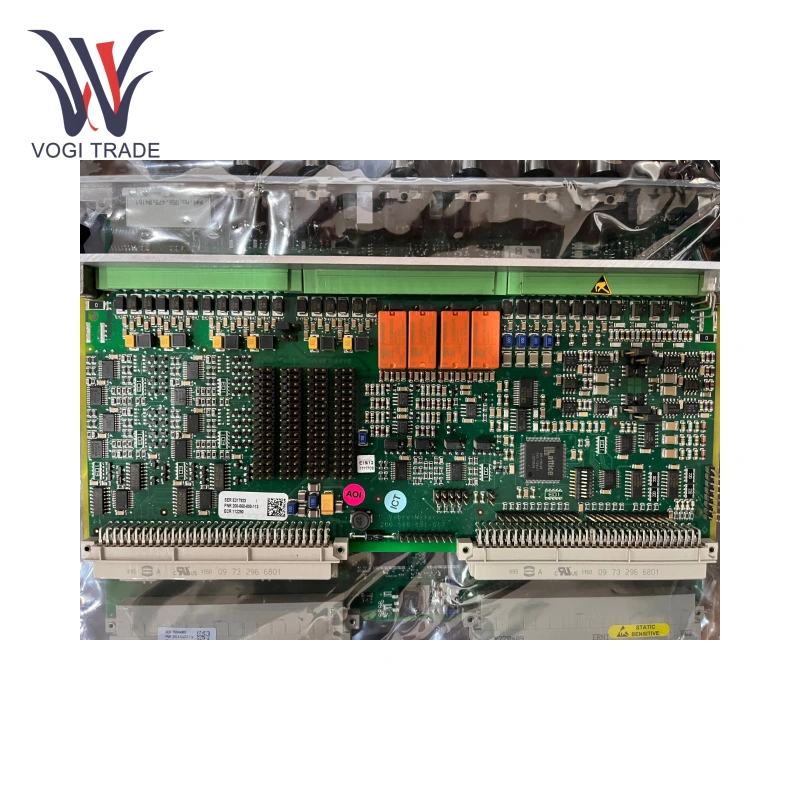

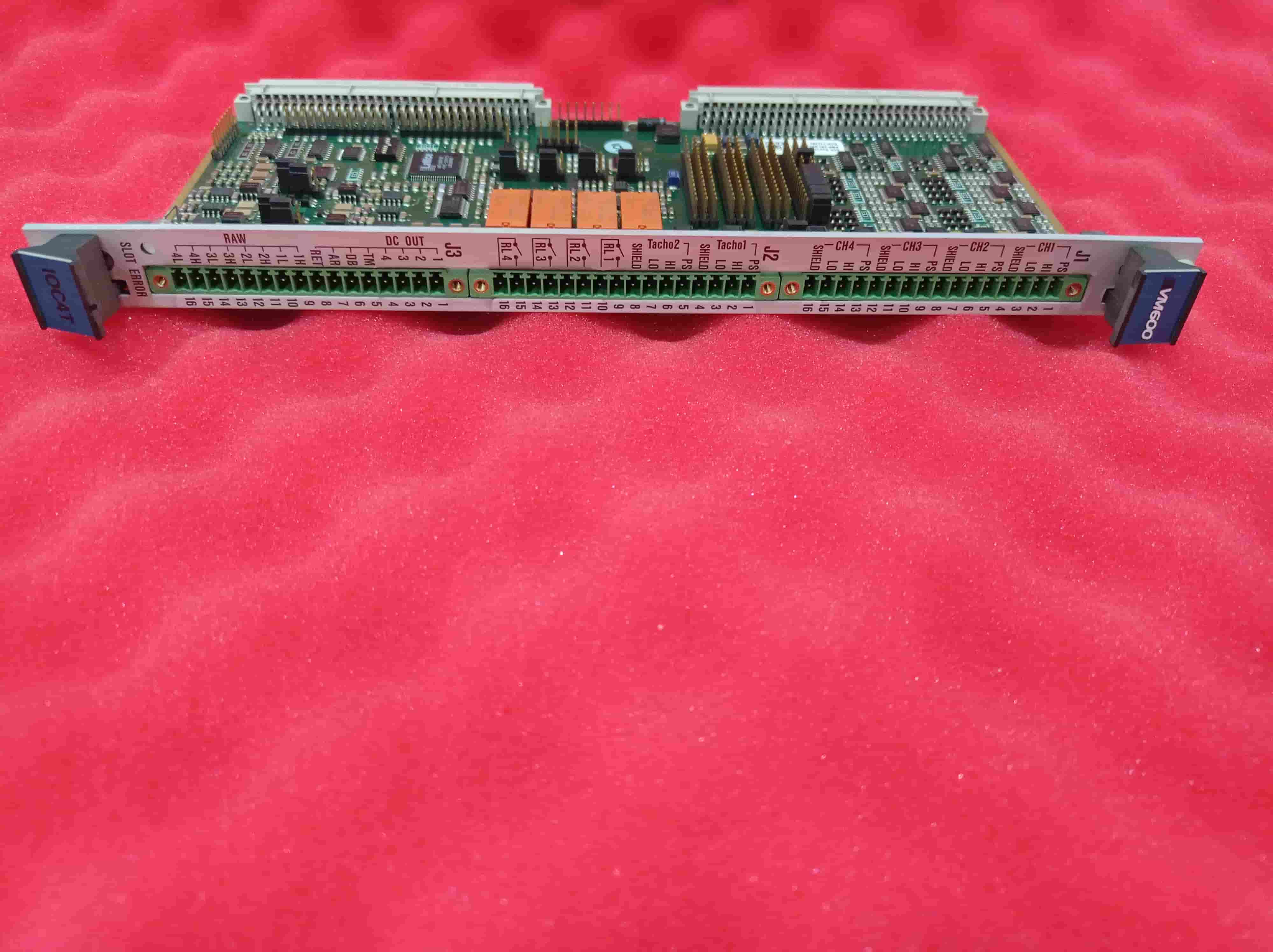

ICC4T 200-560-000-130

ICC4T 200-560-000-130

Parameter teknis

Konfigurasi Komunikasi dan Antarmuka

Protokol Komunikasi: IOC4T 200-560-000-113 Mendukung Profinet, Ethernet, Modbus RTU/TCP dan protokol lainnya, dan dapat diintegrasikan ke dalam DC, sistem PLC, dan platform komputer host.

Antarmuka I/O Lokal: Menyediakan saluran input/output lokal, dapat secara langsung menghubungkan sensor (seperti probe eddy arus, accelerometer) dan aktuator (seperti relay, katup solenoid), dan mendukung perluasan kartu internal untuk meningkatkan kapasitas antarmuka.

Fleksibilitas Pemrograman: IOC4T 200-560-000-113 Mendukung C Bahasa atau Pemrograman Logika Tangga, Pengguna dapat menyesuaikan logika dan fungsi kontrol, cocok untuk persyaratan otomatisasi yang kompleks.

Karakteristik kinerja

Fungsi pemantauan real-time: Kemampuan pemantauan status terintegrasi, dapat mengumpulkan parameter mekanis seperti getaran, perpindahan, kecepatan, dll. Dalam waktu nyata, dan memicu alarm atau perlindungan shutdown.

Output sinyal: Mendukung 4 ~ 20MA output analog dan sinyal sakelar, kompatibel dengan antarmuka sinyal standar industri.

Redundansi dan reliabilitas: Catu daya modul mendukung desain yang berlebihan (seperti dengan modul catu daya RPS6U), dan secara otomatis beralih ketika catu daya tunggal gagal, dengan waktu switching ≤5ms.

Kemampuan beradaptasi lingkungan: Ini memenuhi standar perlindungan industri dan beradaptasi dengan lingkungan yang keras seperti suhu dan getaran tinggi. Ini memiliki tegangan berlebihan bawaan dan sirkuit perlindungan sirkuit pendek untuk mencegah kerusakan yang disebabkan oleh kegagalan sensor atau garis.

IPencocokan Produk Terkait:

Komponen Sistem Inti:

Rak Seri VM600: Perlu dipasang di bingkai VM600 (seperti ABE040 204-040-100-013) sebagai modul I/O dari sistem TSI (pemantauan keselamatan turbin).

Modul Pemantauan dan Perlindungan (MPC4): Ini bekerja dengan IOC4T dan bertanggung jawab untuk analisis real-time parameter mekanis dan pemicu logika perlindungan.

Modul Catu Daya (RPS6U): Ini menyediakan dukungan daya yang berlebihan untuk memastikan bahwa sistem terus beroperasi jika terjadi kegagalan daya.

Sensor dan aktuator

Sensor arus eddy (seperti seri TQ402): Digunakan untuk mengukur perpindahan poros, getaran dan parameter lainnya, terhubung ke IOC4T melalui preamplifier (IQS 450).

Accelerometer dan probe perpindahan (seperti CE680, AE119): Monitor getaran bantalan atau ekspansi absolut, dan mengirimkan data ke sistem kontrol melalui IOC4T.

Modul Relay (RLC16): Menerima output sinyal sakelar oleh IOC4T, dan mengeksekusi peralatan mulai, berhenti atau tindakan alarm.

Host komputer dan perangkat lunak

Perangkat Lunak Konfigurasi (seperti MPS1): Digunakan untuk konfigurasi parameter modul, pemrograman logika dan visualisasi data, mendukung analisis tren historis dan diagnosis kesalahan.

Peralatan Jaringan Industri: Terhubung ke sistem DC atau SCADA melalui sakelar Ethernet atau modul gateway (seperti pasangan kartu CPUM/IOCN).

Skenario Aplikasi

Pemantauan peralatan utama di industri listrik

Perlindungan unit turbin uap: Pemantauan waktu nyata getaran, perpindahan aksial, perbedaan ekspansi dan parameter lain dari turbin uap dan unit pompa umpan, memicu shutdown interlocking untuk mencegah kerusakan mekanis (seperti analisis kecelakaan pembangkit listrik yang disebutkan dalam halaman web 5).

Pemantauan Status Generator: Pengukuran kecepatan terintegrasi (0 ~ 5000R/menit) dan akuisisi sinyal fase utama untuk perlindungan kelebihan kelebihan dan penilaian kesehatan peralatan.

Kontrol Otomasi Industri

Interlocking Peralatan Jalur Produksi: Di ​​bidang industri kimia, metalurgi, dll., Awal dan berhenti dari peralatan jalur produksi dikendalikan oleh sinyal I/O untuk memastikan operasi yang aman.

Integrasi Data dan Pemeliharaan Jarak Jauh: Unggah data ke platform cloud melalui protokol Modbus TCP untuk mendukung diagnosis dan pemeliharaan kesalahan jarak jauh.

Pemeliharaan prediktif status mekanis

Bantalan dan pemantauan gearbox: Dikombinasikan dengan analisis spektrum getaran, memprediksi tren keausan peralatan dan mengoptimalkan siklus perawatan.

Manajemen Kesehatan Peralatan Energi: Diperkirakan pada gearbox tenaga angin, unit pompa air, dll. Untuk mengurangi waktu henti yang tidak direncanakan.

VM600 TSI Rack

├── bingkai ABE040

├── Modul Daya RPS6U (konfigurasi berlebihan)

Modul Modul Pemantauan dan Perlindungan MPC4

├── IOC4T 200-560-000-113 (modul I / O)

└── modul relai RLC16

↓

Jaringan Sensor: Probe Eddy Current, Accelerometer, Sensor Perpindahan

↓

Sistem Komputer Atas: Perangkat Lunak Konfigurasi (MPS1) + Platform SCADA/MES.
