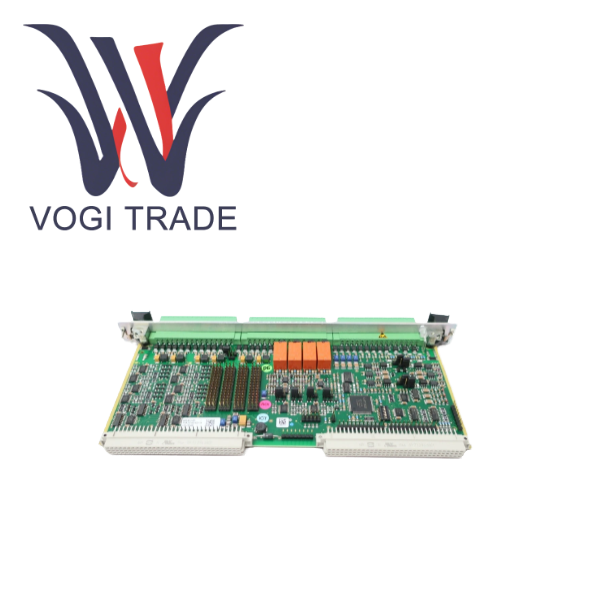

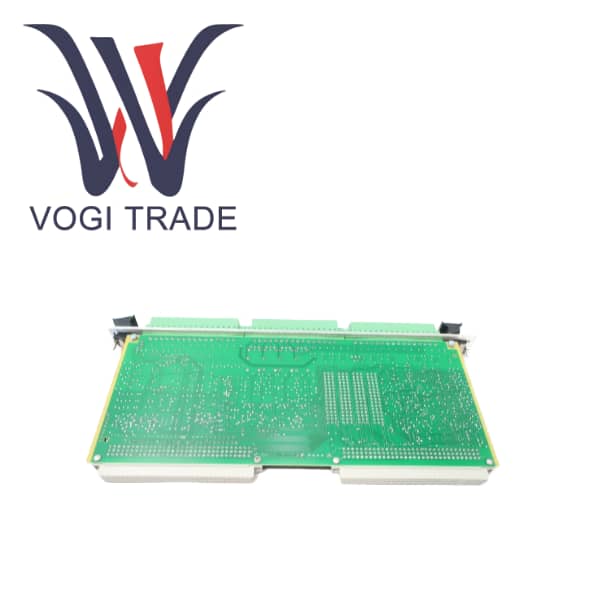

IOC4T 200-560-000-HHH

Ruang lingkup industri yang berlaku

Sebagai komponen I/O inti dari sistem VM600, IOC4T 200-560-000-HHH banyak digunakan di semua industri yang memerlukan pemantauan kondisi online berkelanjutan dan perlindungan peralatan rotasi kritis.

Dari segi energi dan tenaga, fokusnya adalah pada turbin uap, generator, pompa air umpan boiler, dan kipas angin pada pembangkit listrik tenaga termal, tenaga air, dan nuklir.

Industri petrokimia meliputi kompresor besar, agitator reaktor, dan pompa pipa di kilang minyak, pabrik kimia, dan pabrik pengolahan gas alam.

Pabrik penggilingan dan blower di pabrik baja di bidang metalurgi dan pertambangan, serta penghancur, kerekan, dan pabrik di pertambangan.

Industri pembuatan kertas, semen dan pembuatan kapal masing-masing memiliki mesin kertas besar, tanur putar, dan sistem propulsi kelautan.

Manufaktur umum, setiap pabrik yang memiliki aset berputar yang besar dan kritis serta ingin membangun sistem pemeliharaan prediktif.

Perbandingan detail kelebihan dan kekurangan

Keuntungan

Sebagai bagian dari pasangan kartu khusus, kartu ini mencapai determinisme yang tak tertandingi dan latensi rendah

Kolaborasi tingkat perangkat keras, IOC4T 200-560-000-HHH berkomunikasi point-to-point dengan MPC4 melalui antarmuka Industry Pack, yang merupakan protokol bus paralel yang sangat optimal dan overhead rendah. Hal ini memastikan bahwa seluruh rangkaian mulai dari masukan sinyal sensor hingga aksi relai proteksi memiliki penundaan deterministik pada tingkat mikrodetik. Dalam skenario perlindungan mekanis yang memerlukan respons cepat, kepastian ini tidak dapat ditandingi oleh sistem akuisisi data pada umumnya.

Menghilangkan ketidakpastian tumpukan perangkat lunak, seluruh pemrosesan sinyal dan penilaian logis diselesaikan pada prosesor khusus MPC4, tanpa bergantung pada penjadwalan sistem operasi umum. Hal ini menghindari jitter waktu respons yang disebabkan oleh peralihan tugas sistem operasi atau kemacetan jaringan, sehingga memastikan keandalan mutlak fungsi perlindungan.

Integrasi I/O dengan kepadatan tinggi secara signifikan mengurangi kompleksitas dan biaya sistem

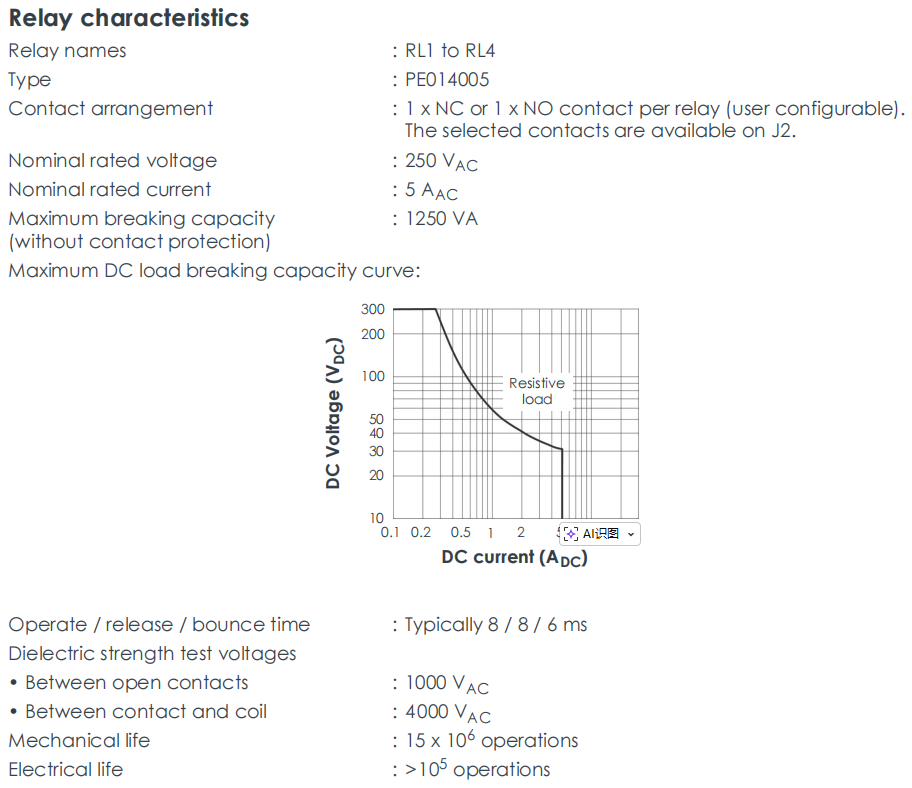

Efisiensi ruang terintegrasi pada kartu standar Eropa selebar 20mm, menampilkan 4 input getaran, 2 input kecepatan, 4 relay, 4 output analog, dan 4 buffer sinyal mentah. Desain dengan kepadatan tinggi ini berarti bahwa pemantauan mesin empat bantalan yang kompleks biasanya hanya memerlukan sepasang kartu MPC4/IOC4T, sehingga sangat menghemat slot rak yang berharga.

Pengkabelannya disederhanakan, dengan semua I/O terkonsentrasi di bagian belakang kartu dan diarahkan keluar melalui tiga blok terminal sekrup standar. Hal ini membuat pemasangan kabel di lokasi menjadi jelas dan teratur, mengurangi kemungkinan kesalahan pemasangan kabel, dan menyederhanakan pekerjaan pemeliharaan dan pemecahan masalah di masa mendatang. Dibandingkan dengan solusi I/O terdistribusi, penggunaan kabel dan waktu pemasangan kabel berkurang secara signifikan.

Kerugian

Ketergantungan pemasangan wajib menyebabkan penguncian sistem dan kekakuan biaya

Penguncian pemasok, 200-560-000-HHH sepenuhnya bergantung pada kartu MPC4 Meggitt dan platform VM600. Setelah solusi ini dipilih, perluasan seluruh sistem pemantauan, pengadaan suku cadang, dan dukungan teknis di masa depan akan terkunci dalam ekosistem Meggitt. Hal ini membatasi kemungkinan bagi pengguna untuk mengadopsi solusi pihak ketiga yang lebih hemat biaya atau berteknologi maju di masa depan.

Harga unit terkecilnya tinggi. Unit fungsional terkecil dari sistem adalah sepasang kartu. Sekalipun hanya pompa bantalan tunggal sederhana yang perlu dipantau, seluruh rangkaiannya harus dibeli, sehingga menghasilkan biaya saluran unit yang sangat tinggi dalam aplikasi skala kecil. Sebaliknya, sistem akuisisi data universal modular dapat membeli saluran sesuai kebutuhan.

Batas pembuatan platform, 200-560-000-HHH hanya berlaku untuk platform VM600. Ketika pengguna ingin bermigrasi ke platform VM600 Mk2 yang diperbarui untuk mencapai kinerja lebih tinggi atau fitur baru, semua kartu IOC4T/MPC4 yang ada tidak dapat digunakan kembali, sehingga mengakibatkan biaya hangus.

Jebakan rekayasa tersembunyi yang disebabkan oleh perbedaan versi perangkat keras

Impedansi keluaran 2000Ω vs. 50Ω adalah salah satu kelemahan paling tersembunyi dan berbahaya dari lini produk ini. Jika para insinyur menemukan pada tahap akhir proyek bahwa versi sebelumnya yang mereka gunakan tidak dapat menggerakkan kabel "sinyal asli" jarak jauh, mereka akan menghadapi pengerjaan ulang yang mahal. Ganti semua kartu IOC4T atau tambahkan amplifier buffer eksternal di belakang setiap kartu.

Risiko kepatuhan RoHS, di wilayah dengan peraturan perlindungan lingkungan yang ketat seperti Uni Eropa dan Tiongkok, penggunaan versi awal yang tidak mematuhi RoHS dapat mengakibatkan keseluruhan proyek gagal lolos penerimaan atau menimbulkan biaya perlakuan khusus yang tinggi saat peralatan dibatalkan. Jika versi perangkat keras yang lebih baru tidak ditentukan secara jelas selama pengadaan, hal ini akan menimbulkan risiko kepatuhan yang sangat besar.
