IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0

Ikhtisar Produk

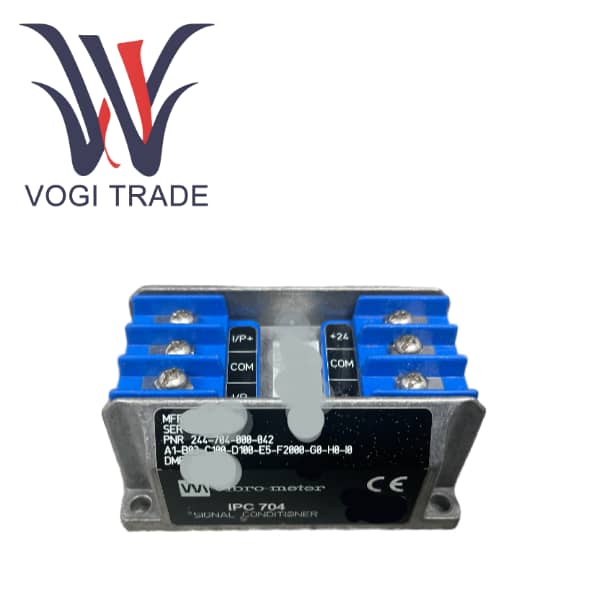

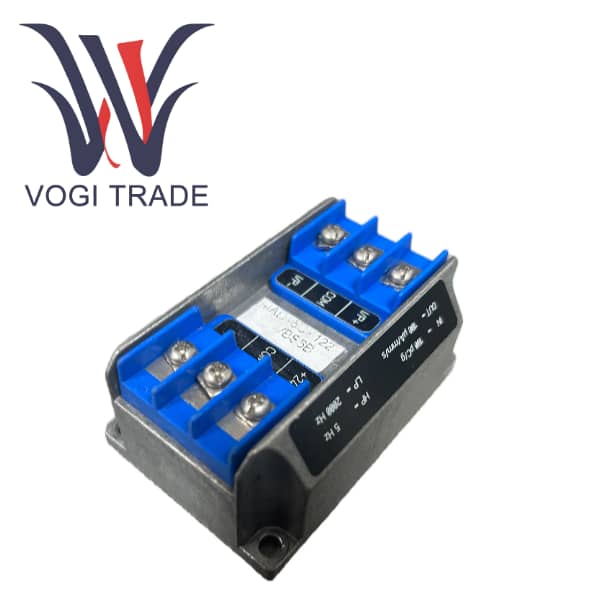

IPC704  244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 adalah pengatur sinyal yang sangat serbaguna dan kuat dari lini produk pengukur getaran Megite. Pengkondisi sinyal dirancang khusus untuk berinteraksi dengan akselerometer piezoelektrik dan sensor tekanan dinamis, mengubah keluaran muatan impedansi tinggi menjadi sinyal impedansi rendah standar, yang cocok untuk transmisi jarak jauh ke sistem pemantauan dan kontrol.

Konfigurasi khusus ini merupakan pengukuran kecepatan getaran yang dioptimalkan menggunakan akselerometer piezoelektrik standar.  244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 adalah versi area standar dan tidak berbahaya, disediakan sebagai modul independen tanpa housing, menawarkan fleksibilitas maksimum untuk integrasi ke panel yang sudah ada atau housing khusus.

Spesifikasi & Parameter

Tipe Produk

Nomor pesanan lengkap           244-704-000-042-A1-B03-C100-D100-E5-F2000-G0-H0-I0

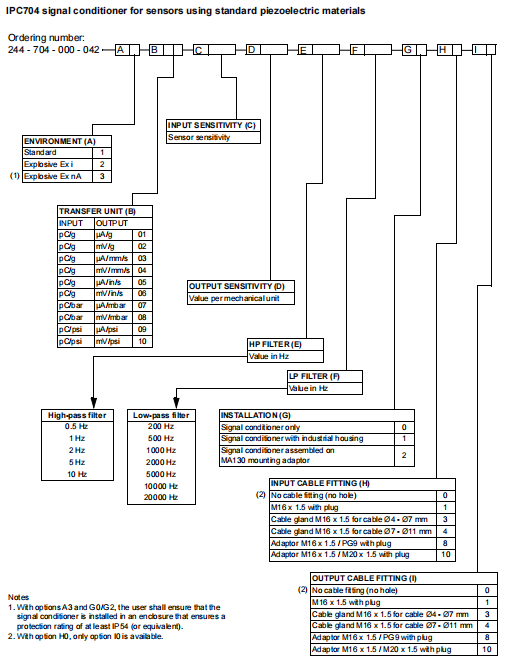

Detail kode pesanan dan parameter utama

A1                      Lingkungan - Standar (untuk kawasan aman tanpa bahaya).

B03                    Unit transmisi - Unit masukan adalah pC/g (percepatan pikombik per gram); Satuan keluarannya adalah µA/mm/s (kecepatan mikroampere per milimeter/detik). Ini menunjukkan keluaran kecepatan terintegrasi.

C100                  Sensitivitas input - Sensitivitas sensor yang terhubung adalah 100pc/g.

D100                 Sensitivitas Output - Regulator dikalibrasi, dengan output 100µA/mm/s.

E5                     Filter High-pass (HP) - Frekuensi cut-off diatur ke 5hz (~ 3dB, kemiringan 24 dB/ oktaf), menyaring kebisingan dan penyimpangan frekuensi rendah.

F2000                 Filter Low-pass (LP) - Frekuensi cut-off diatur pada 2000hz (~ 1dB, kemiringan 12dB/oktaf) untuk mencegah aliasing dan menyaring kebisingan frekuensi tinggi.

G0                     Pemasangan - Hanya pengatur sinyal, tanpa housing industri atau adaptor rel DIN.

H0 & I0              Konektor Kabel - Konektor kabel tidak disediakan di ujung input atau output. Ada lubang siram pada mesin ini.

Spesifikasi Umum Listrik

Mode catu daya            18-30vdc.

Konsumsi saat ini Maksimum 25 miliampere.

Sinyal keluaran

Ketikkan transmisi arus 2 kabel.

Sinyal dinamis                 Puncak ±5 miliampere ditumpangkan pada arus konstan.

Nilai arus                  12 miliampere ±0,5 miliampere.

Rentang frekuensi              Ditentukan oleh filter; Dalam konfigurasi ini, frekuensi efektif berkisar antara 5hz hingga 2000hz.

Kesalahan linier                     ≤0,2%

Stabilitas suhu        Khas pada 100 ppm/°C

Spesifikasi lingkungan (Hanya modul, G0)

Suhu pengoperasian            -30℃ hingga +85℃

Tingkat perlindungan IP40 (Harus dipasang di selungkup pelindung apa pun selain lemari listrik dalam ruangan yang bersih).

Anti-getaran                         Puncak 2g (10-500hz)

Ketahanan terhadap benturan                  Puncak 15g (11 mdtk)
