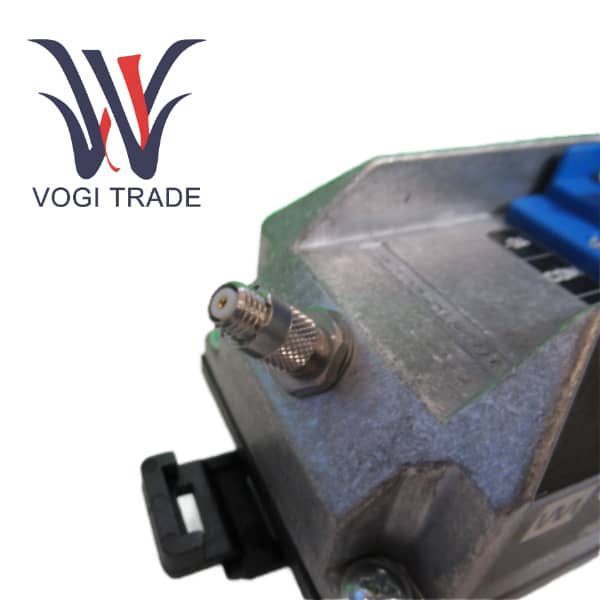

IQS450 204-450-000-001 A1-B23-H10-I0

Model spesifik 204-450-000-001-A1-B23-H10-I0 yang diperkenalkan kali ini dikonfigurasi dengan rentang pengukuran 4 mm dan sensitivitas keluaran tegangan 4 mV/μm. Sangat cocok untuk rantai pengukuran dengan panjang total 10 meter dan memberikan konversi sinyal jarak dan getaran yang andal untuk lingkungan industri standar (tidak tahan ledakan).

Spesifikasi dan parameter produk

Tipe produk

Sinyal masukan                                      Sinyal termodulasi frekuensi tinggi dari sensor jarak seri TQ4xx

Konfigurasi keluaran

Jenis keluaran                                      Tegangan keluaran (konfigurasi 3 kabel)

Sensitivitas (B23)                                4 mV/μm

Rentang pengukuran linier                 0,3 hingga 4,3 mm

Rentang tegangan keluaran

Jarak bebas minimum (0,3 mm)              -1,6V

Jarak bebas maksimum (4,3 mm)              -17,6V

Rentang Dinamis

Impedansi Keluaran

Respons frekuensi                            DC hingga 20 kHz (~3 dB)

Persyaratan catu daya (mode keluaran tegangan)

Tegangan pengoperasian                              -20 VDC hingga -32 VDC*

Arus Statis

Arus maksimum                              -25 mA

Fungsi perlindungan

Perlindungan hubung singkat                       45 mA (pembatas arus)

Spesifikasi lingkungan

Suhu pengoperasian                       -35°C hingga +85°C* (Penurunan daya diperlukan berdasarkan suhu. Lihat pertimbangan termal di bawah.)

Suhu penyimpanan                          -40°C hingga +85°C

Tingkat perlindungan                                IP40 (Hanya untuk penggunaan di dalam ruangan, kecuali dipasang di dalam cangkang dengan tingkat perlindungan yang lebih tinggi)

Kelembapan                                           Hingga 95% non-kondensasi

Anti-getaran                                    2 g puncak (10-55 Hz)

Ketahanan terhadap guncangan                               puncak 15g (gelombang setengah sinus, 11 mdtk)

Sifat fisik

Bahan                                            Perumahan paduan aluminium die-cast

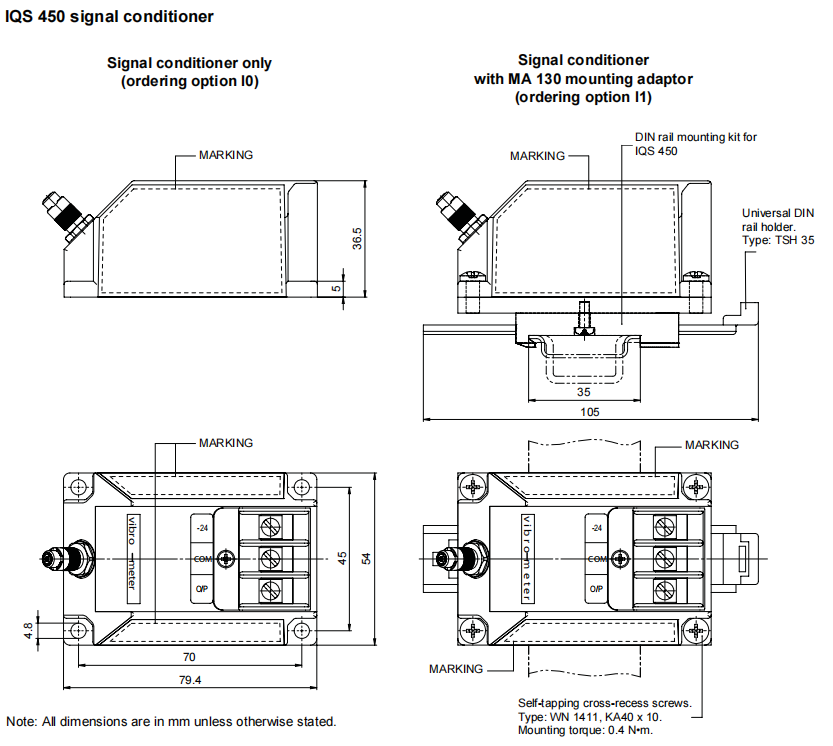

Metode pemasangan (I0)                      Pasang langsung dengan dua atau empat sekrup M4 (tidak termasuk adaptor rel DIN)

Berat                                              Sekitar 140g (Versi standar)

Konektor

Konektor koaksial mikro yang dapat mengunci sendiri (kepala betina)

Keluaran/Catu Daya                           Terminal sekrup (diameter kabel maksimum 2,5 mm ²)

Pertimbangan termal                          Bila suhu lingkungan melebihi 25°C, tegangan masukan maksimum perlu diturunkan. Pada 85°C, tegangan input maksimum adalah -26 VDC.

Ruang lingkup industri yang berlaku

Pemantauan getaran poros dan perpindahan aksial energi tenaga di bidang seperti turbin uap, turbin gas, dan turbin air.

Sistem proteksi mekanis minyak dan gas pada pipa kompresor, turbocharger, pompa dan generator.

Pemantauan dan perlindungan kondisi online untuk berbagai peralatan berputar besar di industri manufaktur, seperti gearbox, motor besar, dan kipas angin.

IQS450 204-450-000-001 A1-B23-H10-I0 berfungsi sebagai suku cadang atau unit pengganti untuk sejumlah besar sistem pengukuran seri TQ400 dalam layanan yang ada dalam peningkatan dan pemeliharaan peralatan industri tradisional.
