IQS450 204-450-002-A2-B12-H10-I1

Cparameter bijih

Prinsip Pengukuran: Pengukuran perpindahan arus eddy non-kontak, sesuai dengan standar API 670.

Rentang: 0,2 mm hingga 2,2 mm (rentang linier).

Sinyal keluaran (opsi B12):

Output saat ini: -15,5 mA (sesuai dengan 0,2 mm) hingga -20,5 mA (sesuai dengan 2,2 mm).

Kisaran Dinamis: 5 Ma.

Sensitivitas: 2,5 μA/μM (62,5 μA/mil).

Respons frekuensi: DC ~ 20 kHz (-3 db atenuasi).

Kesalahan linieritas: <± 1% FS (lihat Kurva Kinerja pada halaman 5 dari dokumen untuk detailnya).

Perkiraan komponen: IQS450 204-450-000-002-A2-B12-H10-I1 Probe, kabel ekstensi, dan pemancar dapat dipertukarkan sesuka hati.

Karakteristik Listrik

Persyaratan Catu Daya:

Tegangan: -20 V ke -32 V DC (mode output saat ini).

Saat ini bekerja: -15.5 mA hingga -20.5 ma.

Impedansi Output: 500 Ω.

Perlindungan Sirkuit Pendek: Didukung (arus sirkuit pendek maksimum 45 Ma).

Kapasitansi / Induktansi Output: 1 NF / 100 μH.

Konfigurasi Mekanik dan Lingkungan

Probe (TQ401):

Bahan: Torlon® Probe Head + AISI 316L Stainless Steel Shell.

Kisaran suhu: -40 ° C hingga +180 ° C (operasi), +220 ° C (toleransi jangka pendek).

Level Perlindungan: IP68 (Kepala Probe).

Resistensi getaran / goncangan: 5g (10-500 Hz) / 15g (gelombang setengah sinus 11ms).

Sistem Kabel (H10):

Total panjang: 10 m.

Kombinasi Standar: Kabel Probe 1,5 M + 8.5 M EA401 Kabel Ekstensi.

Jenis Kabel: Kabel koaksial terlindung FEP (Ø 2,65 mm atau Ø 3,6 mm).

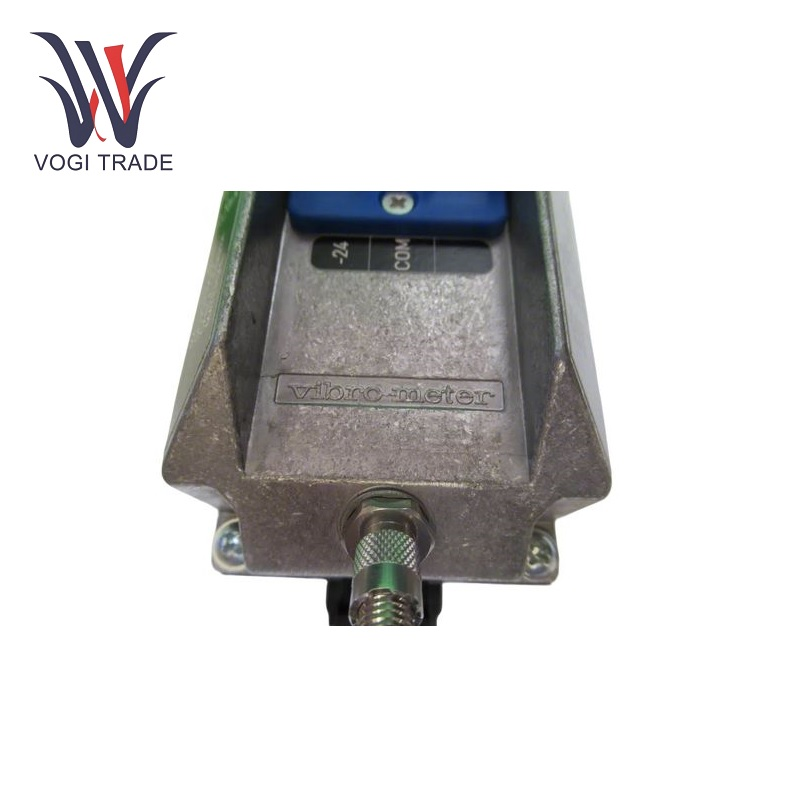

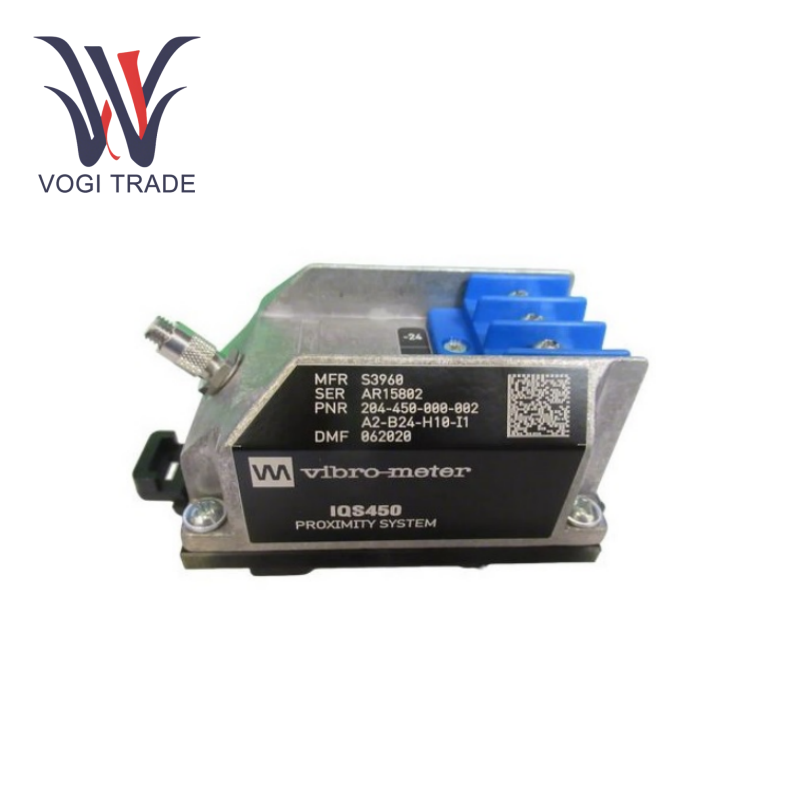

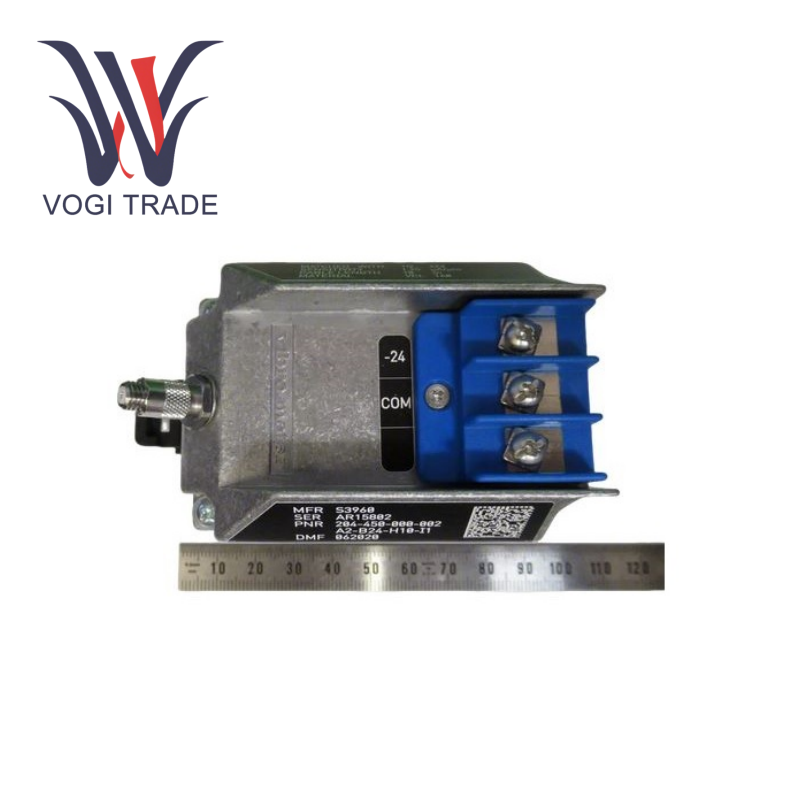

Pemancar (IQS450):

Kisaran suhu: -35 ° C hingga +85 ° C (silakan merujuk ke kurva penggali di halaman 8 dokumen).

Level Perlindungan: IP40.

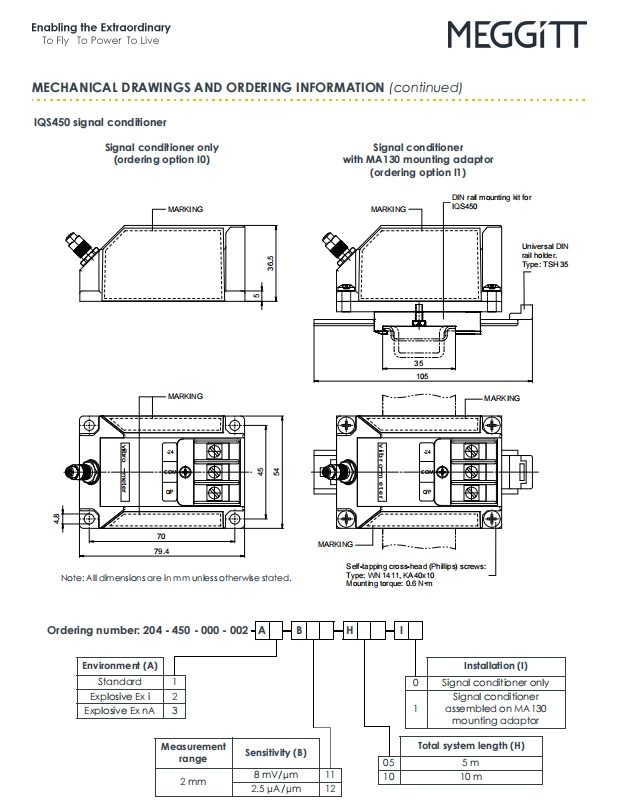

Konfigurasi pemasangan: Berisi adaptor kereta api MA130 (opsi I1, mendukung DIN TH35-7.5/15 Rel).
