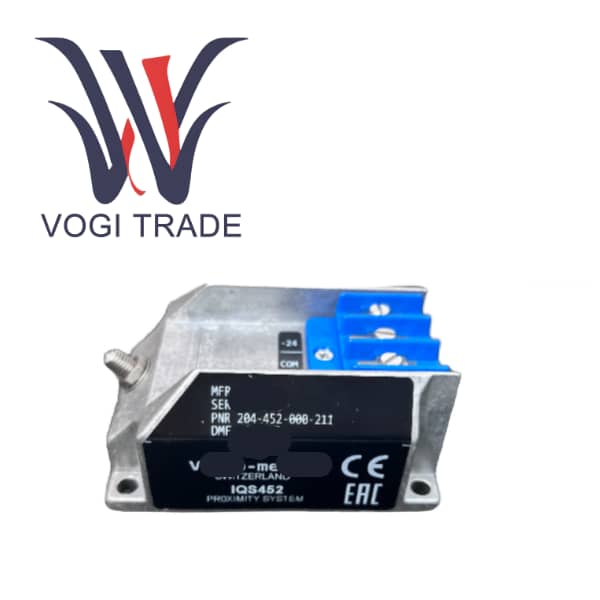

IQS452 204-452-000-011

Detail Produk

Vibro-meter IQS452 204-452-000-011 adalah pengkondisi sinyal berkinerja tinggi yang dirancang khusus untuk digunakan dengan sensor jarak tahan tekanan seri TQ 422 dan TQ 432. Pengkondisi Sinyal adalah komponen inti dari sistem pengukuran kedekatan yang seragam dan dapat dipertukarkan yang digunakan untuk memantau perpindahan relatif dan getaran di lingkungan industri yang keras. Konfigurasi model ini cocok untuk panjang sistem total 5 meter dan mengadopsi koneksi dua kabel, memberikan keluaran arus yang kompatibel dengan 4-20 mA (dengan sensitivitas 1,25 µA/µm). Fungsi utama IQS452 204-452-000-011 adalah memberi daya pada sensor arus eddy, mendemodulasi sinyal frekuensi tinggi, dan mengubah nilai pengukuran celah menjadi sinyal arus kuat yang memenuhi standar industri, yang tidak terganggu oleh gangguan listrik selama transmisi jarak jauh.

Spesifikasi & Parameter

Kompatibilitas Input             Dirancang untuk Transduser Kedekatan TQ 422 / TQ 432

Jenis Keluaran                      Keluaran Saat Ini, konfigurasi 2 kabel

Kepekaan

Kisaran Arus Output        Pada Celah Minimum (0 mm): 15,75 mA

                                       Pada Celah Maksimum (4 mm): 20,75 mA

                                       Rentang Dinamis: 5 mA

Persyaratan Pasokan         Tegangan: -20 V hingga -32 V DC

                                       Konsumsi Saat Ini: 13 ± 1 mA (maksimum 25 mA)

Karakteristik Listrik     Kapasitansi Keluaran: 1 nF

                                       Induktansi Keluaran: 100 µH

Respon Frekuensi          DC hingga 20 kHz (-3 dB).

Peringkat Lingkungan       Suhu Pengoperasian: -30°C hingga +70°C

                                       Suhu Penyimpanan: -40°C hingga +80°C

                                       Kelembapan: Hingga 95% tanpa kondensasi

                                       Getaran: 2 g puncak (10 Hz hingga 500 Hz)

                                       Kelas Perlindungan: IP 40

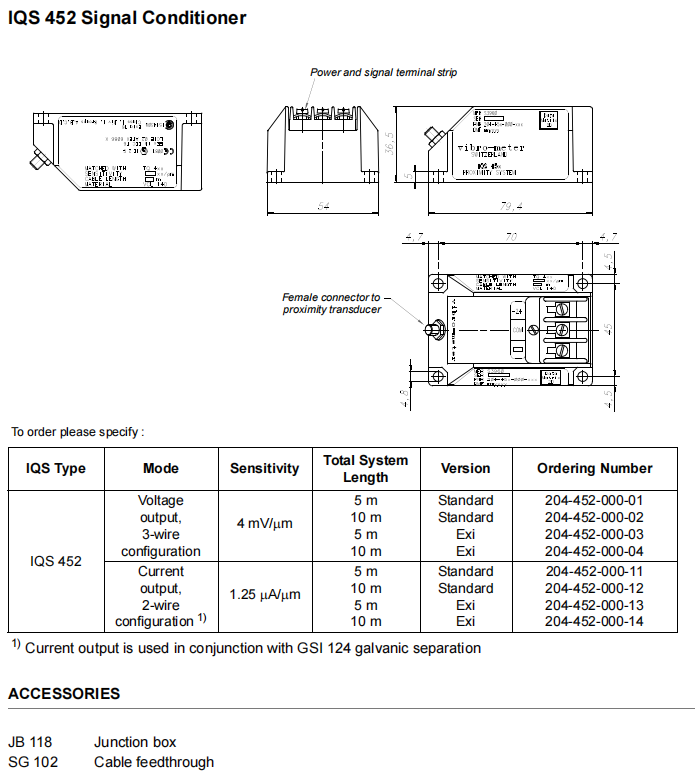

Karakteristik Fisik      Konstruksi: Ekstrusi aluminium cetakan injeksi

                                       Sambungan Listrik: Soket betina koaksial baja tahan karat (input); Strip terminal sekrup (output/daya).

                                       Berat     Sekitar. 140 g (Versi standar).

Fitur Produk

Output loop saat ini mengadopsi sistem dua kabel, yang memiliki ketahanan yang sangat baik terhadap interferensi elektromagnetik dan redaman sinyal, sehingga sangat cocok untuk koneksi kabel jarak jauh antara sensor dan sistem pemantauan.

IQS452 204-452-000-011 Setiap komponen (sensor, kabel, pengkondisi sinyal) dalam sistem pengukuran getaran proximity Vibra-meter dapat dipertukarkan dan tidak memerlukan kalibrasi terpisah, sehingga menyederhanakan pemeliharaan dan pengelolaan suku cadang.

Modulator/demodulator frekuensi tinggi (HF) menghasilkan sinyal penggerak tepat yang dibutuhkan oleh sensor dan secara tepat mengubah efek arus eddy menjadi sinyal DC proporsional.

Desain industri yang kokoh dan tahan lama dilengkapi dengan casing aluminium yang tahan lama, memberikan perlindungan mekanis dan memfasilitasi pembuangan panas, memastikan pengoperasian yang andal bahkan di lingkungan pabrik yang keras.

Respon frekuensi yang lebar dapat menangkap perubahan posisi relatif secara perlahan (misalnya, runout aksial) serta peristiwa getaran frekuensi tinggi hingga 20 kHz.

Terminal keluaran dilengkapi dengan fungsi proteksi arus pendek, yang meningkatkan daya tahan sistem.
