IQS900 204-900-000-011 A1-B21-C1-H05-I1

Ikhtisar Produk

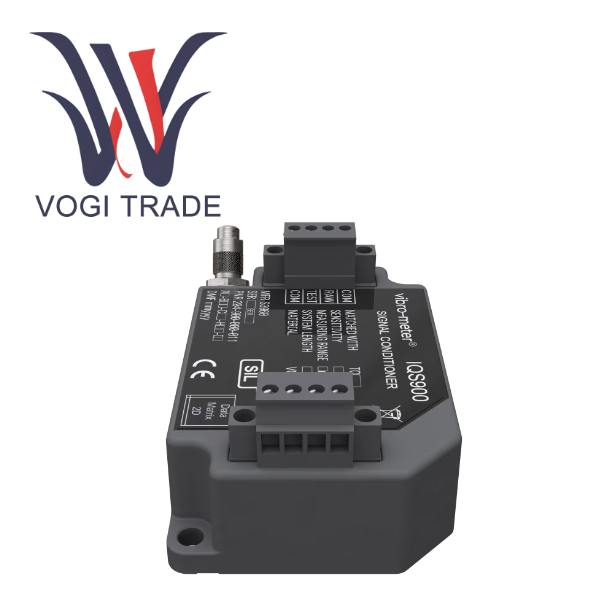

IQS900 204-900-000-011 A1-B21-C1-H05-I1 adalah modem sinyal yang presisi. Fungsi intinya adalah untuk menggerakkan probe arus eddy seri TQ9xx yang menyertainya dan memproses sinyal listrik kecil yang dikembalikan oleh probe. Kumparan di kepala probe menghasilkan medan elektromagnetik frekuensi tinggi di bawah eksitasi. Ketika medan ini bekerja pada target logam konduktif (seperti poros yang berputar), arus eddy akan terinduksi. Sedikit perubahan jarak antara target dan probe akan menyebabkan perubahan medan arus eddy, yang pada gilirannya mengubah impedansi kumparan probe. IQS900 secara tepat mendeteksi dan mendemodulasi variasi impedansi ini, mengubahnya secara linier menjadi sinyal keluaran tegangan analog standar, yang secara langsung dan proporsional mencerminkan kesenjangan antara target dan probe. Analisis model spesifik (204-900-000-011 A1-B21-C1-H05-I1):

A1       Versi ramah lingkungan adalah "Tipe Standar", cocok untuk kawasan industri yang tidak berbahaya (tidak tahan ledakan).

B21     Parameter performa inti ditentukan. B21 mewakili rentang pengukuran linier 2 milimeter, dengan keluaran dalam mode tegangan dan sensitivitas setinggi 8 mV/μm. Ini berarti bahwa untuk setiap 1 mikron target bergerak, tegangan keluaran berubah sebesar 8 milivolt, memberikan resolusi perpindahan dan akurasi pengukuran yang sangat tinggi, sehingga sangat cocok untuk memantau perubahan getaran yang sangat kecil.

C1      Fungsi diagnostiknya adalah "Tanpa diagnosis". Ini adalah versi dasar ekonomis yang tidak memiliki fungsi pemeriksaan mandiri bawaan (BIST) dan tidak dapat secara otomatis menunjukkan kesalahan sensor atau kabel dari jarak jauh.

H05    Total panjang sistem dikonfigurasikan sebagai 5 meter. Ini menentukan total panjang gabungan kabel terintegrasi probe yang cocok dan kabel ekstensi untuk memastikan kinerja kelistrikan yang optimal dan akurasi kalibrasi seluruh rantai pengukuran.

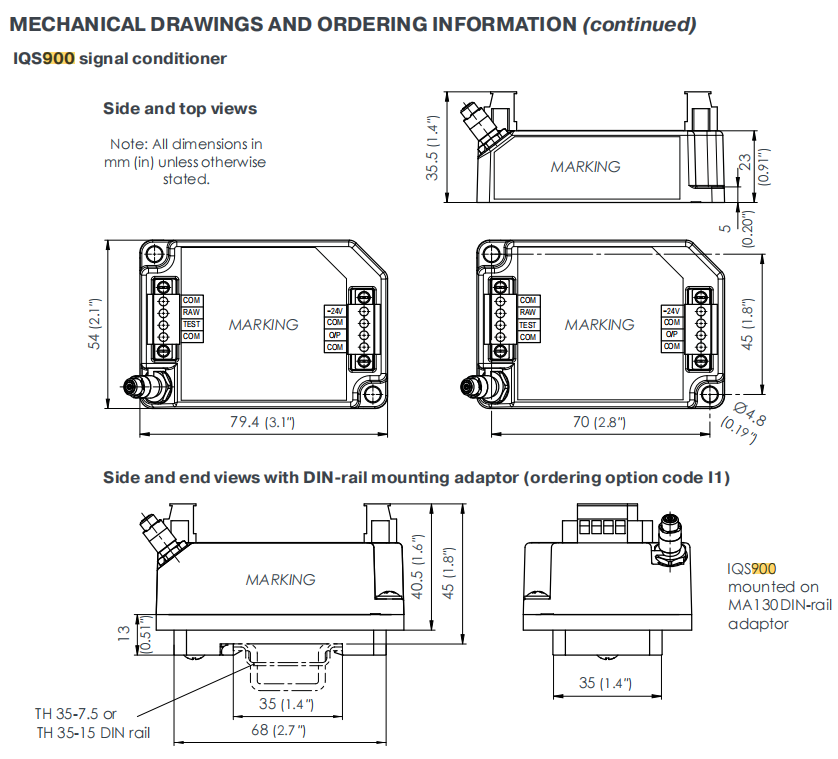

I1       Metode pemasangannya adalah "dengan adaptor rel DIN". Produk ini dilengkapi dengan kit instalasi MA130, yang dapat langsung dipasang pada rel DIN TH35 standar, sangat menyederhanakan integrasi dan pengkabelan di dalam kabinet kontrol.

spesifikasi dan parameter

Fitur Fungsional Produk

Output tegangan impedansi rendah memastikan kesetiaan sinyal dan kompatibilitas sistem yang sangat baik

Kemampuan penggerak beban yang kuat dapat dicapai dengan impedansi keluaran DC kurang dari 100Ω, memungkinkannya menggerakkan kabel jarak jauh dengan mudah dan terhubung langsung ke berbagai sistem akuisisi data, penghalang isolasi, atau penghalang keselamatan tanpa mengkhawatirkan redaman sinyal.

Menyederhanakan integrasi dan modifikasi sistem, karakteristik impedansi yang sangat baik memungkinkan IQS900 204-900-000-011 A1-B21-C1-H05-I1 kompatibel dengan sebagian besar isolator sinyal pihak ketiga atau penghalang yang secara intrinsik aman di pasaran, dengan kehilangan sinyal minimal (misalnya, ketika dihubungkan ke isolator dengan impedansi masukan 10 kΩ, kehilangan sinyal maksimum hanya sekitar 1%), mengurangi kompleksitas dan biaya integrasi sistem.

Antarmuka pengujian di tempat yang nyaman memfasilitasi proses debug dan pemeliharaan yang cepat

Titik pemantauan sinyal asli, dengan terminal keluaran RAW/COM independen, memungkinkan personel pemeliharaan untuk secara langsung mendeteksi kualitas sinyal dari probe ke ujung masukan regulator tanpa mengganggu sirkuit pengukuran utama, dengan cepat menemukan sensor atau kesalahan pra-kabel.

Fungsi injeksi UJI simulasi. Terminal masukan TEST/COM mendukung injeksi sinyal uji yang diketahui, yang akan mengalir melalui seluruh rantai amplifikasi pengkondisi dan muncul di terminal keluaran utama. Fungsi ini dapat memverifikasi secara independen apakah pengkondisi sinyal itu sendiri dan jalur back-end yang terhubung ke sistem pemantauan tingkat atas berfungsi dengan baik, mencapai deteksi kesalahan "tersegmentasi" dan secara signifikan mengurangi waktu henti untuk debugging.
