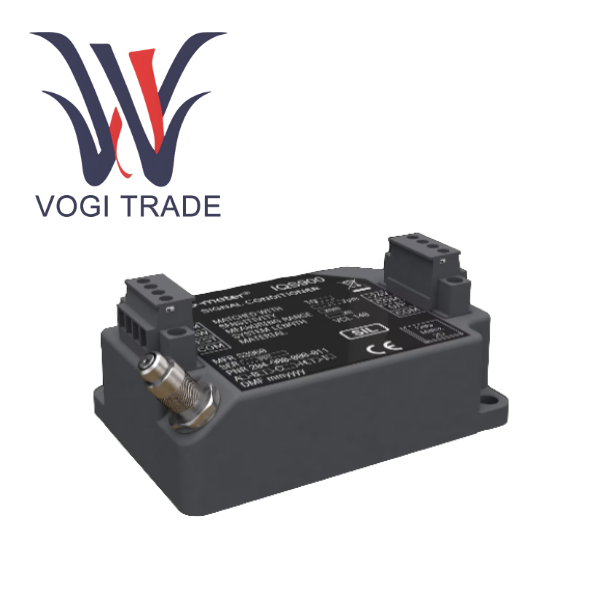

Merk : Vibro-MeterDeskripsi: pengkondisi sinyalKondisi: BaruGaransi: 1 tahunJumlah Persediaan: 1Jangka waktu pembayaran: T/TPelabuhan Pengiriman: XiamenIQS900 204-900-000-011 A1-B23-C1-H05-I0 dirancang untuk pengoperasian dengan sensor jarak TQ vibro-meter, yaitu sensor jarak / rantai pengukuran non-kontak berdasarkan prinsip arus eddy.
| Pembuatan |
Vibro-Meter |
| Nomor Model |
IQS900 |
| Nomor Pemesanan |
204-900-000-011 A1-B23-C1-H05-I0 |
| Katalog |
Pemantauan Getaran |
| Negara Asal |
Swiss |
| KODE HS |
8537109090 |
| Dimensi |
16cm*16cm*12cm |
| Dimensi Pengepakan |
18cm*18cm*15cm |
| Berat |
0,8kg |
Ikhtisar Produk

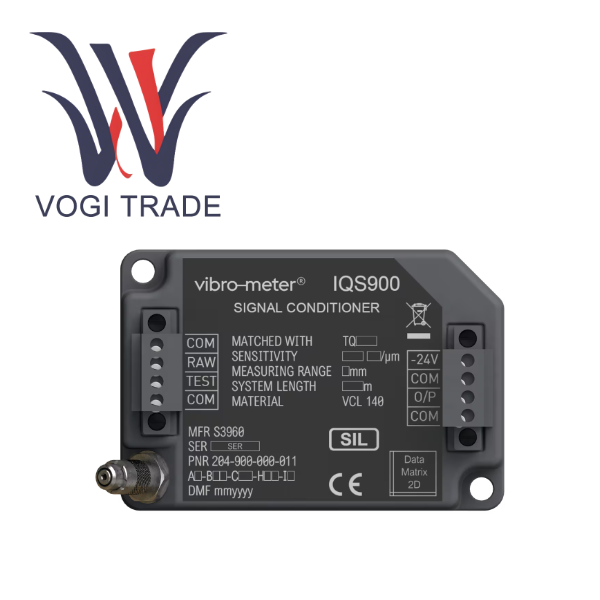

Pengkondisi sinyal IQS900 adalah unit pemrosesan inti generasi baru sistem pengukuran jarak modular berkinerja tinggi di bawah merek Parker Meggitt Vibra-Meter. Model produk 204-900-000-011 A1-B23-C1-H05-I0 mewakili bagian pemrosesan sinyal dari rantai pengukuran lengkap yang dikalibrasi secara sistematis dan harus digunakan dalam kombinasi dengan probe arus eddy tertentu (seperti TQ902/TQ912) dan kabel ekstensi (EA902). Membentuk sistem pengukuran perpindahan dan getaran non-kontak yang lengkap.

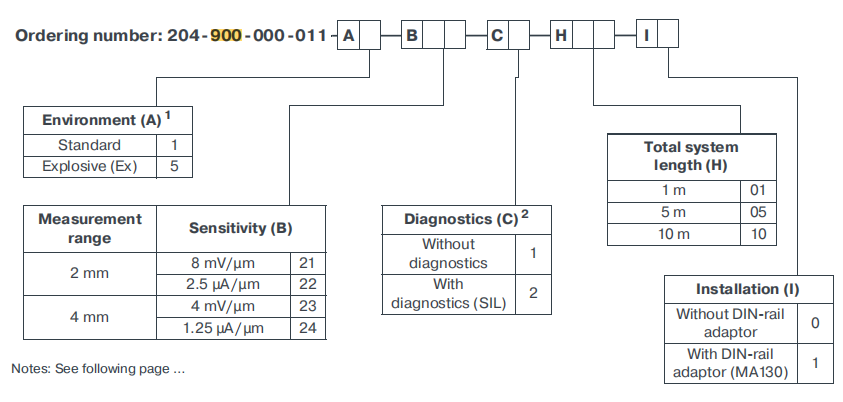

Analisis model spesifik: 204-900-000-011 A1-B23-C1-H05-I0
A1 Versi lingkungan adalah "Tipe Standar", cocok untuk area tidak berbahaya. Jika IQS900 digunakan di lingkungan yang mudah meledak, A5 (tipe tahan ledakan) harus dipilih.
B23 Menentukan rentang pengukuran dan sensitivitas. B23 mewakili rentang pengukuran linier 4 milimeter, dengan sinyal keluaran dalam mode tegangan dan sensitivitas 4 mV/μm. Artinya untuk setiap 1 mikron target bergerak, tegangan keluaran berubah sebesar 4 milivolt.
C1 Fungsi diagnostiknya adalah "Tanpa diagnosis". Ini adalah versi dasar dan tidak memiliki fungsi pemeriksaan mandiri kesalahan sensor/kabel dan indikasi jarak jauh.
H05 Total panjang sistem dikonfigurasikan sebagai 5 meter. Hal ini menentukan panjang gabungan kabel terintegrasi probe dan kabel ekstensi yang menyertainya untuk memastikan kinerja kelistrikan sistem secara keseluruhan yang optimal.
I0 Metode pemasangannya adalah "tanpa adaptor rel DIN", yaitu, pengkondisi sinyal dapat langsung dipasang menggunakan lubang pemasangan bawaan pada bodi utama (2 sekrup M4).
Spesifikasi & Parameter
Parameter listrik dan kinerja
| Kategori parameter |
Deskripsi spesifikasi |
Keterangan/Ketentuan |
| Konfigurasi keluaran |
keluaran tegangan |
transmisi tiga kabel |
| Rentang pengukuran linier |
0,3 mm hingga 4,3 mm |
Sesuai dengan skala penuh 4mm |
| Keluaran skala penuh |
-1.6V hingga -17.6V |
Tegangan 16V |
| Sensitivitas keluaran |
4 mV/µm |
Atau 101,6 mV/mil |
| Tegangan celah nol |
-1.6V (±5% |
Targetnya adalah 0,3 mm |
| Tegangan skala penuh |
-17.6V (±5%) |
Targetnya adalah 4,3 mm |
| Respon frekuensi |
DC hingga 20 kHz |
-3 poin dB |
| Impedansi keluaran |
< 100 Ω (DC |
Desain impedansi rendah, kemampuan berkendara yang kuat |
| Kesalahan linearitas |
Lihat kurva kinerja |
Nilai umumnya berada dalam kisaran ±10%. |
| Penyimpangan suhu |
< 5% F.S. |
Suhu sekitar: -30°C hingga +150°C |
| Kalibrasi sistem |
Pada +23°C ±5°C, dengan baja VCL 140 (1,7225) |
Kurva yang disesuaikan dapat disediakan untuk mengkalibrasi bahan target lainnya |
Presisi tinggi dan respons frekuensi lebar, dirancang khusus untuk analisis dinamis
Pemrosesan sinyal pita lebar dengan respons frekuensi datar dari DC hingga 20kHz memungkinkannya menangkap spektrum sinyal lengkap secara tepat mulai dari perpindahan poros yang sangat lambat hingga getaran berkecepatan tinggi. Hal ini penting untuk diagnosis dini kesalahan mekanis (seperti mengidentifikasi ketidakseimbangan, ketidaksejajaran, cacat bantalan, dll. melalui analisis spektral).
Keluaran dengan kebisingan rendah dan resolusi tinggi, mode keluaran tegangan menyediakan rentang skala penuh 16V. Dikombinasikan dengan desain rasio signal-to-noise yang tinggi, IQS900 204-900-000-011 A1-B23-C1-H05-I0 dapat membedakan perubahan perpindahan pada tingkat mikrometer, memenuhi persyaratan akurasi pemantauan getaran dalam standar ketat seperti API 670.
