MPC4 200-510-070-112

Ikhtisar Produk

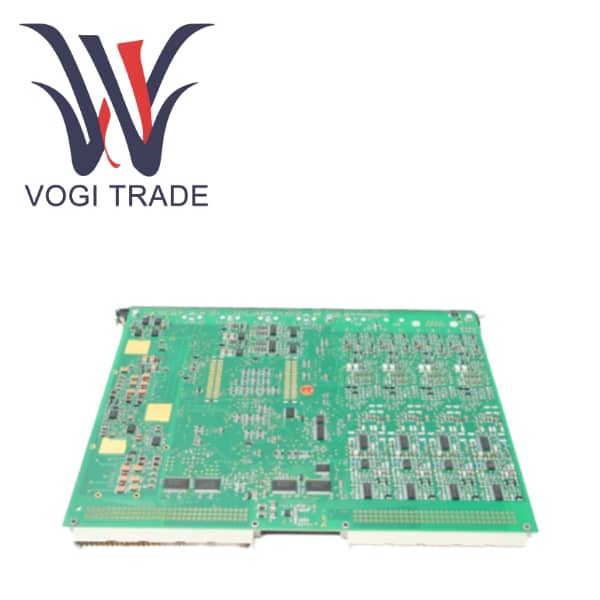

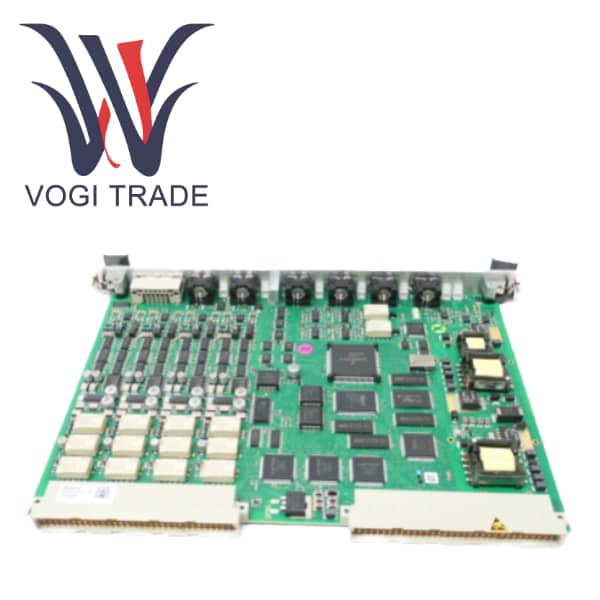

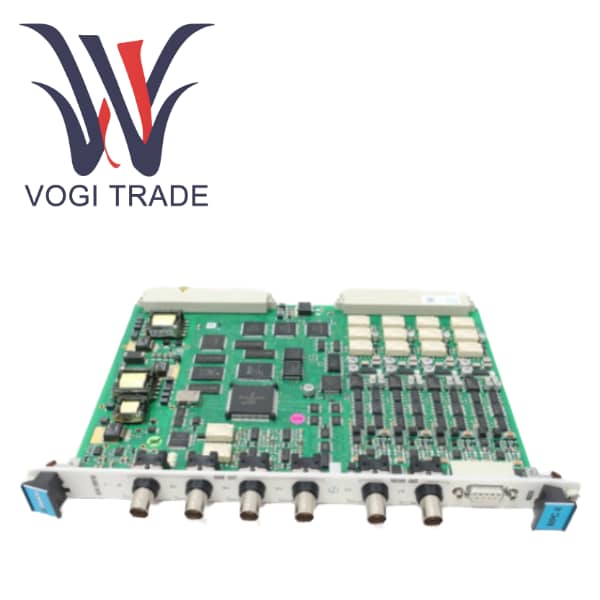

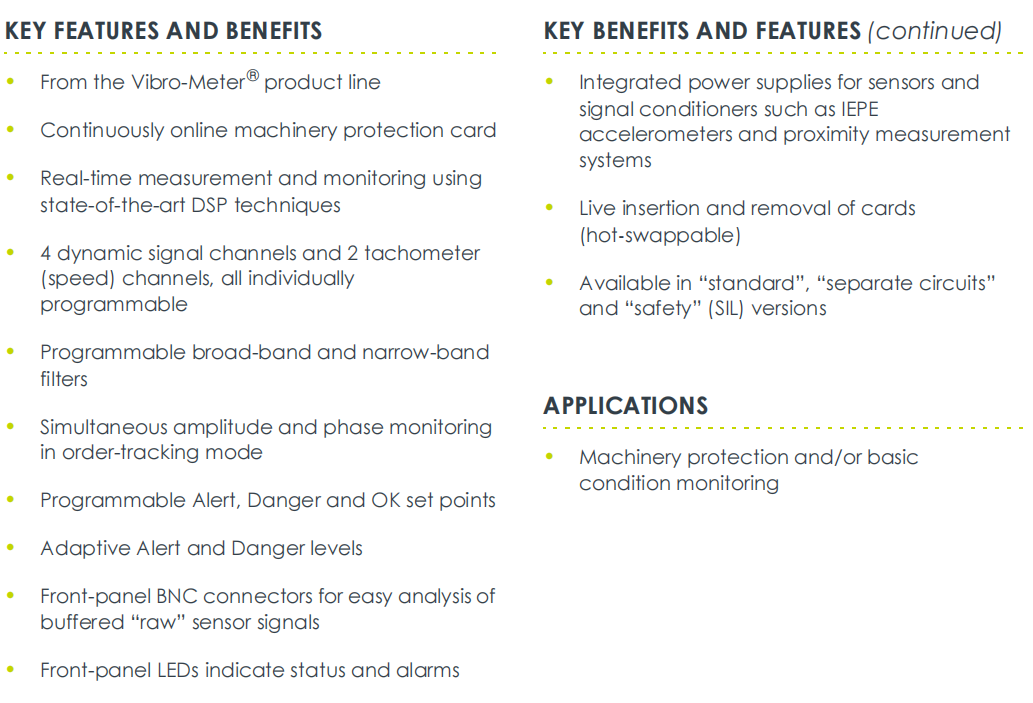

MPC4 200-510-070-112 adalah kartu perlindungan mekanis online berkelanjutan berkinerja tinggi dari lini produk pengukur getaran Megat. Kartu perlindungan mesin berfungsi sebagai elemen pemrosesan pusat dalam sistem perlindungan mekanis (MPS) seri VM600, yang digunakan untuk pemantauan real-time dan perlindungan peralatan berputar penting di lingkungan industri yang keras.

Model decoding memberikan informasi penting:

200-510: Nomor bagian dasar seri kartu MPC4.

070: Pengidentifikasi versi Firmware/Perangkat Lunak.

1: Menunjukkan versi "standar", yang menyediakan semua fungsi.

12: Menunjukkan versi perangkat keras. Ini adalah versi awal kartu yang direvisi, yang berisi implikasi teknis spesifik yang diuraikan dalam spesifikasi.

Versi "standar" MPC4 ini adalah kartu multifungsi dan berfungsi penuh yang mampu memproses sinyal getaran/perpindahan dinamis secara bersamaan dari empat saluran dan sinyal kecepatan rotasi (kecepatan) dari dua saluran. Desain MPC4 200-510-070-112 memberikan perlindungan yang andal pada alat berat, mencegah potensi kerusakan yang disebabkan oleh getaran, perpindahan, atau kecepatan berlebihan.

Spesifikasi & Parameter

Jenis Produk                                        Kartu Perlindungan Mekanis MPC4 (Versi Standar, Perangkat Keras Rev 12)

Bentuk                                                  Modul dengan tinggi 6U dan lebar 20mm, cocok untuk rak seri VM600

Persyaratan sistem                              200-510-070-112 harus digunakan sebagai pasangan kartu dengan kartu input/output IOC4T yang kompatibel

Masukan sinyal dinamis

Saluran                                              4 saluran independen yang dapat diprogram

Jenis input                                             Tegangan (0 hingga ±20vdc) atau arus (0 hingga ±25mA)

impedansi masukan

Rentang frekuensi AC (pemrosesan)             0,1Hz hingga 10kHz (tidak terintegrasi); 2,5 Hz hingga 10 KHZ (terintegrasi)

Rasio penolakan mode umum (CMRR)     > 60dB pada 50hz

Lintas bicara

Tachometer/masukan kecepatan

Saluran                                                2 saluran khusus

Kisaran tegangan masukan                               0,4 hingga 500vpp

Rentang kecepatan                                         1 hingga 65.535 RPM (diklasifikasikan berdasarkan gigi roda gigi pulsa)

Pemicu                                                 Deteksi tepi naik/turun yang dapat dikonfigurasi

Buffer keluaran sinyal "asli".

Keluaran                                                4 saluran dinamis dan 2 saluran takometer dapat dihubungkan melalui konektor BNC di panel depan

Impedansi keluaran                                2000 Ω(Fitur utama dari versi perangkat keras awal ini.) Fungsi yang direvisi kemudian adalah impedansi 50 Ω

Respons frekuensi                              DC hingga 40 kHz (-3 dB)

Catu daya sensor

Keluaran voltase                                     + 27,2V, -27,2V, + 15,0V (±5%, nilai maksimum) per 25mA

Keluaran saat ini                                     4mA untuk sensor catu daya loop

Fungsi pemrosesan alarm

Pemrosesan pita lebar                             Filter jalur tinggi, jalur rendah, dan jalur pita yang dapat dikonfigurasi dengan kemiringan berkisar antara 6 hingga 60 dB per oktaf

Pemrosesan pita sempit (pelacakan pesanan)     Lacak pesanan 1/3X, 1/2X, 1X, 2X, 3X, 4X dengan filter Q konstan (Q=28)

Setelan Alarm                                         Nilai pengaturan alarm dan bahaya yang dapat diprogram sepenuhnya untuk setiap saluran, dengan penundaan, jeda, dan kunci yang dapat disesuaikan

Pemantauan adaptif                                 Tingkat alarm dapat diskalakan berdasarkan kecepatan alat berat atau parameter eksternal lainnya

Sistem OK                                              Terus menerus memantau sirkuit terbuka, sirkuit pendek, dan gangguan lainnya di seluruh rantai pengukuran (sensor dan kabel)

Perlindungan dan sertifikasi lingkungan

Suhu pengoperasian                            -25℃ hingga +65℃

Sertifikasi. Sertifikasi Mematuhi IEC/EN 61000-6-2/4 (EMC) dan IEC/EN 61010-1 (Keselamatan Listrik)

Mematuhi standar RoHS               Versi perangkat keras awal ini tidak mematuhi standar RoHS

Keamanan fungsional                                   MPC4 Versi "Standar" telah disertifikasi oleh SIL 1 (IEC 61508) dan PL c (ISO 13849-1), meskipun fungsi tertentu (takometer, pelacakan) dikecualikan dari sertifikasi aplikasi keselamatan ini

Komunikasi dan Konfigurasi

Antarmuka konfigurasi                           Antarmuka RS-232 panel depan atau bus VME (koneksi Ethernet pengontrol rak CPLix diperlukan)

Perangkat lunak konfigurasi

Unduh Lembar Data
