MPC4 200-510-070-113

Fitur Produk

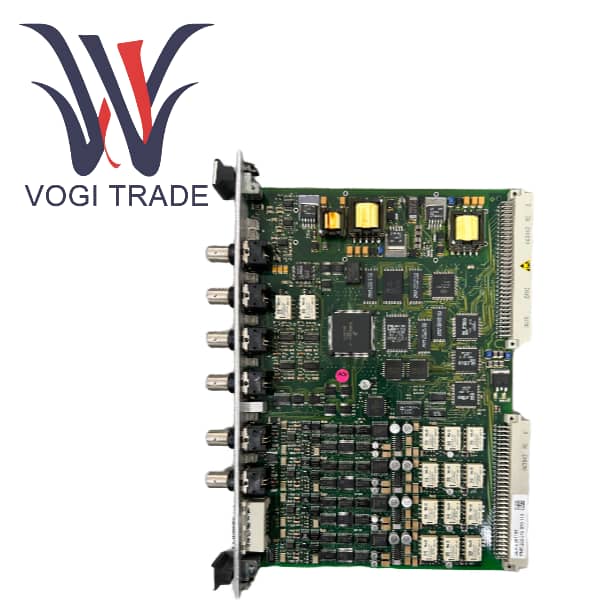

MPC4 (Model: 200-510-070-113) adalah unit pemrosesan inti dari sistem perlindungan mekanis seri VM600 di lini produk VM. Ini adalah kartu perlindungan mekanis yang kuat dan online secara terus-menerus yang mengadopsi teknologi pemrosesan sinyal digital canggih dan digunakan untuk pemantauan dan perlindungan waktu nyata terhadap peralatan berputar yang penting.

Model ini termasuk dalam versi perangkat keras awal dari versi "standar" (Perangkat Keras versi 113) dan merupakan salah satu kartu tunggal paling klasik dan banyak digunakan dalam sistem VM600. Ini perlu digunakan bersama dengan kartu input/output IOC4T untuk bersama-sama membentuk saluran pemantauan yang lengkap. Fungsi inti MPC4 200-510-070-113 adalah memproses empat sinyal dinamis (seperti getaran dan perpindahan) dan dua sinyal utama (kecepatan rotasi) secara bersamaan, dan melalui nilai pengaturan alarm yang dapat diprogram, kartu perlindungan mesin segera mengeluarkan sinyal alarm atau mematikan ketika peralatan mengalami malfungsi, sehingga mencegah kerusakan peralatan.

Spesifikasi dan parameter produk

Jenis Produk                                         Kartu Perlindungan Mekanis MPC4 (Versi Standar)

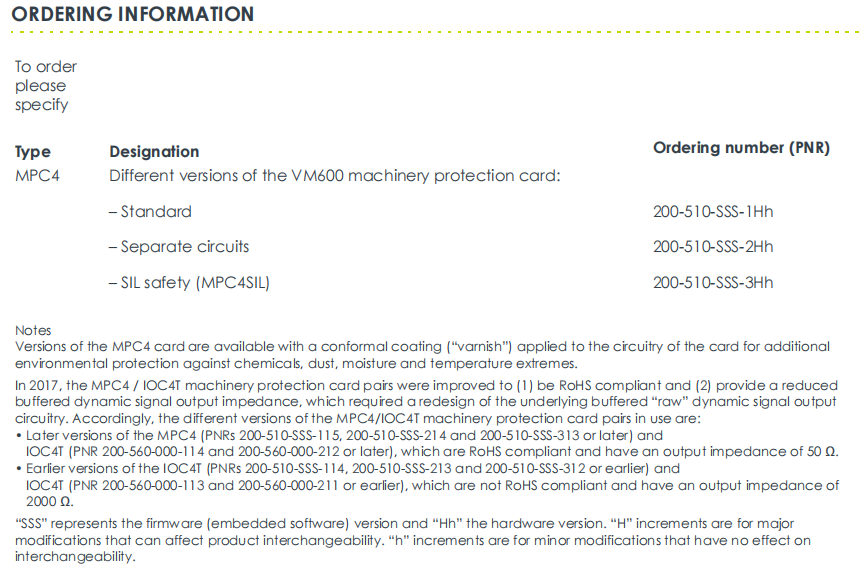

Versi perangkat keras                                  113 (Versi awal, untuk lebih jelasnya lihat uraian berikut)

Persyaratan yang cocok                           harus digunakan bersama dengan kartu input/output IOC4T

Masukan sinyal dinamis

Jumlah saluran                               4

Jenis masukan                                             Tegangan (0 hingga ±20 VDC) atau arus (0 hingga ±25 mA)

impedansi masukan

Rentang frekuensi                                    DC hingga 60 kHz (-3 dB, saat berbagi bus mentah)

Rentang frekuensi AC (pemrosesan)              0,1Hz hingga 10kHz

Rasio penolakan mode umum (CMRR)      >60 dB @ 50 Hz

Crosstalk

Masukan sinyal kunci

Jumlah saluran                                2

Kisaran tegangan masukan                                0,4 hingga 500 Vpp

Rentang kecepatan rotasi                           0,016Hz hingga 50kHz (input); 1 hingga 65.535 RPM (setelah pemrosesan)

Mode pemicu                                         Dipicu oleh ambang batas naik/turunnya sinyal

Keluaran yang disangga

Sinyal dinamis keluaran "asli"               4 antarmuka BNC di panel depan

Impedansi keluaran                                  2000 Ω (fitur versi awal, 50Ω di versi baru)

Rentang frekuensi                                    DC hingga 40 kHz (-3 dB)

Ruang lingkup industri yang berlaku

Pemantauan getaran poros, getaran bantalan, eksentrisitas, fasa kunci dan perpindahan turbin gas, turbin uap, turbin air dan turbin generator angin pada energi tenaga listrik.

Perlindungan menyeluruh untuk kompresor pipa minyak dan gas, turbin anjungan lepas pantai, unit pompa, dan turbin gas.

Sistem proteksi untuk peralatan berputar besar berkecepatan tinggi di industri manufaktur, seperti blower turbin, kompresor sentrifugal, dan motor besar.

Peningkatan dan pemeliharaan industri tradisional dilakukan sebagai suku cadang untuk sejumlah besar sistem VM600 dalam layanan yang ada.
