RPS6U 200-582-500-013

Ikhtisar Produk

Model 200-582-500-013

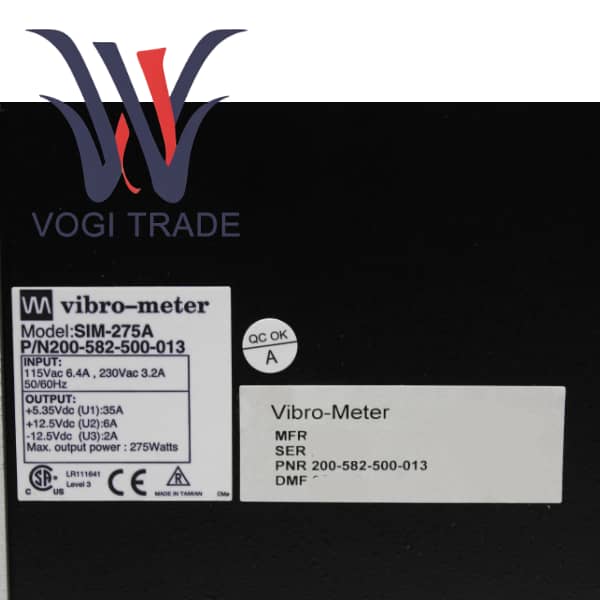

Nomor Pesanan PNR       200-582-500-013

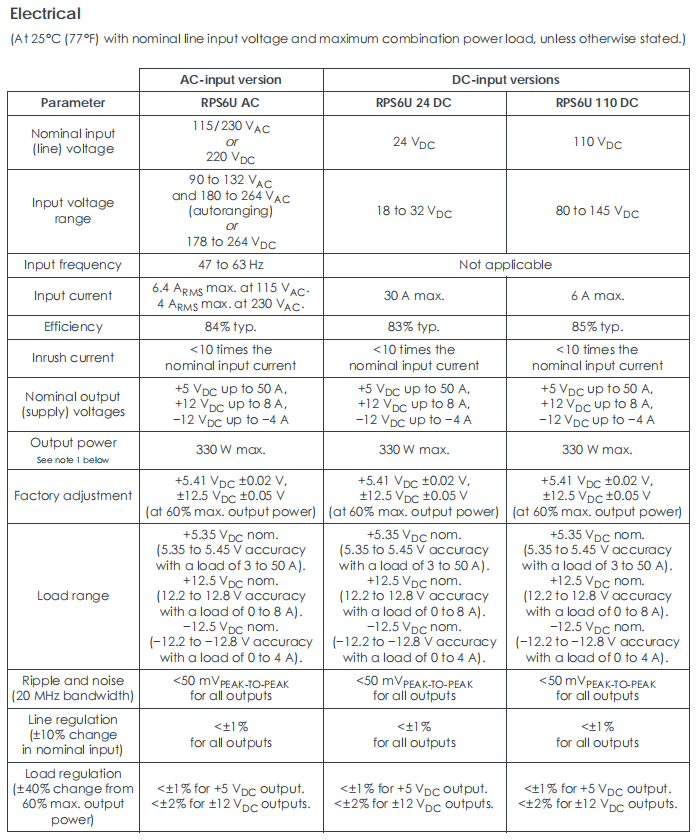

Jenis catu daya        Versi input AC

Platform yang berlaku       VM600. Angka "0" pada akhiran "013" dengan jelas menunjukkan bahwa ini adalah versi VM600 (Mk1).

Tegangan masukan terukur      115/230 VAC. Modul daya ini mendukung dua standar daya utama global dan dapat disesuaikan melalui jumper internal atau peralihan otomatis.

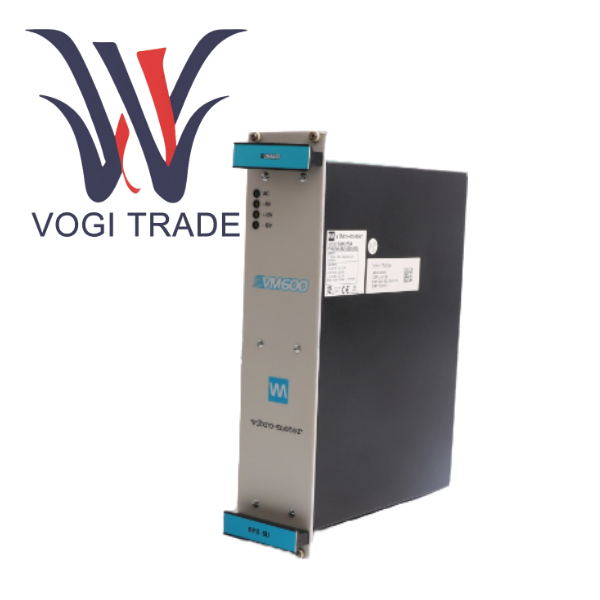

Tampilan fisik     Panel depan dicat

200-582-500-013 adalah modul daya rak berperforma tinggi dan sangat andal yang dirancang khusus untuk sistem VM600 generasi pertama, yang ditenagai oleh listrik utama standar. RPS6U berfungsi sebagai inti energi untuk membangun sistem pemantauan VM600 yang stabil.

Fitur fungsional produk

RPS6U bukanlah konverter AC/DC sederhana. 200-582-500-013 adalah solusi daya yang sangat andal yang dirancang dengan cermat untuk memenuhi persyaratan sistem pemantauan kondisi industri yang sangat penting. Fitur fungsional dapat dianalisis secara mendalam dari enam dimensi berikut: keluaran daya presisi multi-saluran yang sangat terintegrasi

Catu daya multi-rel, satu modul secara bersamaan dapat menyediakan semua rel tegangan DC yang dibutuhkan oleh sistem VM600: +5VDC, +12VDC, dan -12VDC. Desain terintegrasi ini menghilangkan kebutuhan akan catu daya multisaluran eksternal dan menyederhanakan arsitektur sistem.

Pengaturan tegangan yang tepat dan kebisingan yang rendah: Setiap saluran keluaran mengalami pengaturan tegangan dan pemrosesan penyaringan yang independen dan presisi tinggi. Secara khusus, output +5V dan ±12V memiliki fitur riak dan noise yang sangat rendah, yang sangat penting untuk memastikan akurasi konversi analog-ke-digital pada kartu akuisisi data berkecepatan tinggi seperti MPC4. Kebisingan apa pun dari catu daya dapat disalahartikan sebagai sinyal getaran mesin, sehingga menyebabkan alarm palsu.

Mekanisme perlindungan dan diagnostik bawaan yang komprehensif

Perlindungan EMC front-end: Filter EMI/RFI bawaan yang berkinerja tinggi dapat secara efektif menekan interferensi konduksi dan radiasi dari jaringan listrik, dan juga mencegah kebisingan peralihan yang dihasilkan oleh modul daya itu sendiri agar tidak mencemari jaringan listrik, memastikan pengoperasian yang stabil dari seluruh rak VM600 di lingkungan elektromagnetik yang kompleks dan memenuhi standar EMC industri yang ketat.

Perlindungan arus lebih dan hubung singkat: Sekering terintegrasi memberikan garis pertahanan pertama untuk mencegah kerusakan besar yang disebabkan oleh gangguan internal atau korsleting eksternal. Sirkuit perlindungan yang lebih canggih dapat pulih secara otomatis setelah kesalahan teratasi tanpa memerlukan intervensi manual.

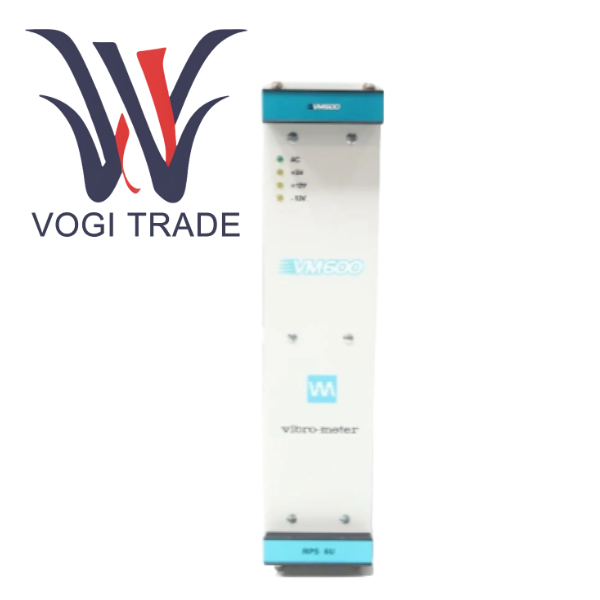

Visualisasi status: Lampu indikator LED di panel depan bukan sekadar indikasi "hidup/mati" sederhana, namun juga jendela status kesehatan real-time

IN: 200-582-500-013 tidak hanya menunjukkan adanya listrik, tetapi juga berarti tegangan masukan berada dalam kisaran pengoperasian normal.

+5V, +12V, -12V: Setiap rel tegangan memiliki indikasi independen. Ketika sirkuit tertentu mengalami kekurangan tegangan, kelebihan tegangan, atau kelebihan beban, LED yang terkait akan padam atau berubah statusnya, sehingga personel pemeliharaan dapat menemukan rel daya tertentu yang rusak dalam hitungan detik dan secara signifikan mengurangi waktu pemecahan masalah.

Dukungan berlebihan untuk arsitektur ketersediaan tinggi

Desain redundansi N+1, RPS6U, adalah fondasi fisik VM600 untuk mencapai tujuan "tidak pernah mati". Dua modul RPS6U dapat dipasang di rak VM600 standar. Dalam keadaan normal, kedua catu daya membagi beban secara merata. Ketika salah satu pasokan listrik mati, pasokan listrik lainnya dapat mengambil alih 100% beban sistem dengan lancar dan instan. Seluruh proses sepenuhnya transparan untuk aplikasi lapisan atas, tanpa kehilangan data atau sistem dimulai ulang.

Kemampuan hot-swappable: Modul daya mendukung penyisipan atau pelepasan yang aman saat sistem dihidupkan. Hal ini memungkinkan dilakukannya pemeliharaan preventif atau penggantian unit yang rusak tanpa mengganggu pemantauan peralatan penting, sehingga mengurangi waktu henti yang tidak direncanakan menjadi nol.
