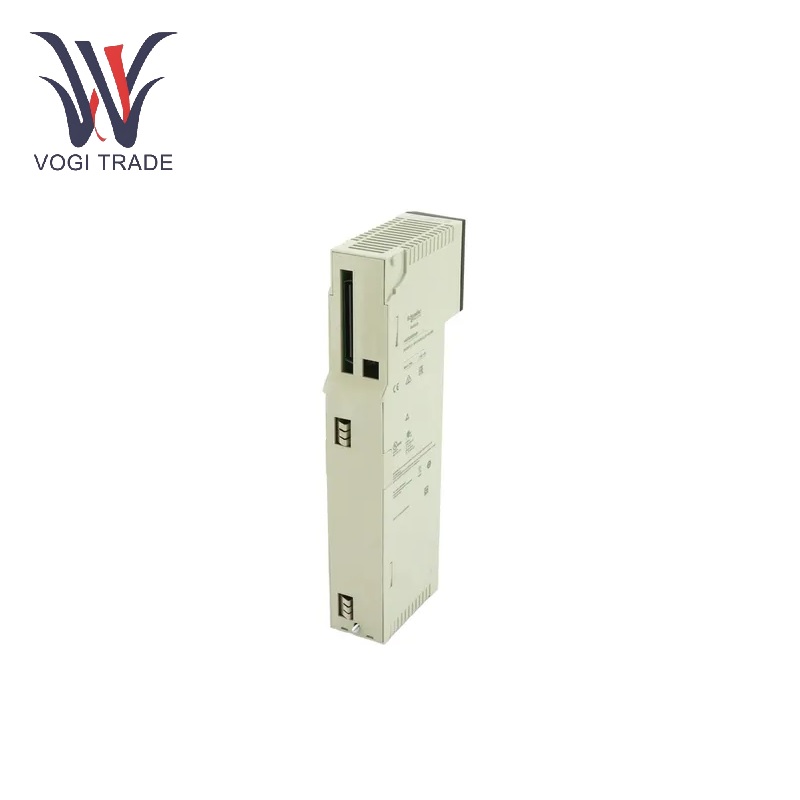

Schneider 140DDI35300

Spesifikasi

Titik masukan dan pengelompokan saluran:Schneider 140DDI35300 memiliki 32 titik input yang dibagi menjadi 4 grup dengan masing-masing grup berisi 8 saluran input. Metode pengelompokan ini memfasilitasi pengelolaan dan pembedaan sinyal dari jenis yang berbeda atau dari area yang berbeda.

Tegangan masukan:Menerima 24 volt, dengan rentang tegangan pengoperasian 5 hingga 30 VDC pada "ON", pembacaan tegangan input harus antara -3 dan 5 VDC saat dimatikan.

Masukan saat ini:Schneider 140DDI35300 memiliki arus input minimum 2,0 mA dan maksimum 0,5 mA.

Waktu respons:Waktu respons antara fungsi Nyala dan Mati adalah 1 milidetik. Hal ini membantu menangkap perubahan sinyal masukan ke dalam variasi bus waktu nyata dalam waktu yang lebih singkat dan meningkatkan kinerja waktu nyata serta keakuratan kendali seluruh sistem kendali .

Konsumsi daya:Konsumsi daya modul adalah 1,7 watt, dan setiap input yang digunakan meningkatkannya sebesar 0,36 watt.

Arus bus:Schneider 140DDI35300 menggunakan arus bus sebesar 330mA untuk komunikasi dengan semua perangkat lain dalam sistem.

Apersyaratan berpakaian:Persyaratan dua kata masukan untuk pengalamatan memastikan lokasi yang efisien dan akurat saat melakukan identifikasi sinyal masukan dalam pemrograman PLC.

Logika masukan:Input logika positif dan rangkaian logika sink

Fitur

Okonfigurasi dan modifikasi nline:Karena Schneider 140DDI35300 telah menyediakan fungsi konfigurasi online yang memungkinkan modifikasi pengaturan parameter modul secara fleksibel selama pengoperasian sistem, hal ini memungkinkan teknisi untuk memodifikasi input seperti waktu filter sinyal input, menyalakan atau mematikan sinyal input, dan waktu penyaring sinyal input. fungsi diagnostik, dll. saat sistem sedang beroperasi, sehingga sangat meningkatkan fleksibilitas dan pemeliharaan sistem.

Isolasi kelompok:Schneider 140DDI35300 menggunakan teknik isolasi grup untuk mencegah interferensi dari sinyal masukan dari berbagai grup lain dan meningkatkan stabilitas dan keandalan sistem, khususnya dalam kondisi lingkungan kompleks yang ada di pabrik, sehingga memastikan transmisi akurat dan aktuasi normal komponen sistem.

Akuisisi sinyal yang akurat:Waktu respons yang cepat 1 milidetik dan stabilisasi tegangan input menjamin akuisisi sinyal yang lebih akurat dan respons yang lebih cepat terhadap sinyal input, sehingga meningkatkan akurasi kontrol dan kualitas produk dari proses produksi serta mengurangi kerugian produksi yang berasal dari akuisisi gambar.

Desain konsumsi daya rendah:Konsumsi daya yang rendah dari Schneider 140DDI35300 berarti keandalan yang lebih baik. Konsumsi daya yang lebih sedikit menghasilkan panas yang lebih sedikit sehingga mengurangi kemungkinan kerusakan pada komponen internal modul. Dalam sistem otomasi industri berkelanjutan seperti produksi bahan kimia, pembangkit listrik, dan bidang lainnya, kelancaran pengoperasian modul setiap saat adalah hal yang menjamin keselamatan dan kelangsungan proses produksi. Desain konsumsi daya rendah Schneider 140DDI35300 memastikan pengoperasian stabil jangka panjang di medan berat, mengurangi waktu henti yang disebabkan oleh kegagalan modul, dan meningkatkan keandalan seluruh sistem produksi.

Aplikasi

Pembangkitan Energi:Pembangkit listrik termal besar menggunakan modul Schneider 140DDI35300, yang merupakan bagian dari sistem pemantauan gensetnya. Modul ini mengumpulkan beragam sinyal sensor dari genset. Antara lain, ini mencakup sinyal analog dari sensor suhu oli, sensor suhu air, dan sensor tekanan, yang mengontrol sinyal status dari perangkat switching seperti pemutus sirkuit dan sakelar pisau. Sinyal yang dikumpulkan ditransmisikan ke sistem kendali, di mana operator memantau parameter operasi dan status genset secara real time di ruang kendali pusat.

Bangunan Cerdas:Di gedung perkantoran komersial modern, modul Schneider 140DDI35300 digunakan untuk sistem otomasi gedungnya. Schneider 140DDI35300mengumpulkan sinyal antara lain dari sensor suhu dalam dan luar ruangan serta sensor kelembapan pada sistem pendingin udara, kondisi pengoperasian kipas sistem ventilasi, sinyal inferensi tubuh manusia, dan sinyal sensor intensitas cahaya sistem pencahayaan. Dengan memproses informasi ini menjadi sinyal terkontrol, sistem kontrol dapat mencapai pengaturan cerdas dan pemeliharaan kondisi suhu dan kelembapan dalam ruangan, dalam iklim yang nyaman, dengan secara otomatis mengatur kapasitas pendinginan dan laju aliran udara AC sehubungan dengan suhu dalam dan luar ruangan dan oleh aktivitas manusia yang mengendalikan penyalaan lampu dan mengatur kecerahannya sesuai dengan intensitas cahaya dan pekerjaan yang dilakukan.

Manufaktur Mobil:Di sebuah perusahaan manufaktur mobil besar, modul Schneider 140DDI35300 membantu membangun sistem kontrol otomatis bengkel bodinya. Sejumlah besar robot dipasang di jalur produksi bengkel ini untuk pengelasan, penanganan, dan pekerjaan lainnya, selain beberapa jalur konveyor dan berbagai perlengkapan. Dimanipulasi melalui Schneider 140DDI35300, sistem kontrol dapat melihat dan mendengar semua sinyal status kerja dari setiap robot-sinyal siap robot, sinyal alarm kesalahan, dll.-bersama dengan semua sinyal dari motor jalur konveyor mulai dan berhenti serta mengatur dan melonggarkan posisi perlengkapan. maksimalisasi hasil produksi.
