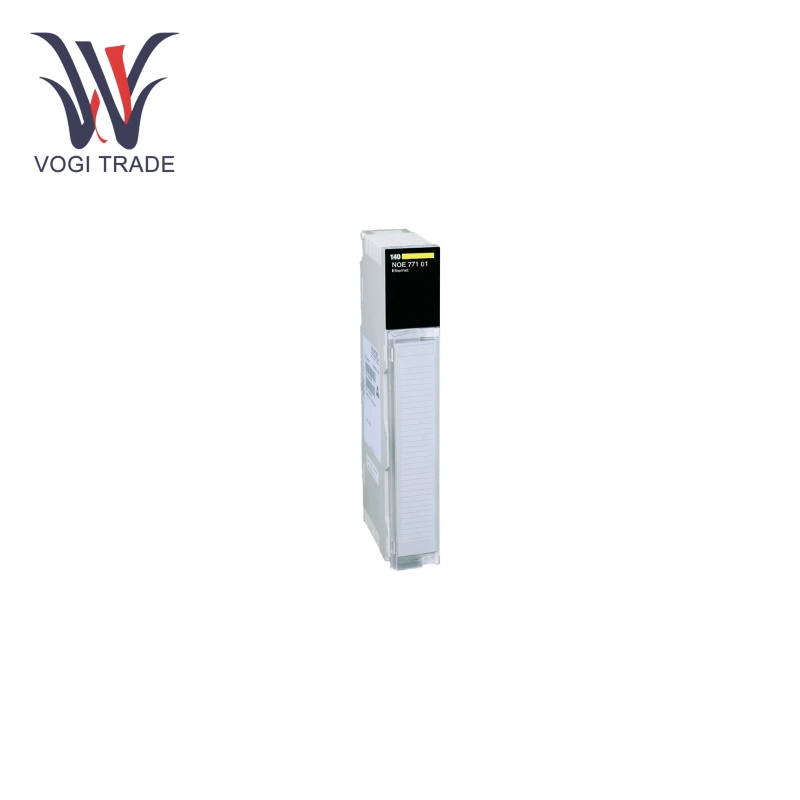

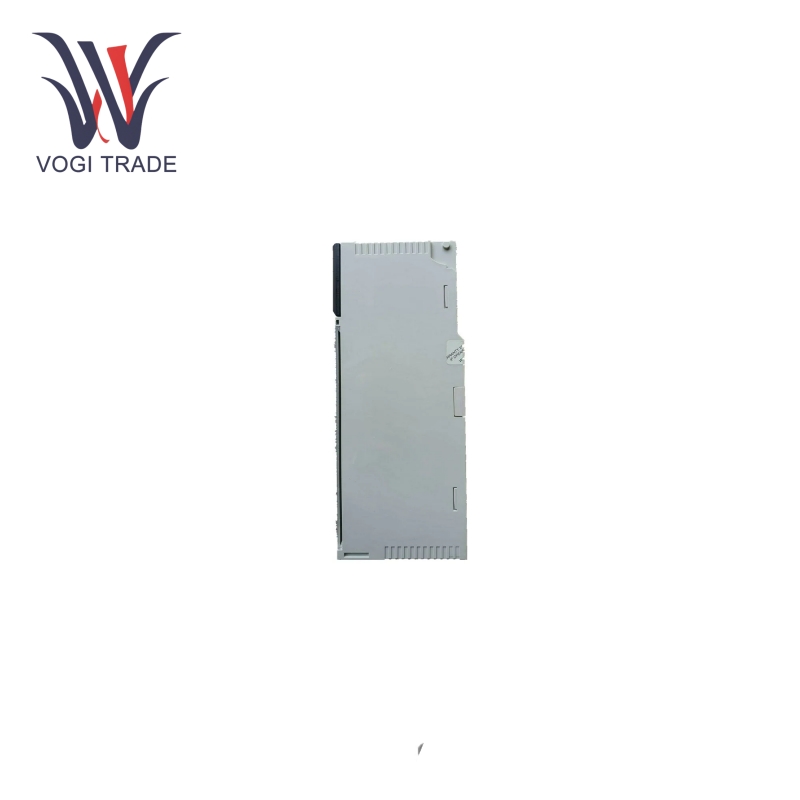

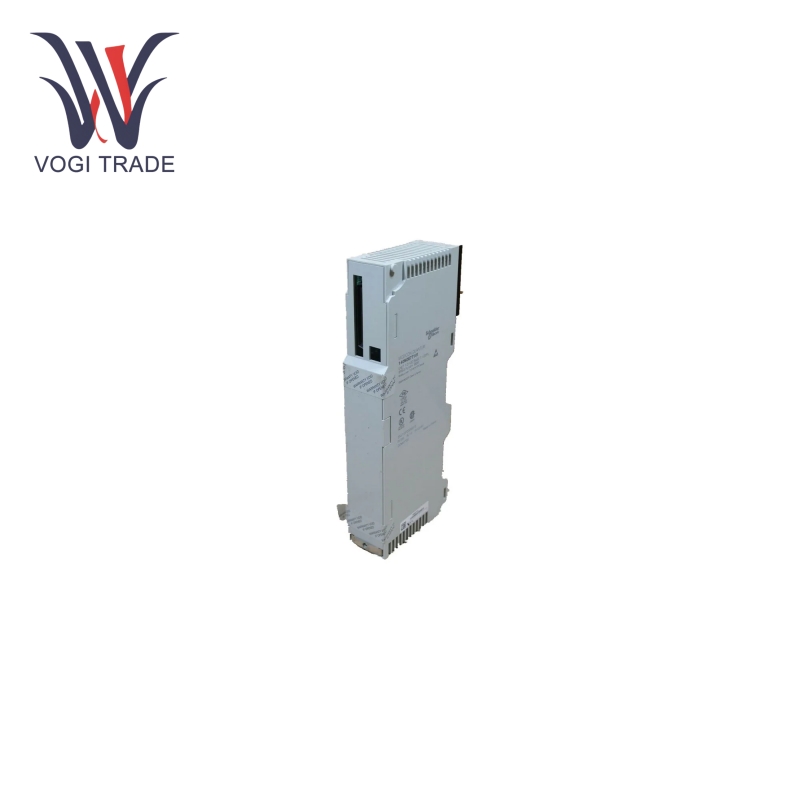

Schneider 140NOE77101

Pelabuhan Komunikasi:Schneider 140NOE77101 dilengkapi dengan port twisted pair RJ45 10 Base-T/100 BaseTX dan port serat optik MT/RJ 100 Base-FX untuk beradaptasi dengan kebutuhan spesifik yang berbeda dari kedua ujung Ethernet, sehingga dapat lebih mudah terhubung ke infrastruktur jaringan yang berbeda.

Tingkat transmisi:Modicon Quantum PLC beroperasi pada kecepatan transmisi 10/100 Mbps, dan dapat berkomunikasi dengan lancar dan efisien dengan perangkat lain melalui Ethernet, meminimalkan penundaan komunikasi untuk aplikasi pemantauan dan kontrol waktu nyata.

Catu daya:Sebagian besar catu daya untuk 140NOE77101 berasal dari catu daya rak, dengan arus maksimum 750 mA @ 5 V DC; desain ini memperhitungkan kesesuaian catu daya standar sistem Modicon Quantum, sehingga pemasangan dan integrasinya lebih mudah dikelola.

Indikator LED:Modul dilengkapi dengan beberapa indikator LED untuk memudahkan pengamatan status modul; indikator ketat termasuk LED untuk aktivitas pengiriman/penerimaan (TXA CT/RX ACT), status pengoperasian rak (AKTIF), status aktivitas jaringan (LINK), status siap modul (SIAP), mode dupleks penuh (F DUPLEX), status jaringan Ethernet (RUN), kesalahan modul Ethernet (FAULT), mode unduh (KERNEL), deteksi tabrakan (COLL) dan indikasi kecepatan data (10 MB/100 MB). Indikator dioda pemancar cahaya ini dengan cepat dan mudah menyampaikan informasi tentang status pengoperasian modul, memfasilitasi pemecahan masalah dan pemeliharaan.

Fitur Produk

Komunikasi Ethernet:Sebagai modul Ethernet TCP/IP, modul ini membentuk hubungan penting antara PLC seri Modicon Quantum dan jaringan berbasis Ethernet untuk komunikasi data antara PLC dan PC, HMI, dan unit jaringan lainnya, memungkinkan kontrol dan pemantauan proses industri yang tepat.

Fungsi Server Web:Modul ini memiliki server Web kelas B30 bawaan. Hal ini memungkinkan konfigurasi pengaturan modul, memeriksa statusnya, dan melihat berbagai pesan diagnostik melalui browser Web. Fitur-fitur ini memungkinkan pengguna mengedit data dari jarak jauh, menyesuaikan parameter, dan mengubah pengaturan, memberikan fleksibilitas dan kenyamanan maksimum untuk konfigurasi dan manajemen sistem.

Pesan Modbus TCP:Pesan Modbus TCP banyak digunakan untuk komunikasi antar perangkat berbeda dalam otomasi industri, dan mendukung pesan TCP; oleh karena itu, modul akan bertindak sebagai klien atau server Modbus TCP untuk memfasilitasi integrasi penuh dengan perangkat dan sistem yang kompatibel dengan Modbus, membantu pertukaran data dengan mudah untuk variabel proses, perintah kontrol, dan informasi status.

Diagnostik dan Pemantauan:Dengan menggunakan halaman web yang telah ditentukan sebelumnya untuk diagnostik, pengguna dapat dengan mudah melacak, mengidentifikasi, dan memecahkan masalah atau kesalahan yang terdeteksi di tingkat modul dan tingkat jaringan. Modul ini juga menyediakan manajemen bandwidth, data global, dan fitur pemindaian I/O yang penting untuk meningkatkan kinerja jaringan. Bersamaan dengan fitur ini terdapat arsitektur redundan hot standby yang meningkatkan keandalan dan ketersediaan dengan menyediakan cadangan jika terjadi kegagalan modul utama.

Peningkatan Firmware:140NOE77101 memungkinkan peningkatan perangkat lunak di lapangan melalui TCP/IP. Hal ini memungkinkan pengguna untuk melakukan pembaruan sederhana pada firmware modul; memastikan fitur-fitur terhangat atau patch terbaru segera tersedia dan tanpa perlu mengganti modul. Hal ini membantu menghemat waktu dan membuat sistem lebih fungsional dan efektif dalam jangka panjang.

Aplikasi Industri

Termasuk pabrik manufaktur, fasilitas pemrosesan bahan kimia, dan jalur produksi makanan dan minuman, perusahaan ini mengintegrasikan Modicon Quantum PLC dengan peralatan otomatisasi proses lainnya untuk mengontrol dan memantau proses produksi, sehingga meningkatkan produktivitas sekaligus memastikan kualitas produk.

Pembangkitan dan Distribusi Tenaga Listrik:Modul ini dapat menghubungkan PLC pada pembangkit listrik dengan komponen sistem tenaga lainnya, seperti generator, trafo, dan switchgear. Hal ini memungkinkan pemantauan real-time terhadap parameter sistem tenaga, perangkat kendali jarak jauh, dan komunikasi antara berbagai sistem kendali.

Wpengolahan air dan air limbah: Aplikasi yang sedang berjalan juga memungkinkan pemantauan dan pengendalian proses seperti penyaringan, desinfeksi, dan distribusi. Melalui komunikasi PLC dengan pompa, katup, dan sensor, hal ini memungkinkan komunikasi yang lancar untuk memastikan pengoperasian proses yang efektif dan bahkan menyediakan air yang aman dan bersih.

Otomasi Bangunan:Dikombinasikan dengan manajemen gedung, ini mengintegrasikan berbagai subsistem ke dalam satu kesatuan, termasuk kontrol HVAC, pencahayaan, dan kontrol akses. Ini memberikan pemantauan dan pengendalian terpusat pada sistem bangunan, meningkatkan efisiensi energi, dan kenyamanan penghuni.
