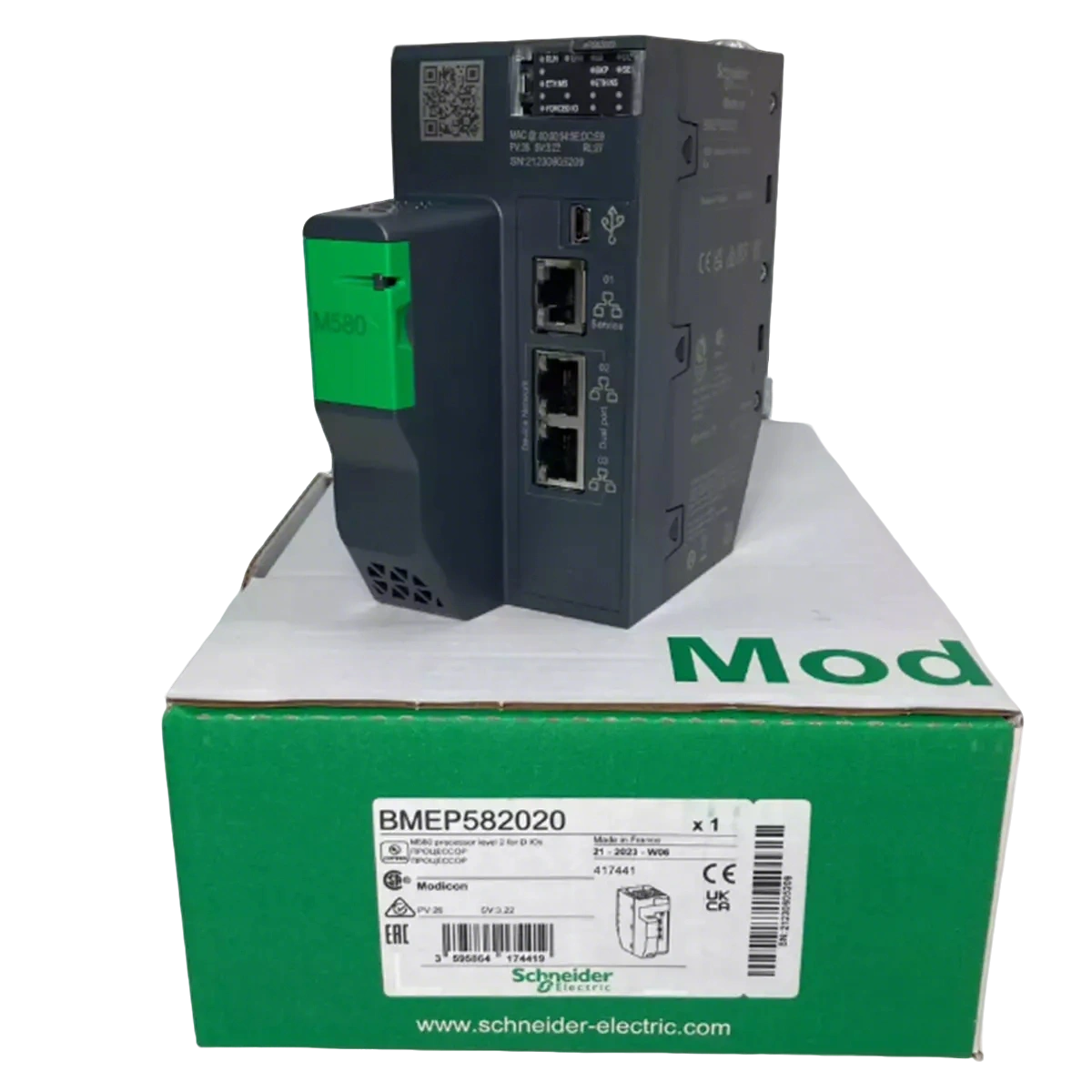

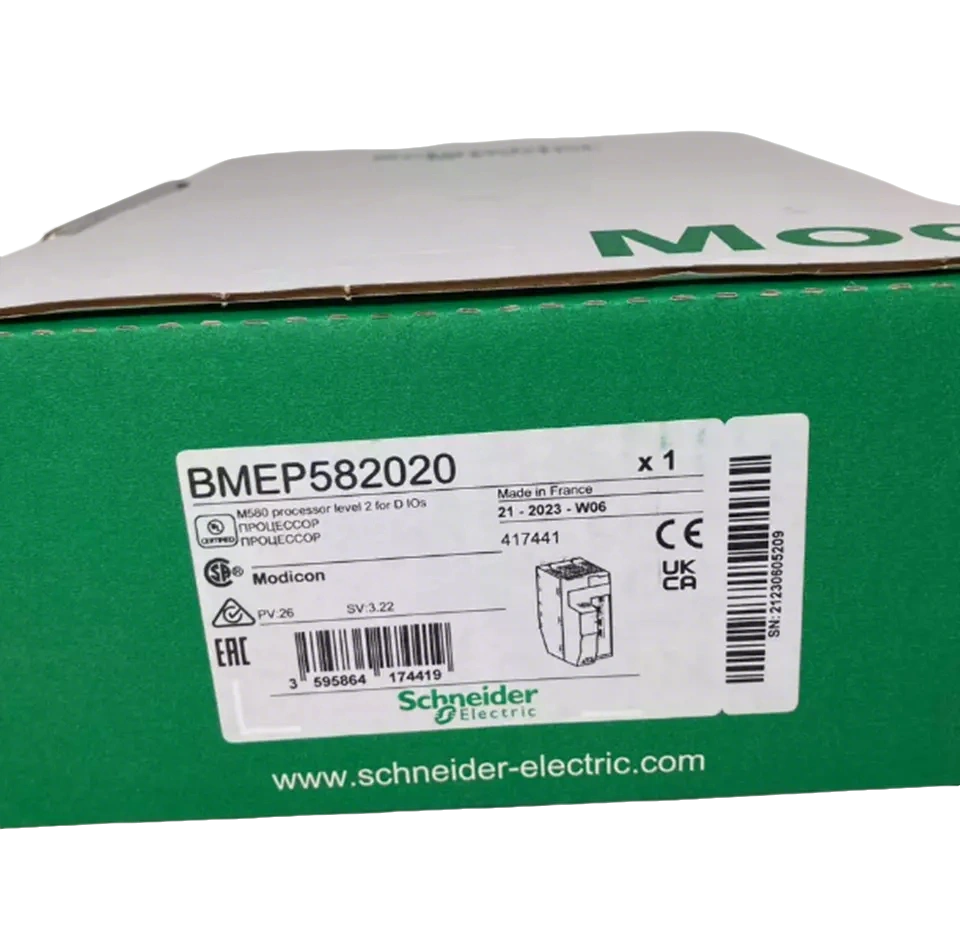

Schneider BMEP582020

Schneider BMEP582020
Rak terkait

Jumlah rak: 4 rak

Kapasitas prosesor I/O lokal

Kapasitas prosesor I/O lokal (diskrit): 2048 I/O (diskrit)

Kapasitas prosesor I/O lokal (analog): 512 I/O (analog)

Saluran khusus lokal (rak lokal)

Jumlah saluran spesifik aplikasi (rak lokal): 72

Aplikasi Timestamping khusus I/O Spesifik

Termasuk link counter, kontrol gerak, HART, encoder SSI.

Periksa terkait

Cek: Kontrol proses, loop yang dapat diprogram

Saluran kontrol

Saluran Kontrol: 1 USB Mini B

Jenis koneksi terintegrasi

Jenis Koneksi Terpadu: 1 Port Layanan Ethernet TCP/IP, 2 Ethernet TCP/IP Device Network Ports

Jumlah peralatan terdistribusi

Jumlah Peralatan Terdistribusi: 128

Kapasitas prosesor modul komunikasi

Kapasitas Prosesor Modul Komunikasi: 2 Modul Komunikasi Ethernet, 6 Modul Antarmuka ASI

Layanan Komunikasi

Layanan Komunikasi: Pemindai DIO

Deskripsi memori

Deskripsi Memori:

Memori flash yang diperluas: penyimpanan data 4 GB

RAM Terpadu: memori sistem 10 kb, memori beban 1 MB, program 768 kb, data 768 kb

Struktur aplikasi

Struktur Aplikasi:

1 tugas utama siklik/periodik

1 Tugas Cepat Acara

64 tugas tambahan

2 tugas cepat tambahan

Jumlah instruksi per ms

Jumlah Instruksi per MS: 7,5 Kins/Ms, di mana 65% adalah operasi Boolean dan 35% adalah aritmatika tetap tetap

Konsumsi saat ini

Konsumsi Saat Ini: 270 Ma, 24 V DC

Keandalan MTBF

Keandalan MTBF: 600000 jam

Tanda

Marking: CE

LED status

LED Status:

1 LED hijau untuk diunduh (DL)

1 LED Merah untuk Kartu Memori atau Kegagalan Flash CPU (Mode Cadangan)

1 LED hijau untuk Ethernet MS (Status Konfigurasi Port Ethernet)

1 LED Merah untuk Ethernet MS (Kesalahan Konfigurasi Port Ethernet)

1 LED hijau untuk EtherCat (status jaringan)

1 LED merah untuk EtherCat (kesalahan jaringan)

1 LED merah untuk kegagalan modul I/O (I/O)

1 LED Merah untuk Kegagalan Prosesor atau Sistem (ERR)
