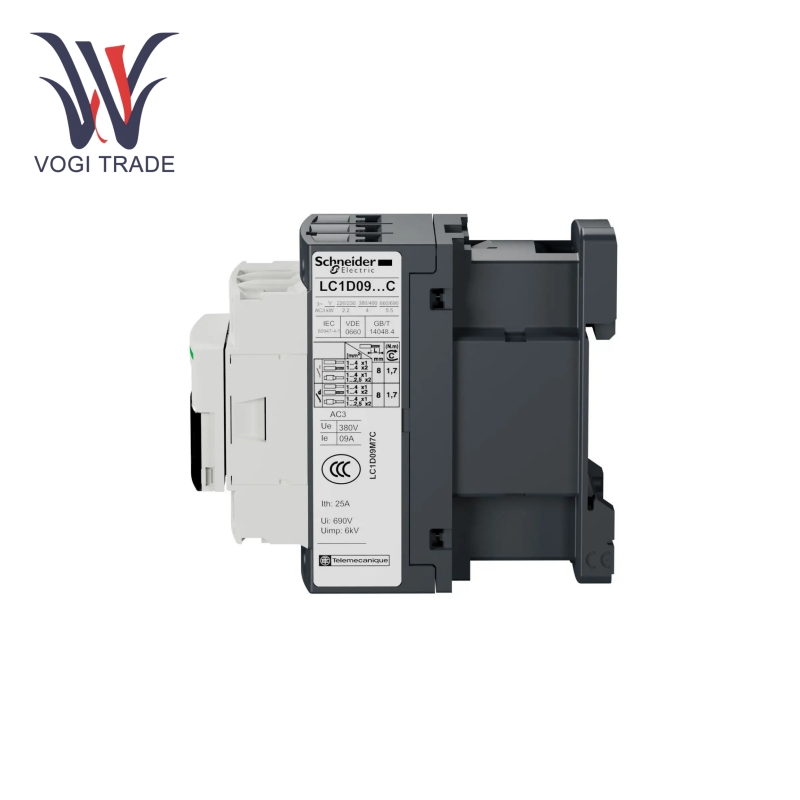

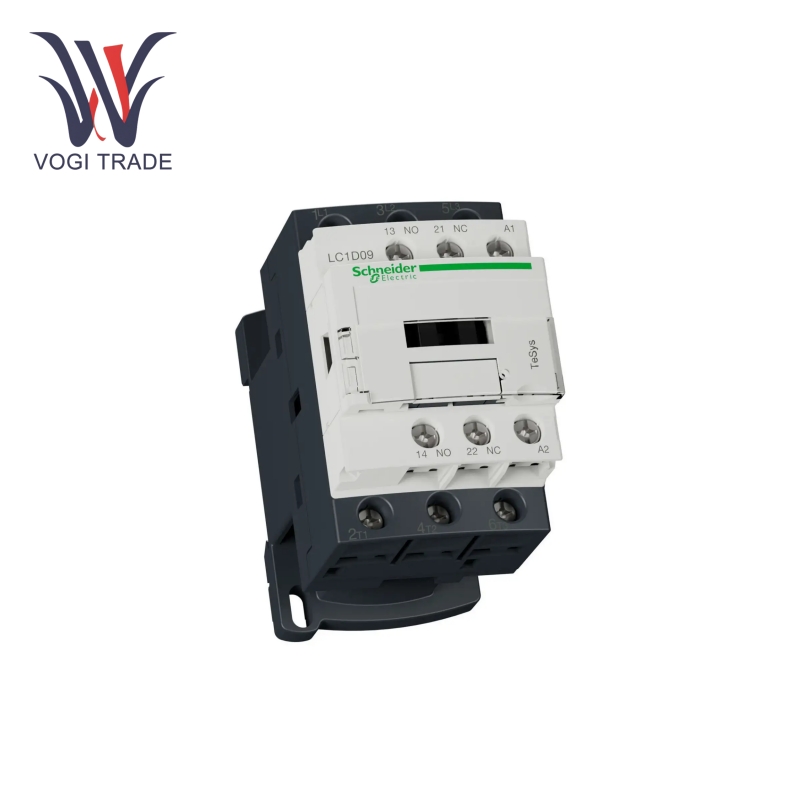

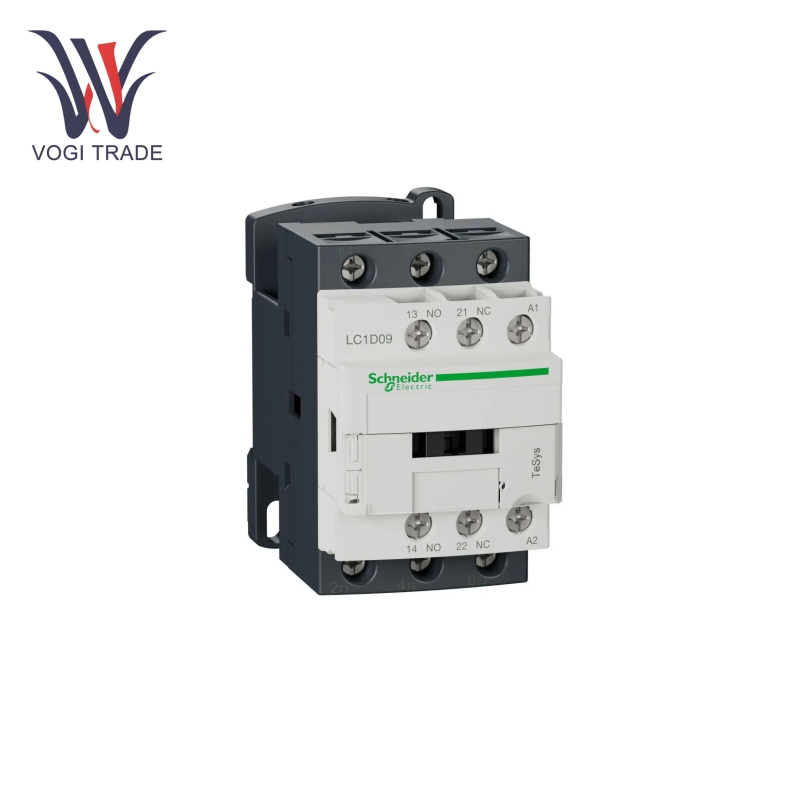

Schneider LC1D09M7C

Dinilai jilidtusia:Tegangan pengenal rangkaian catu daya setidaknya 690V AC (25...400Hz) atau 225V DC. Kumparan tegangan mengadopsi transaksi antara 220 dan 240 volt.

Nilai saat ini:Arus pengenal pada aktivasi AC adalah 9 ampere ≤440 volt, horizontal. Kisaran arus pengenal yang digunakan oleh AC-1 adalah 25 ampere ≤440 volt.

Dinilai menahan arus dalam waktu singkat:105 ampere selama 10 detik. Ketika suhu di bawah 40℃, tegangannya adalah 210 ampere selama 1 detik pada rangkaian catu daya dan 30 ampere untuk 10 menit sisanya. Dalam rangkaian sinyal, arus penahan jangka pendek terukur adalah 100A selama 1 detik, 120A selama 500 milidetik, dan 140A selama 100 milidetik. Tegangan rangkaian kendali 230 V AC, 50/60 Hz.

Arus termal konvensional:25 A untuk sirkuit daya pada <60 °C; 10 A untuk sirkuit non-daya lainnya pada <60 °C.

Kehidupan mekanik dan listrik:15 juta kali untuk masa pakai mekanis, 600.000 kali untuk masa pakai listrik pada 25 A pada tegangan pengenal tidak melebihi 440 V dalam kondisi AC-1, dan 2 juta kali pada 9 A pada tingkat tegangan kurang dari 440 V dalam kondisi AC-3.

Perlawanan:Pada rangkaian daya, resistansi rata-rata adalah 2,5 mO pada Ith 25 A dan 50 Hz. Tegangan isolasi terukur: 690 V untuk sirkuit yang terhubung ke daya dan sinyal.

Nilai tegangan ketahanan impuls:6 persegi panjang.

Fungsi

Kontrol catu daya:Schneider LC1D09M7C dapat mengontrol rangkaian listrik dari hidup hingga mati, terutama motor, pemanas, peralatan mesin, berbagai perangkat listrik, dll. Sangat cocok untuk mengendalikan arus dan tegangan yang lebih besar dengan efisiensi kontrol yang tinggi.

Perlindungan kelebihan beban dan arus pendek:Nilai arus tahan jangka pendek dan parameternya memberikan perlindungan kelebihan beban dan arus pendek tertentu untuk saluran. Ketika arus tidak normal, hal ini dapat mengurangi kerusakan peralatan sampai batas tertentu dan melindungi saluran dan peralatan terkait.

Perlindungan tersandung tegangan rendah:Fungsi ini secara kuantitatif menjamin bahwa ketika tegangan lebih rendah dari nilai tertentu yang telah ditentukan, maka secara otomatis akan trip dan memutus saluran untuk menghindari kerusakan pada peralatan akibat pengoperasian tegangan rendah.

Sinyal transmisi dan kontrol:Perangkat yang digunakan untuk mengontrol jalur catu daya utama, bersama dengan elemen kontrol lainnya, mengeluarkan sinyal transmisi dan kontrol dalam sistem kontrol untuk mencapai fungsi kontrol yang lebih kompleks dan operasi logis.

Ruang Lingkup Aplikasi

Proses produksi industri: Mereka digunakan untuk mengontrol jalur produksi, termasuk menghidupkan dan mematikan motor seperti konveyor, mesin kerja, dan mesin pengemasan untuk memastikan kemajuan normal proses produksi.

Otomatisasi bangunan:mereka digunakan untuk mengontrol catu daya sistem penerangan, sistem pendingin udara, dan sistem elevator untuk meningkatkan efisiensi pemanfaatan energi dan tingkat manajemen serta memastikan manajemen gedung.

Distribusi daya:mereka digunakan untuk mengontrol penyambungan dan pemutusan catu daya untuk menjamin keamanan dan stabilitas jaringan listrik;

Selain itu, mereka juga dapat digunakan dalam pengolahan air, pertambangan, transportasi dan industri lainnya untuk mengontrol pengoperasian berbagai sistem dan peralatan.
