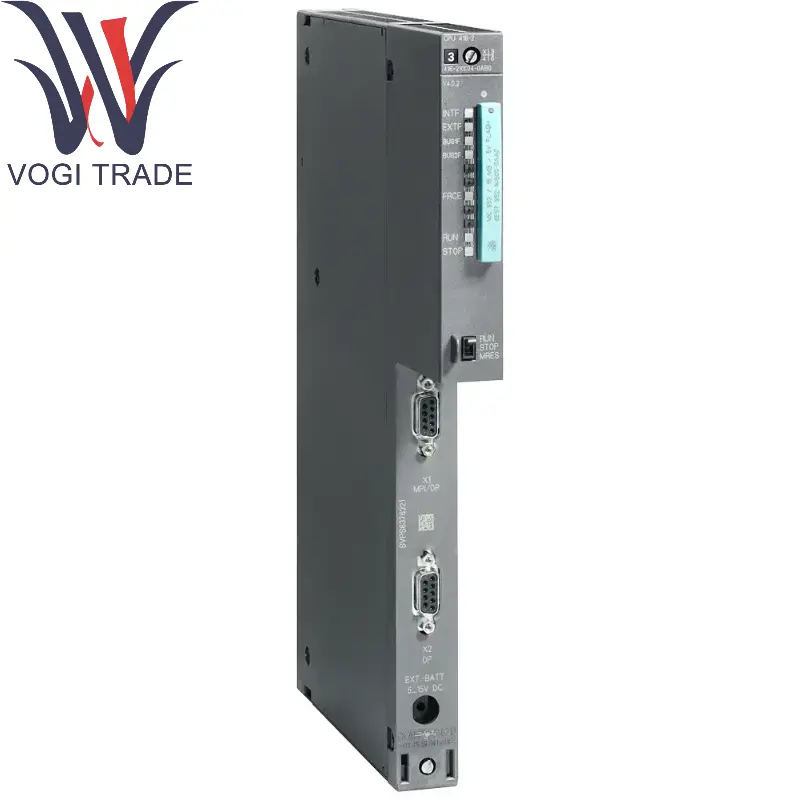

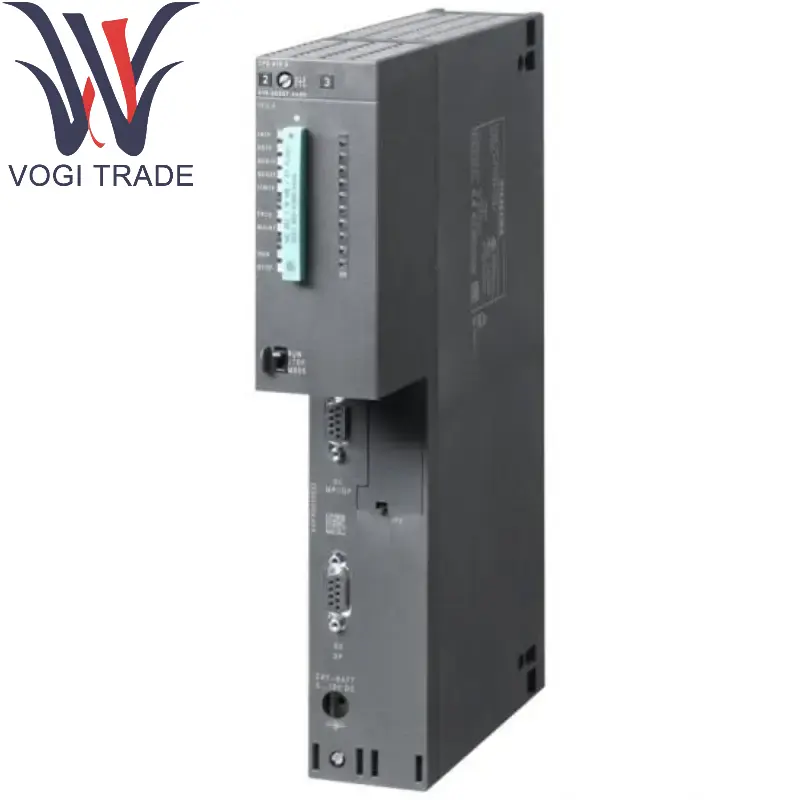

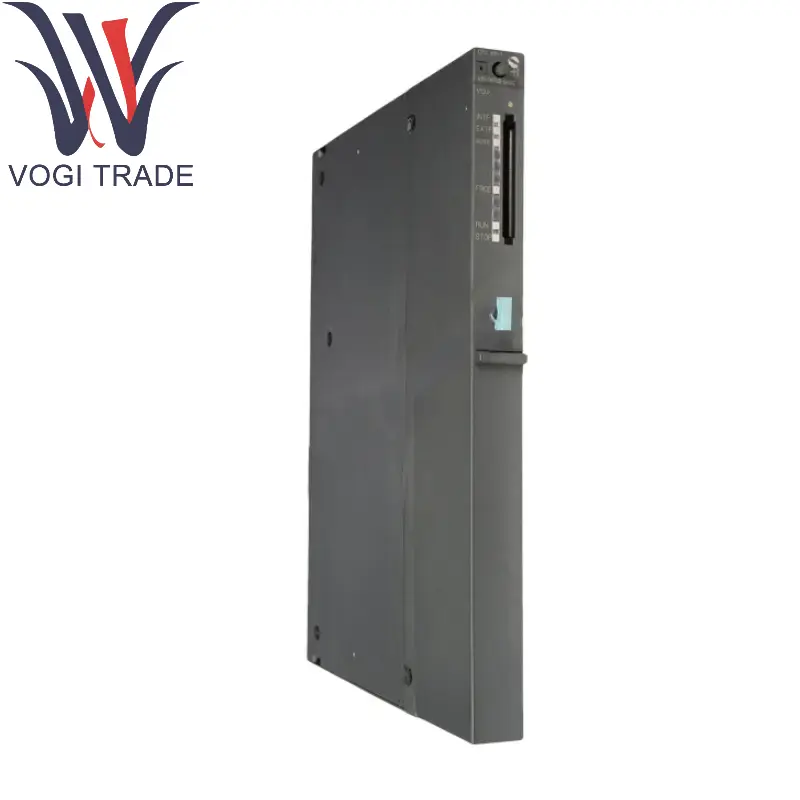

Siemens 6ES7416-2XN05-0AB0

Tinjauan Produk

Model: 6ES7416-2XN05-0AB0

Nama Produk: Simatic S7-400 CPU 416-2

Seri: Siemens S7-400 PLC (pengontrol logika yang dapat diprogram berkinerja tinggi)

POSISI: Unit kontrol menengah-ke-tinggi, cocok untuk tugas otomatisasi yang kompleks, dengan daya pemrosesan dan skalabilitas yang kuat.

Deskripsi produk

Jenis CPU: Siemens 6ES7416-2XN05-0AB0 adalah CPU berkinerja tinggi dalam seri S7-400, dilengkapi dengan prosesor ganda (2 core fisik independen), mendukung pemrosesan paralel beberapa tugas.

Konfigurasi Memori:

Memori kerja: 2,8 MB (untuk Program dan Penyimpanan Data).

Memori beban: Siemens 6ES7416-2XN05-0AB0 mendukung kartu memori yang diperluas (maksimum 64 MB).

Kecepatan eksekusi: 0,08 ms/1000 instruksi (operasi biner), cocok untuk skenario kontrol berkecepatan tinggi.

Kemampuan komunikasi: Mengintegrasikan antarmuka komunikasi berganda (MPI/DP), mendukung protokol master-slave Profibus-DP, dan dapat memperluas modul Ethernet.

Detail Produk

Spesifikasi perangkat keras

Tegangan catu daya: 24V DC (kisaran yang diijinkan 20.4V-28.8V).

Konsumsi Daya: Nilai khas sekitar 10W (tergantung pada beban).

Kemampuan Ekspansi I/O: Siemens 6ES7416-2XN05-0AB0 mendukung hingga 21.000 I/OS digital atau 5.000 I/OS analog (melalui rak ekspansi).

Timer/Counter: 256 timer, 256 counter.

Desain Modular: Siemens 6ES7416-2XN05-0AB0 mendukung swapping panas (modul parsial dapat diganti selama operasi).

Fitur Perangkat Lunak

Lingkungan Pemrograman: Langkah 7 (Kompatibel Portal TIA).

Bahasa Pemrograman: Mendukung LAD, FBD, STL, SCL, grafik, dll.

Fungsi diagnostik: buffer diagnostik bawaan, mendukung interupsi perangkat keras, alarm kesalahan dan pemantauan jarak jauh.

Protokol komunikasi

Antarmuka Profibus-DP terintegrasi (port kombinasi MPI/DP).

Mendukung Profibus, Industri Ethernet (Modul Ekspansi Diperlukan), OPC UA, dll.

Area aplikasi

Otomatisasi Industri: Kontrol jalur produksi yang kompleks seperti manufaktur mobil, industri kimia, dan metalurgi.

Kontrol proses: Sistem SCADA untuk industri proses besar (seperti minyak dan gas).

Infrastruktur: Pabrik pengolahan air, sistem distribusi daya.

Skenario Keandalan Tinggi: Sistem Redundan (dapat dikonfigurasi sebagai CPU redundan tipe-H).

Tugas intensif data: Pemrosesan volume data besar, kontrol algoritma canggih (seperti kontrol multi-loop PID).

Keuntungan utama

KINERJA TINGGI: Prosesor dual-core cocok untuk pemrosesan paralel multi-tugas.

Keandalan Tinggi: Siemens 6ES7416-2XN05-0AB0 Mendukung konfigurasi redundan dan mode gagal-aman (perlu dicocokkan dengan modul pengaman).

Ekspansi Fleksibel: Ekspansi sistem skala besar dicapai melalui I/O terdistribusi (seperti ET 200m).

Catatan

Kompatibilitas: Siemens 6ES7416-2XN05-0AB0 perlu digunakan dengan modul S7-400 seri I/O (seperti modul digital 6ES7421-1BL00-0AA0).

Persyaratan disipasi panas: Pastikan ventilasi selama pemasangan untuk menghindari lingkungan suhu tinggi.
