Siemens 6ES7515-2TN03-0AB

Deskripsi produk

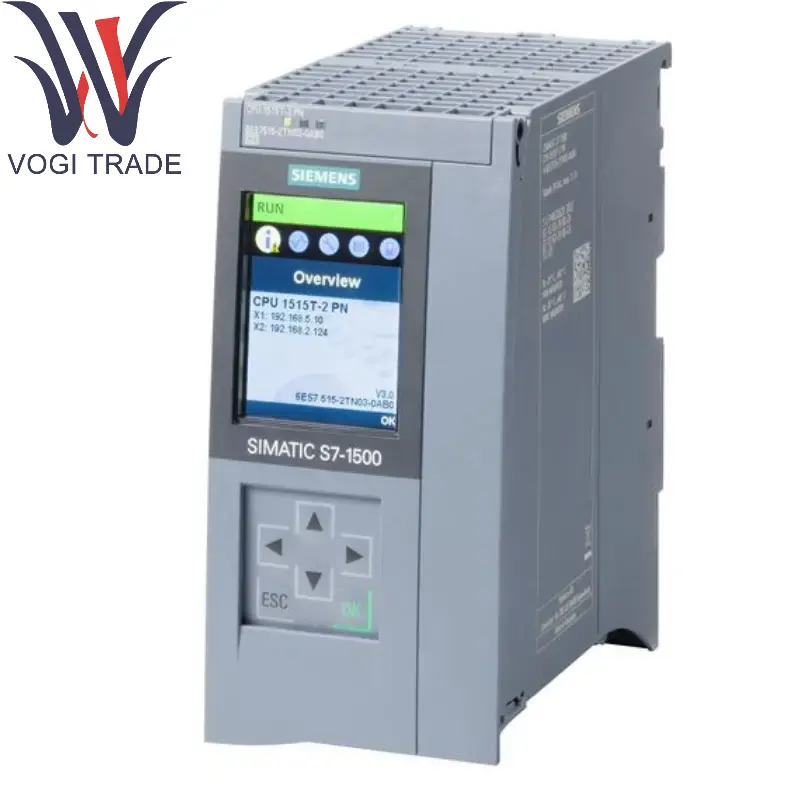

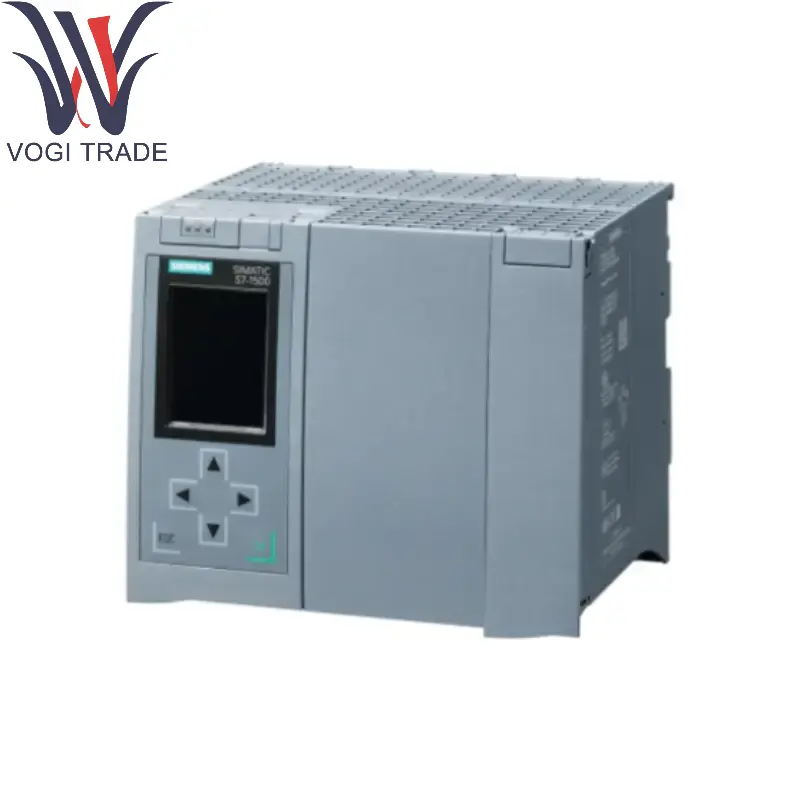

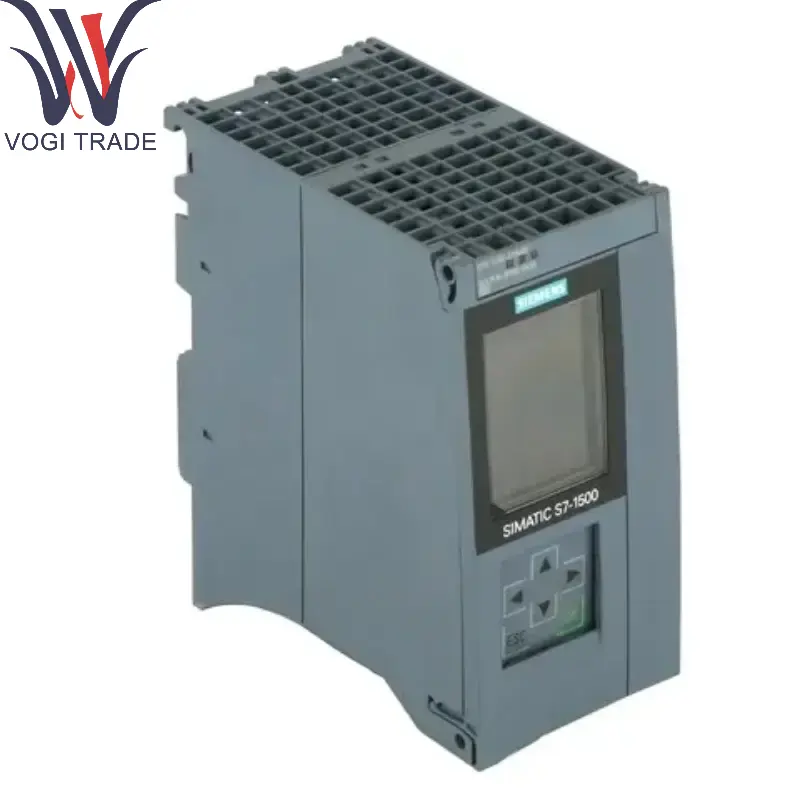

Siemens 6ES7515-2TN03-0AB adalah modul CPU berkinerja tinggi dari seri Simatic Simatic S7-1500, milik model CPU 1515-2 PN.

POSISI: Pengontrol mid-to-high-end, cocok untuk tugas otomatisasi yang kompleks.

Fitur Inti: Siemens 6ES7515-2TN03-0AB mendukung komunikasi profinet, kekuatan pemrosesan yang kuat, memori besar, cocok untuk skenario kontrol otomatisasi industri.

PENDAHULUAN PRODUK

Fitur utama

Kinerja prosesor:

Waktu eksekusi instruksi bit adalah sekitar 1ns, mendukung logika berkecepatan tinggi dan operasi aritmatika.

Konfigurasi Memori:

Memori kerja: 1 MB (untuk program dan data).

Memori pemuatan terintegrasi: 8 MB (dapat diperluas melalui kartu memori simatic).

Antarmuka komunikasi:

Port 2 × Profinet: Dukung Gigabit Ethernet, termasuk fungsi IRT (isochronous real-time), cocok untuk aplikasi real-time seperti kontrol gerak.

Siemens 6ES7515-2TN03-0AB Dukungan OPC UA, TCP/IP, HTTP dan protokol lainnya.

Kemampuan ekspansi:

Mendukung hingga 32 modul (termasuk I/O, modul komunikasi, dll.).

Kontrol Gerak:

Fungsi kontrol PID terintegrasi, dapat dihubungkan ke drive servo untuk kontrol yang tepat.

Lingkungan Pemrograman

Perangkat lunak TIA Portal (Portal Otomasi Terpadu yang Total Terpadu) diperlukan untuk konfigurasi dan pemrograman, mendukung berbagai bahasa, seperti SCL, LAD, FBD, dll.

Detail Produk

Parameter teknis

Tegangan catu daya: 24V DC (kisaran yang diijinkan 19.2V - 28.8V).

Konsumsi Daya: Nilai tipikal sekitar 10W (tergantung pada konfigurasi).

Dukungan I/O Digital: Siemens 6ES7515-2TN03-0AB dapat diperluas ke ribuan poin melalui modul ekspansi.

Pemrosesan Analog: Membutuhkan modul analog (seperti 6ES7531-7KF00-0AB0).

Level Perlindungan: IP20 (perlu dipasang di kabinet kontrol).

Fungsi tambahan

Fungsi diagnostik: Siemens 6ES7515-2TN03-0AB mendukung diagnosis tingkat modul dan diagnosis jaringan, dan dapat dipantau dari jarak jauh melalui server web.

Integrasi Keselamatan: Dapat digunakan dengan modul gagal-aman untuk mencapai fungsi keselamatan (seperti mode stop safety).

Bidang aplikasi

Manufaktur: Jalur produksi otomotif, mesin pengemasan, sistem perakitan.

Industri proses: Kontrol proses dalam industri kimia dan farmasi.

Otomasi Logistik: Sistem Pergudangan dan Penyortiran, Kontrol Sabuk Konveyor.

Manajemen Energi: Pemantauan dan Penjadwalan Tenaga Angin dan Sistem Fotovoltaik.

Kontrol Gerak: Peralatan Mesin CNC, Kontrol Kolaboratif Robot (diperlukan sistem drive).

Pertimbangan seleksi

Persyaratan Ekspansi: Jika diperlukan lebih banyak poin I/O atau modul komunikasi (seperti Profibus, RS485), diperlukan pembelian tambahan.

Kartu Memori: Siemens 6ES7515-2TN03-0AB disarankan untuk menggunakan kartu memori simatic khusus Siemens (seperti 6ES7954-8LBXX-0AA0) untuk cadangan program.

Persyaratan disipasi panas: Pastikan lingkungan pemasangan berventilasi dengan baik untuk menghindari kinerja yang mempengaruhi suhu tinggi.
