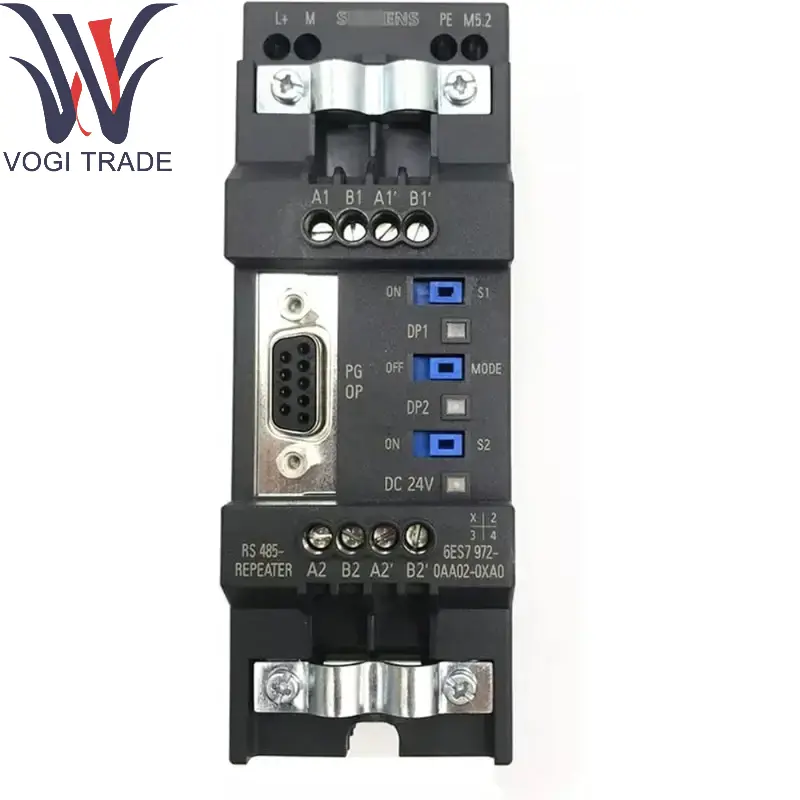

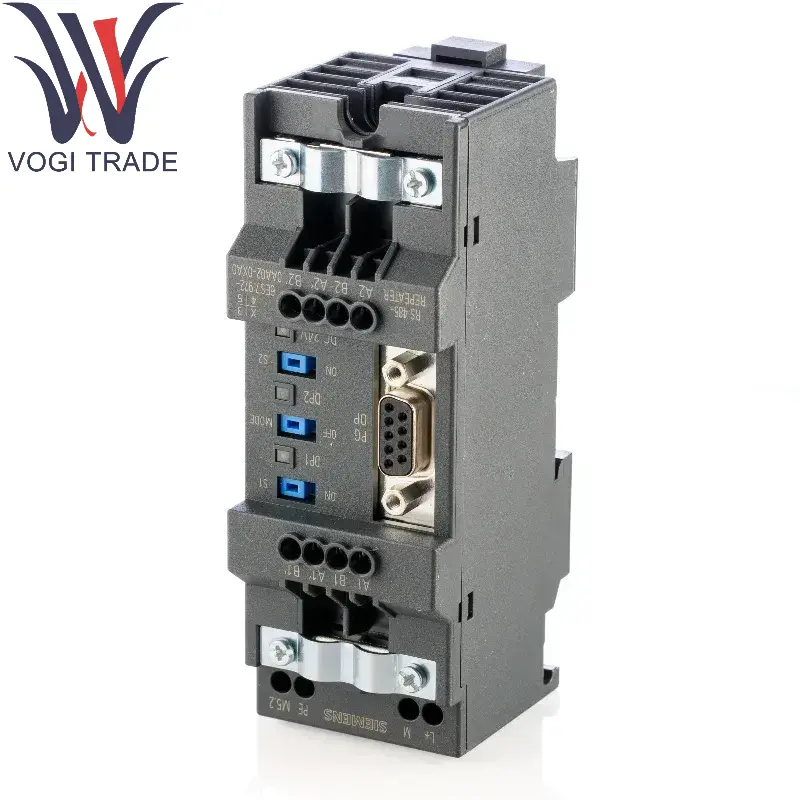

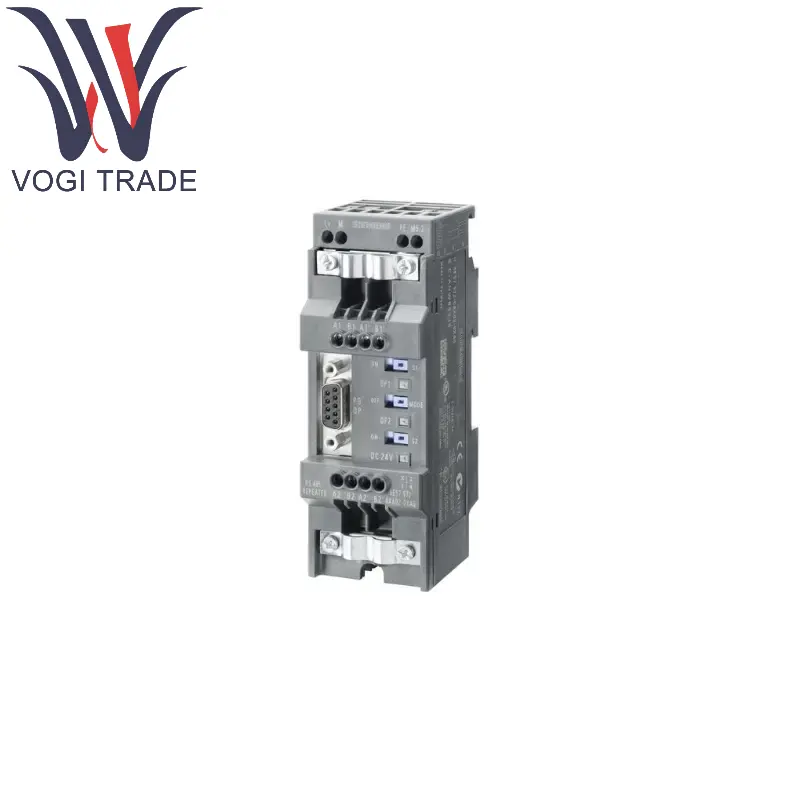

Siemens 6ES7972-0AA02-0XA0

Deskripsi produk

Fungsi:

Siemens 6ES7972-0AA02-0XA0 untuk koneksi fisik jaringan DP profibus, memberikan resistensi terminal dan fungsi relai sinyal.

Siemens 6ES7972-0AA02-0XA0 mendukung teknologi FastConnect untuk menyederhanakan proses pengupasan dan pemasangan kabel.

Resistansi terminal terintegrasi (sakelar dengan sakelar), cocok untuk node akhir jaringan.

Karakteristik Fisik:

Bahan perumahan: Plastik berkekuatan tinggi dengan desain perisai.

Antarmuka: 9-pin D tipe pria/wanita (tergantung pada aplikasi spesifik).

Sambungan Kabel: Melalui Terminal Sekrup atau Plug-in FastConnect.

Parameter Listrik:

Tegangan kerja: 5V (ditenagai oleh bus).

Konsumsi arus maksimum: ≤50 mA.

Tingkat Perlindungan: IP20 (cocok untuk lingkungan kabinet kontrol industri).

Kesesuaian:

Kompatibel dengan semua perangkat DP Siemens Profibus (seperti PLC, ET200 yang didistribusikan I/O, dll.).

Mematuhi Standar Internasional Profibus (IEC 61158).

Metode Instalasi:

Langsung pasang ke antarmuka Profibus perangkat, atau hubungkan beberapa node secara seri melalui kabel.

Area aplikasi

Otomatisasi Industri:

Jaringan DP Profibus yang digunakan untuk menghubungkan Siemens S7-300/400/1500 Series Plc.

Antarmuka komunikasi sistem I/O terdistribusi (seperti ET200M/ET200SP).

Manufaktur:

Komunikasi Profibus untuk Kontrol Jalur Produksi dan Motor Drive (seperti Siemens Inverter).

Kontrol proses:

Integrasi bus instrumentasi (meter aliran, sensor).

Infrastruktur:

Jaringan dengan perangkat profibus lain dalam membangun otomatisasi.

Pertimbangan lainnya

Resistensi Terminal:

Resistansi terminal harus diaktifkan di kedua ujung jaringan (ditetapkan oleh sakelar pada konektor).

Persyaratan Kabel:

Dianjurkan untuk menggunakan pasangan twisted siemens yang dilindungi (seperti 6xv1830-0eh10).

Model alternatif:

6ES7972-0BA12-0XA0 (versi dengan port pemrograman).
