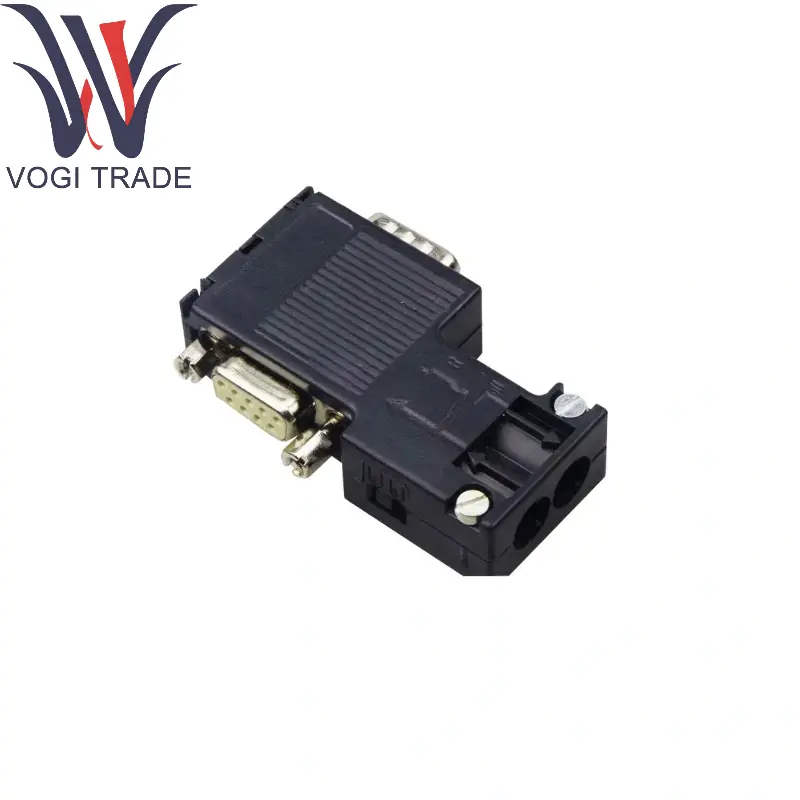

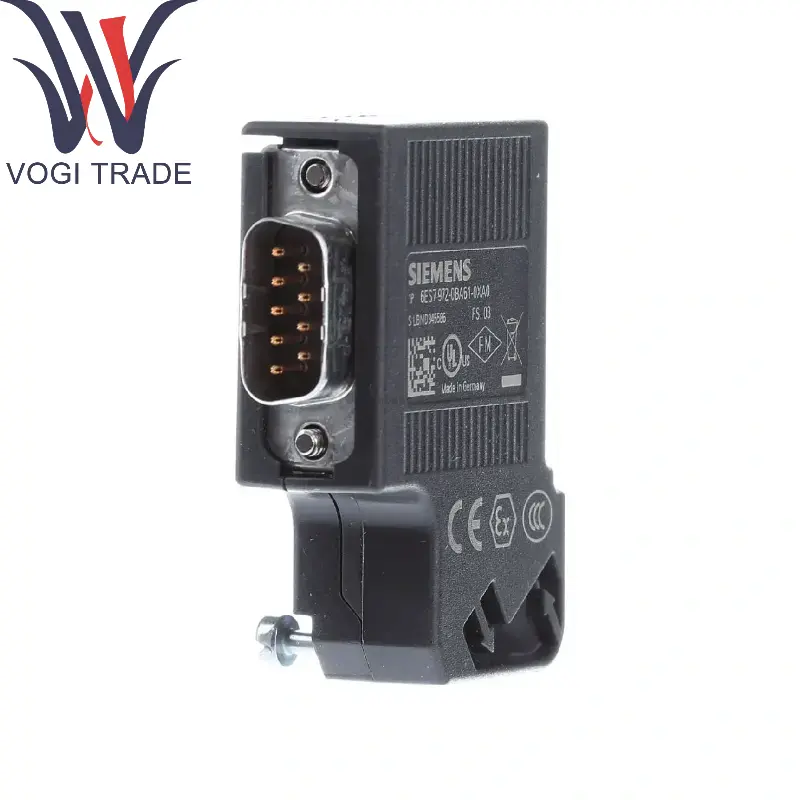

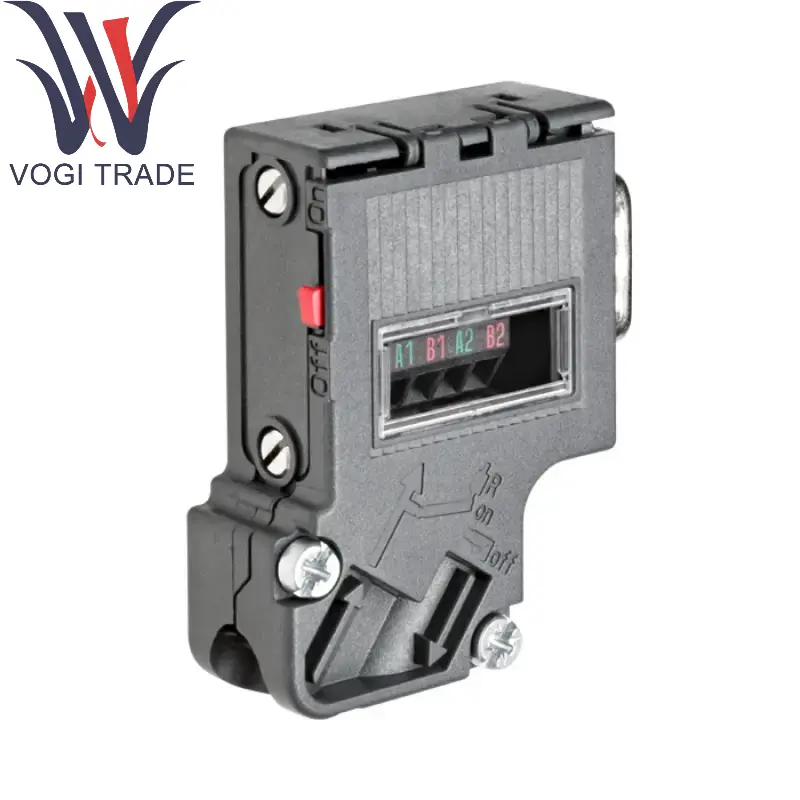

Merek: SiemensDeskripsi: Konektor Bus RS485Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 1Istilah pembayaran: T/T.Port Pengiriman: ShenzhenSiemens 6ES7972-0BA61-0XA0 SIMATIC DP, Sambungan Koneksi untuk Profibus hingga 12 Mbit/S 35 Derajat Outlet Kabel, Metode Perpindahan Insulasi FastConnect, tanpa PG Socket
| Pembuatan |
Siemens |
| Nomor Model |
6ES7972-0BA61-0XA0 |
| Katalog |
SIMATIC DP |
| Negara asal |
Jerman |
| Kode HS |
8538900000 |
| Dimensi |
1.58cm × 5.4cm × 3.95cm |
| Dimensi pengemasan |
3.58cm × 7.4cm × 5.95cm |
|
|
0,029kg |
Deskripsi produk
Fungsi:
Siemens 6ES7972-0BA61-0XA0 Digunakan untuk menghubungkan perangkat DP Profibus (seperti PLC, HMI, drive, dll.) Ke jaringan RS485.
Siemens 6ES7972-0BA61-0XA0 Memberikan resistor terminal (sakelar dengan sakelar) untuk memastikan stabilitas transmisi sinyal.
Antarmuka pemrograman terintegrasi (antarmuka PG) untuk akses langsung ke jaringan melalui perangkat pemrograman (seperti Siemens PG atau Adaptor PC).
Fitur Desain:
Desain plug-in: Mendukung pemasangan dan penghapusan cepat.
Koneksi perisai: Terminal pembumian perisai bawaan untuk mengurangi gangguan elektromagnetik (EMI).
Tingkat transmisi data: Mendukung tingkat standar DP Profibus (9,6 kbps hingga 12 Mbps).
Parameter teknis
Parameter ： Spesifikasi
Interfac ： Ketik Sub-D 9-Pin (Wanita)
Protokol Jaringan ： Profibus DP (IEC 61158 sesuai)
Terminal Resistor ： Switchable (ON/OFF)
Jumlah node maksimum ： 32 (tanpa repeater)
Panjang kabel (12 Mbps) ： 100 meter (dengan resistor terminal)
Suhu Operasi ： -20 ° C hingga +60 ° C
Level Perlindungan ： IP20 (Penggunaan Dalam Ruangan)
Kompatibilitas ： Siemens S7-200/300/400/1200/1500, dll.
Area aplikasi
Otomatisasi Industri:
Siemens 6ES7972-0BA61-0XA0 Digunakan untuk menghubungkan PLC (seperti S7-300/400), I/O terdistribusi (seri ET200) dan perangkat lainnya.
Siemens 6ES7972-0BA61-0XA0 Membangun Jaringan DP Profibus untuk mencapai pertukaran data berkecepatan tinggi antar perangkat.
Kontrol proses:
Sensor terhubung, aktuator, dan sistem kontrol di industri seperti industri minyak bumi dan kimia.
Manufaktur:
Otomasi Jalur Produksi (seperti manufaktur mobil, kemasan makanan).
Otomasi Bangunan:
Sistem HVAC terintegrasi, kontrol pencahayaan, dll.
Catatan
Resistensi Terminal: Konektor bus di kedua ujung jaringan perlu mengaktifkan resistensi terminal, dan node perantara perlu dimatikan.
Jenis Kabel: Disarankan untuk menggunakan pasangan twisted terlindung (seperti Siemens 6XV1830-0EH10).
Persyaratan pentanahan: Pastikan lapisan perisai dihubungkan pada satu titik untuk menghindari gangguan kebisingan.
