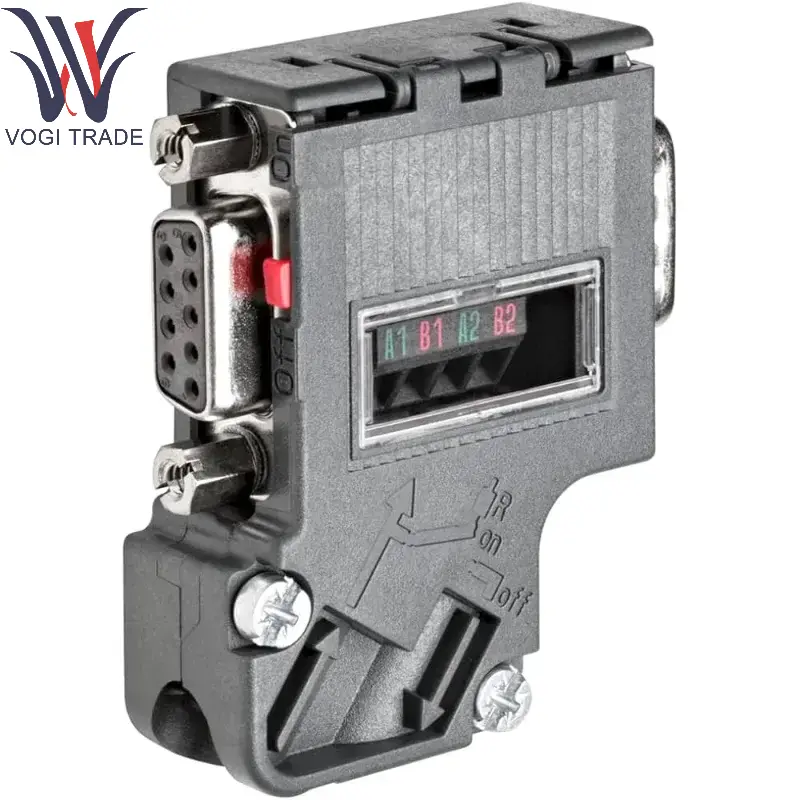

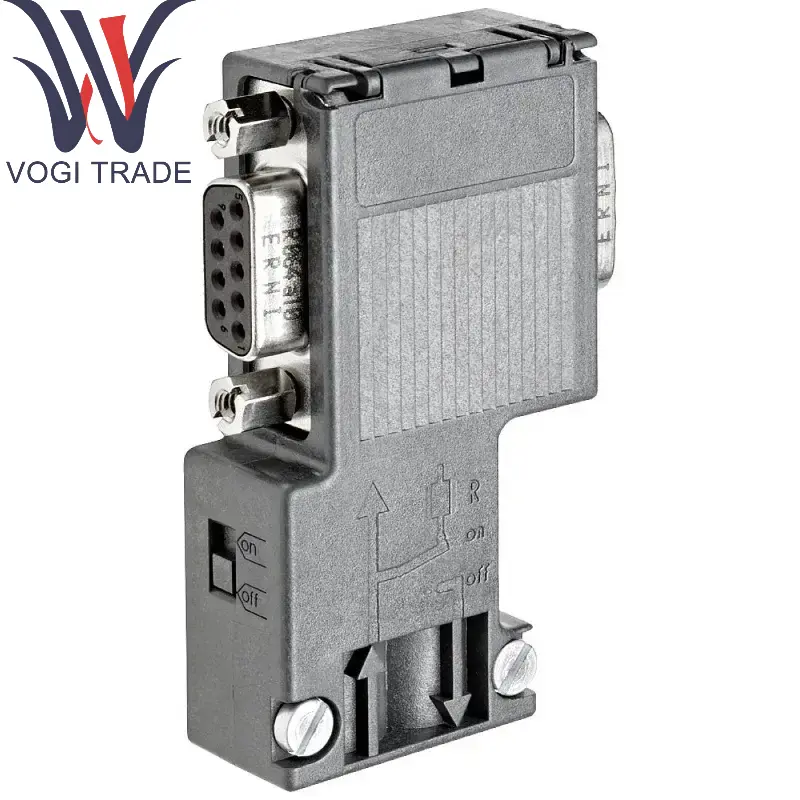

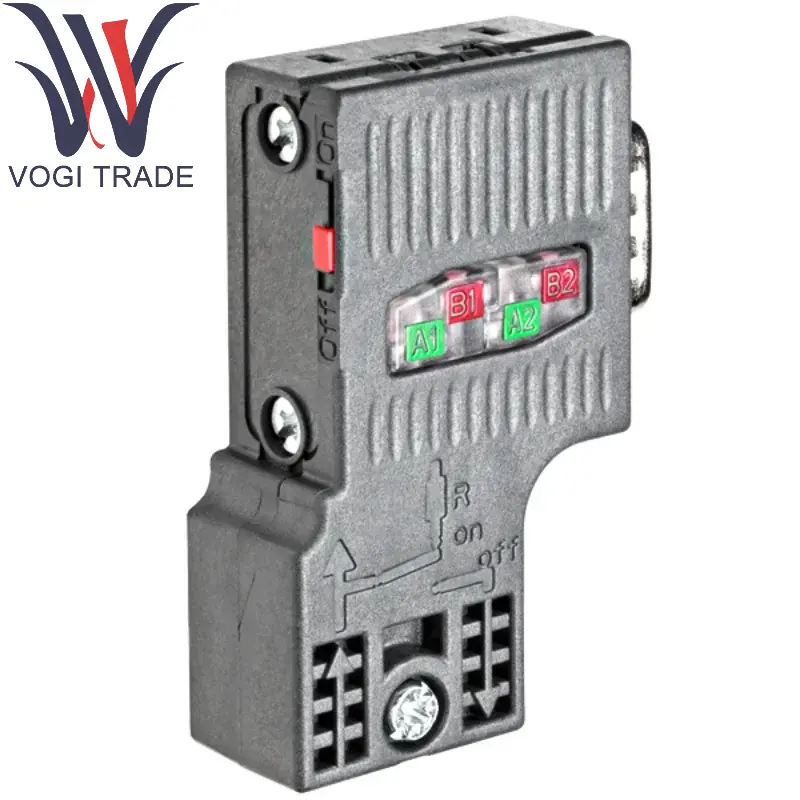

Siemens 6ES7972-0BB42-0XA0

Deskripsi produk

Jenis: Konektor bus

Desain:

Outlet kabel 90 °: Menghemat ruang dan cocok untuk pemasangan kompak.

Port pemrograman terintegrasi (port PG): Siemens 6ES7972-0BB42-0XA0 memungkinkan perangkat pemrograman dihubungkan tanpa menghentikan mesin, yang lebih mudah untuk debugging dan pemeliharaan.

Tujuan: Siemens 6ES7972-0BB42-0XA0 Digunakan untuk menghubungkan kabel dan perangkat jaringan DP Profibus.

Detail Produk

Parameter teknis

Fitur spesifikasi

Jenis Antarmuka Profibus DP (Antarmuka Sub-D 9-Pin)

Sudut outlet kabel siku 90 °

Tingkat transmisi data mendukung 9,6 kbps ~ 12 mbps

Resistor terminasi dapat diaktifkan dengan sakelar

Kelas Perlindungan IP20 (Penggunaan Dalam Ruangan)

Kompatibilitas sesuai dengan Profibus IEC 61158/EN 50170

Suhu operasi -20 ° C ~ +60 ° C

Karakteristik fisik

Warna: Biasanya hitam atau abu -abu gelap.

Bahan: Perumahan plastik tahan api, lapisan pelindung logam.

Karakteristik Listrik

Arus Maksimum: 500 Ma.

Area aplikasi

Otomatisasi Industri:

Antarmuka Profibus DP untuk Menghubungkan Simatic S7-300/400/1500 PLC.

Koneksi jaringan untuk ET 200 modul I/O terdistribusi, konverter frekuensi, HMI dan perangkat lainnya.

Skenario kunci:

Jalur produksi yang membutuhkan pemrograman atau diagnosis online.

Instalasi kabinet listrik yang dibatasi ruang.

Instalasi dan Gunakan Instruksi

Metode Pengkabelan:

Hubungkan Kabel Profibus melalui antarmuka Sub-D 9-pin.

Resistansi terminal harus diaktifkan untuk peralatan terminal (sakelar diatur ke "on").

Catatan:

Resistensi terminal harus digunakan di kedua ujung jaringan.

Hindari jari -jari lentur kabel yang terlalu kecil.

Keuntungan dan fitur

Keandalan: Desain asli Siemens untuk memastikan stabilitas jaringan Profibus.

Kenyamanan: Port PG terintegrasi mendukung commissioning cepat dan mengurangi waktu henti.

Kompatibilitas: Secara luas mendukung Siemens dan perangkat profibus pihak ketiga.
