TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05

Ikhtisar Produk

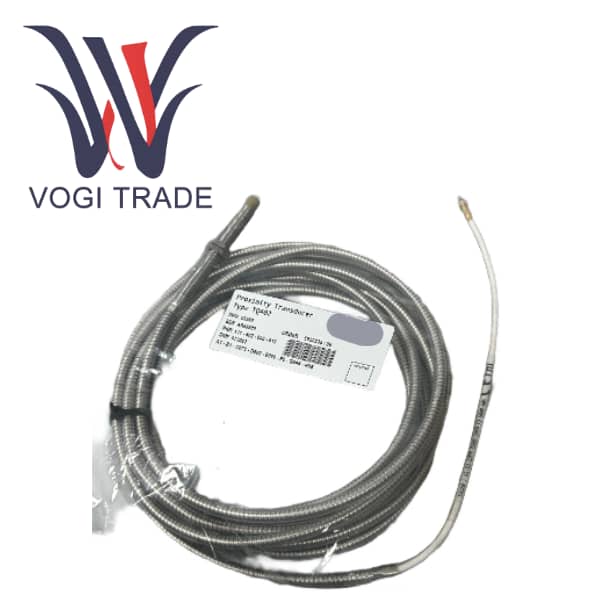

Produk ini adalah sensor perpindahan arus eddy non-kontak TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05 yang diproduksi oleh Meggitt (Vibra-Meter ®), yang merupakan produk aman secara intrinsik yang dirancang khusus untuk lingkungan yang berpotensi ledakan. Transduser Kedekatan termasuk dalam sistem pengukuran kedekatan yang terdiri dari TQ402/TQ412, EA402, dan IQS900, yang digunakan untuk pemantauan terus menerus dan tepat terhadap getaran radial dan perpindahan aksial mesin berputar di area berbahaya.

Nomor pesanan spesifik ini menunjukkan bahwa sensor ini tidak hanya memiliki kinerja tinggi dari seri TQ402, tetapi juga telah lulus sertifikasi keselamatan intrinsik "Ex i" yang ketat, dan dapat digunakan dengan aman di lingkungan Zona 0, 1, 2 dengan gas yang mudah terbakar dan meledak seperti minyak bumi, industri kimia, dan gas alam. Konfigurasi TQ402 mencakup panjang housing 75mm, kabel terintegrasi 5 meter, dan selang baja tahan karat fleksibel dengan selubung FEP untuk perlindungan. TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05 adalah solusi yang sangat andal dan aman yang dirancang untuk skenario aplikasi yang menuntut.

Spesifikasi dan parameter produk

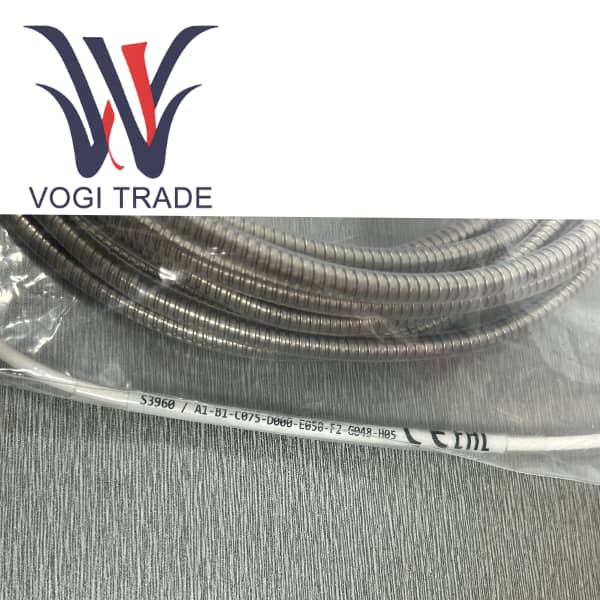

Analisis konfigurasi terperinci dari nomor pesanan

A1              Standar Lingkungan - Tipe aman secara intrinsik (Contoh i). Inilah perbedaan inti dari model sebelumnya, yang menunjukkan bahwa sensor ini mematuhi standar keamanan intrinsik tahan ledakan.

B1              Ulir shell - Ulir metrik M10 × 1, sangat serbaguna dan mudah dipasang.

C075          Panjang cangkang - 75mm. Cangkang yang lebih panjang menawarkan stabilitas mekanis yang lebih baik dan dukungan pada dinding pemasangan yang lebih tebal.

D000          Panjang ulir -0 mm, dengan ulir melewati seluruh wadahnya.

E050          Panjang kabel terintegrasi - 5,0 meter.

F2              Perlindungan opsional - Selang baja tahan karat fleksibel dengan selubung FEP. Memberikan tingkat perlindungan mekanis tertinggi (ketahanan benturan, ketahanan tekanan, ketahanan aus) dan perlindungan korosi kimia untuk kabel.

G050           Panjang selang fleksibel - 0,5 meter. Lindungi bagian kabel kunci yang dekat dengan kepala sensor.

H05            Total panjang sistem - 5 meter.

Kinerja utama dan parameter fisik:

Prinsip pengukuran Efek arus eddy

Rentang pengukuran linier       2 mm atau 4 mm (tergantung pada Pengaturan IQS900)

sensitivitas

Respons frekuensi                 DC hingga 20 kHz (-3 dB)

Suhu pengoperasian             -40°C hingga +180°C (probe) -40°C hingga +120°C (Kabel dan konektor)

Linearitas                                 Mengacu pada kurva kinerja di lembar data, kesalahan yang umum terjadi sangat kecil.

Tingkat perlindungan                      IP68 (kepala sensor dan kabel terintegrasi).

Sertifikasi tahan ledakan      Mematuhi Ex ia IIC T6... Standar T3 Ga berlaku untuk area berbahaya di berbagai kawasan seperti Eropa, internasional (IECEx), dan Amerika Utara. Nomor sertifikat seperti LCIE 11 ATEX 3091X.

Bahan target                        Baja konduktif magnetis (seperti AISI 4140).
