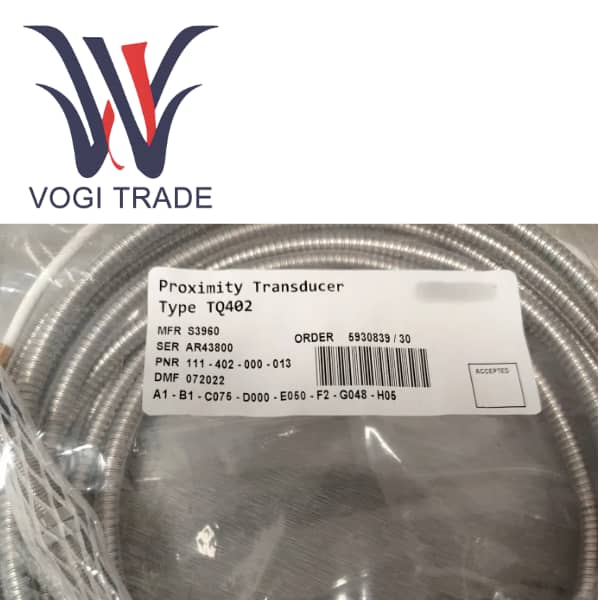

TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10

Ikhtisar Produk

TQ402 adalah sensor perpindahan arus eddy non-kontak berkinerja tinggi di lini produk Vibra-Meter Meggit. 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10 adalah komponen pengukuran inti sistem perlindungan mesin (MMS) dan pemantauan kondisi (CMS), yang dirancang khusus untuk mengukur secara tepat getaran radial dan perpindahan aksial poros mesin yang berputar seperti turbin uap, kompresor, dan pompa.

Nomor pesanan khusus ini menentukan konfigurasi sensor yang sesuai untuk lingkungan industri standar, dilengkapi housing berukuran sedang dan kabel terintegrasi sepanjang 5 meter. Konfigurasi ini tidak dilengkapi dengan selang pelindung eksternal, yang berarti paling cocok untuk pemasangan di lingkungan di mana kabel sensor dapat terlindungi sepenuhnya (seperti melalui saluran atau baki kabel), dan ini merupakan solusi yang ekonomis dan efisien. Ketika dipasangkan dengan pengkondisi sinyal IQS900, ini membentuk rantai pengukuran yang lengkap dan terkalibrasi, terkenal dengan keandalan dan akurasinya yang tinggi.

Spesifikasi dan parameter produk

Analisis konfigurasi terperinci dari nomor pesanan

A1                   Standar Lingkungan - Berlaku untuk area tidak berbahaya, yaitu lingkungan industri umum

B1                   Benang cangkang - Benang metrik M10 x 1, yang merupakan ukuran pemasangan paling universal dan umum di seluruh dunia, sehingga memudahkan pengadaan dan pemasangan.

C042               Panjang cangkang - 42mm. Panjang cangkang yang lebih pendek ini sangat cocok untuk digunakan dalam situasi dengan ruang pemasangan terbatas, seperti ketika bos pemasangan relatif dangkal.

D000               Panjang ulir -0mm, menunjukkan bahwa ulir melewati seluruh rumah sensor.

E050               Panjang kabel terintegrasi - 5,0 meter. Panjang ini memungkinkan sensor memiliki fleksibilitas kabel yang memadai tanpa harus segera menggunakan kabel ekstensi, sehingga memungkinkannya dihubungkan dari kotak sambungan perangkat ke pengkondisi sinyal pada jarak yang lebih jauh.

F0                  Perlindungan opsional - Tidak ada. Kabel ini merupakan kabel koaksial berlapis FEP standar tanpa selang logam baja tahan karat fleksibel atau selubung tambahan.

G000               Panjang selang fleksibel -0 meter, memastikan selang tidak terlindungi.

H05                Total panjang sistem - 5 meter. Hal ini menunjukkan bahwa total panjang rantai pengukuran ini adalah 5 meter, dan hanya kabel terintegrasi yang disertakan dengan sensor yang digunakan.

Kinerja utama dan parameter fisik

Prinsip pengukuran Pengaruh arus eddy

Rentang pengukuran linier           2 mm atau 4 mm (tergantung pada opsi pengondisian IQS900 yang disertakan)

Kepekaan

Output tegangan                             8 mV/μm (sesuai dengan kisaran 2mm) atau 4 mV/μm (sesuai dengan kisaran 4mm)

Respon frekuensi                     DC hingga 20 kHz (-3 dB)

Suhu pengoperasian

Probe sensor                              -40°C hingga +180°C

Kabel dan konektor                 -40°C hingga +120°C

Linearitas                                    Silakan merujuk pada kurva kinerja pada halaman 8-9 pada lembar data. Kesalahan tipikal dalam rentang linier sangatlah kecil.

Tingkat perlindungan                         IP68 (kepala sensor dan bagian kabel terintegrasi).

Konektor                                  Konektor koaksial mikro yang dapat mengunci sendiri.

Bahan target                           Baja konduktif magnetis. Bahan kalibrasi standarnya adalah baja setara VCL 140 / AISI 4140.

Fitur fungsional produk

Integrasi sistem tingkat lanjut dan fungsi diagnostik (dicapai melalui IQS900)

Komponen-komponennya sepenuhnya dapat dipertukarkan. Kabel TQ402, EA402 dan pengkondisi sinyal IQS900 dikalibrasi sebagai sistem terintegrasi. Jika ada komponen yang rusak, komponen model yang sama dapat langsung diganti tanpa mengkalibrasi ulang seluruh sistem, sehingga sangat menyederhanakan proses pemeliharaan dan mengurangi biaya inventaris.

Ketika IQS900 dilengkapi dengan fungsi diagnostik (opsi pesanan C2), sistem dapat memantau koil sensor, integritas kabel, status koneksi, dan kesehatan kondisioner itu sendiri secara real time. Setelah masalah terdeteksi (seperti sirkuit terbuka atau korsleting), alarm akan segera dikirim ke sistem pemantauan dengan mengeluarkan sinyal arus atau tegangan di luar kisaran normal (seperti >-15,5mA atau <-20,5mA), sehingga mencapai pemeliharaan prediktif.

IQS900 dengan diagnostik tingkat Integritas Keselamatan (SIL) dirancang sesuai dengan standar SIL 2 (IEC 61508) dan dapat langsung digunakan dalam sistem terkait keselamatan sebagai bagian dari perlindungan alat berat untuk membantu mencegah kegagalan besar.

Performa kelistrikan yang luar biasa

Respon frekuensi lebar DC hingga 20 kHz (-3 dB) memungkinkan TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H05 tidak hanya mengukur perpindahan yang berubah secara perlahan (seperti posisi aksial), tetapi juga secara akurat menangkap getaran yang disebabkan oleh ketidaksejajaran, ketidakseimbangan, penyatuan roda gigi, dll. pada peralatan berputar berkecepatan tinggi, memberikan kaya data untuk diagnosis kesalahan.

Rasio signal-to-noise yang tinggi dan kemampuan anti-interferensi. Desain sirkuit dan teknologi pelindung yang dioptimalkan, dikombinasikan dengan kompatibilitas elektromagnetik (EMC) yang ditingkatkan dari IQS900, memastikan keluaran sinyal yang stabil dan kebisingan rendah bahkan di lingkungan elektromagnetik industri yang kompleks.

Output fleksibel dan catu daya mendukung output arus 2 kabel (loop 4-20mA, anti-interferensi yang kuat, cocok untuk transmisi jarak jauh) dan output tegangan 3 kabel (respons dinamis yang baik, cocok untuk pengukuran getaran frekuensi tinggi), dan dapat langsung kompatibel dengan sistem pemantauan arus utama seperti VM600 dan VibroSmart.
