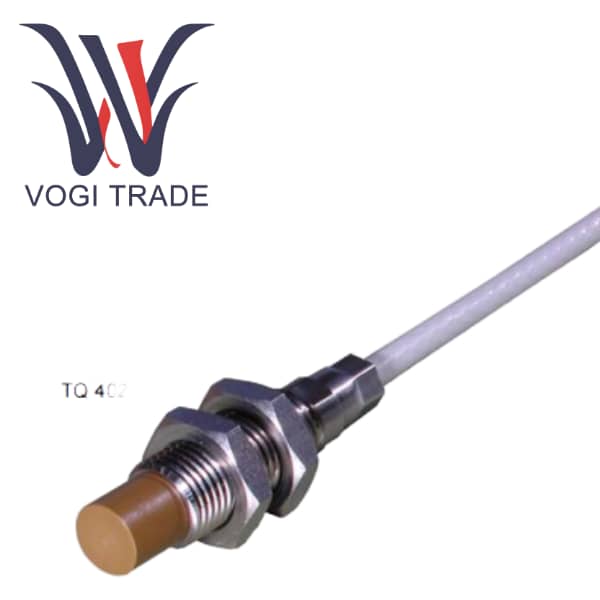

TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05

Ikhtisar Produk

TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 adalah sensor jarak non-kontak dalam lini produk vibro-meter, yang dirancang khusus untuk pengukuran perpindahan relatif, getaran, dan posisi relatif presisi tinggi pada mesin berputar. Ketika dipasangkan dengan pengatur sinyal IQS900 dan kabel ekstensi EA402, ini merupakan bagian dari sistem pengukuran kalibrasi. Sistem ini diterapkan secara luas dalam aplikasi utama di bidang pembangkit listrik, minyak dan gas, serta bidang industri untuk perlindungan mekanis dan pemantauan kondisi.

Spesifikasi & Parameter Produk

Nomor Pesanan      111-402-000-013-A1-B1-C075-D000-E050-F2-G050-H05

A1             Standar Lingkungan (Area tidak berbahaya)

B1             M10 × 1 benang metrik

C075         Panjang kendaraan = 75 milimeter

D000         Panjang tanpa ulir = 0 milimeter

E050         Panjang kabel keseluruhan = 5,0m

F2             Perlindungan opsional = Selang baja tahan karat fleksibel dengan selubung FEP

G050         Panjang selang = 0,5m

H05           Panjang total sistem = 5 meter

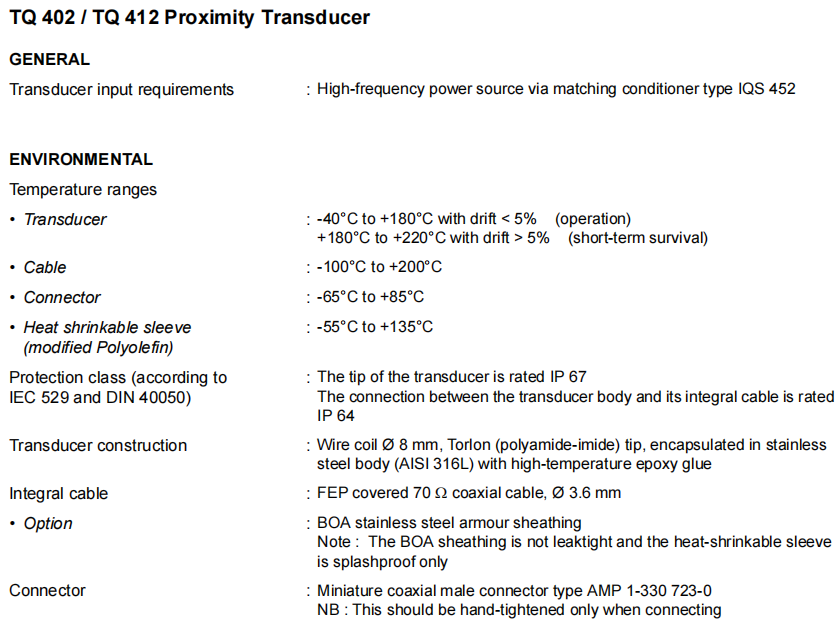

Spesifikasi utama

Prinsip pengukuran Arus Eddy

Rentang pengukuran                     2 mm atau 4 mm                        bergantung pada konfigurasi IQS900

Sensitivitas keluaran tegangan

                                                 keluaran arus 2,5µA/µm atau 1,25µA/µm

Respon frekuensi                    DC hingga 20khz                           -3 dB

Suhu pengoperasian                -40°C hingga +180°C                    Suhu kelangsungan hidup jangka pendek hingga +220°C

Linearitas                                    Lihat kurva kinerja      halaman 8-9

Tingkat perlindungan                        IP68                                      ujung sensor dan kabel

Konektor                                 Koaksial mikro yang dapat mengunci sendiri

Fitur Fungsional Produk

Pengukuran presisi tinggi non-kontak berdasarkan prinsip arus eddy

Teknologi inti didasarkan pada prinsip induksi elektromagnetik. Kumparan di dalam probe sensor menghasilkan medan elektromagnetik frekuensi tinggi. Ketika mendekati target logam, arus eddy akan diinduksi pada permukaan target, sehingga mempengaruhi impedansi kumparan. Perubahan impedansi ini diukur oleh pengkondisi sinyal IQS900 dan diubah secara linier menjadi sinyal tegangan atau arus yang sebanding dengan celahnya.

Keuntungan intinya terletak pada sifat non-kontaknya yang lengkap, yang menghindari gesekan dan keausan pada komponen yang diuji, dan memiliki masa pakai teoretis yang sangat lama. TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 sangat cocok untuk mengukur getaran dan perpindahan mesin berputar berkecepatan tinggi, tanpa menimbulkan beban atau keausan tambahan pada peralatan pengoperasian.

Kemampuan beradaptasi dan ketahanan lingkungan yang luar biasa

Kisaran suhu pengoperasian yang sangat lebar memungkinkan badan sensor beroperasi dalam kisaran suhu -40°C hingga +180°C, dan dapat bertahan hingga 220°C dalam jangka pendek. Hal ini memungkinkan Transduser Kedekatan dipasang langsung di dekat komponen bersuhu tinggi seperti turbin uap dan turbin gas tanpa memerlukan sistem pendingin yang rumit.

Struktur fisik yang kokoh dilengkapi kepala probe yang terbuat dari bahan Torlon® (poliamida-imida), plastik rekayasa berkinerja tinggi dengan kekuatan mekanik yang sangat tinggi, ketahanan aus, dan ketahanan terhadap suhu tinggi. Cangkangnya terbuat dari baja tahan karat AISI 316L, memberikan ketahanan korosi yang sangat baik.

Kemampuan perlindungan yang kuat dicapai melalui kepala sensor dan kabel terintegrasi yang mencapai tingkat perlindungan IP68, yang benar-benar tahan debu dan dapat terendam air dalam waktu lama. Ini dapat mengatasi lingkungan industri yang keras seperti kelembapan, noda minyak, dan debu. Selang baja tahan karat fleksibel opsional dengan selubung FEP untuk TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 memberikan perlindungan tambahan terhadap benturan, tekanan, goresan, dan korosi kimia.
