TQ412 111-412-000-012-A1-B1-E010-F1-G010-H05

Persiapan Sebelum Pemasangan

Periksa model dan bahannya

Konfirmasikan bahwa model sensor yang diterima adalah 111-412-000-012 A1-B1-E010-F1-G010-H05.

Periksa apakah kelengkapan material pendukung antara lain sensor TQ412 (dengan selang stainless steel 1m), kabel ekstensi EA402 4,0m, pelindung sambungan IP 172, dan pengkondisi sinyal IQS900.

Periksa secara visual selang baja tahan karat fleksibel dan kabel FEP TQ412 apakah ada lekukan, potongan, atau perubahan bentuk yang disebabkan oleh pengangkutan. Jangan pasang jika ada kerusakan.

Rencanakan jalur pengkabelan

Di sisi ujung depan TQ412, rencanakan jalur dari lubang pemasangan probe ke titik tetap pertama. Bagian jalur ini akan dilindungi sepenuhnya oleh selang baja tahan karat F1.

Pengukuran EA402 di bagian belakang merencanakan jalur dari pelindung IP 172 ke kabinet kontrol. Sangat disarankan agar kabel ekstensi EA402 diletakkan di dalam batang logam tertutup, saluran atau dilindungi dengan pipa luka spiral untuk menutupi kelemahannya karena tidak adanya selang fleksibel.

Pemasangan Sensor

Instalasi pemeriksaan

Gunakan kunci pas yang sesuai untuk memasang TQ412 ke dalam lubang pemasangan yang sudah dikerjakan sebelumnya melalui ulir M10 x 1.

Torsi pengencangan dapat mengacu pada manual atau torsi standar industri dapat digunakan. Jangan terlalu mengencangkan untuk menghindari kerusakan pada benang probe atau ujung Torlon®.

Preset celah dapat menyesuaikan celah awal antara probe dan permukaan target ke nilai tengah rentang dengan menggunakan alat pengukur antena atau alat khusus sesuai dengan posisi statis poros mesin dan rentang yang diperlukan.

Pemasangan kabel - Operasi Utama:

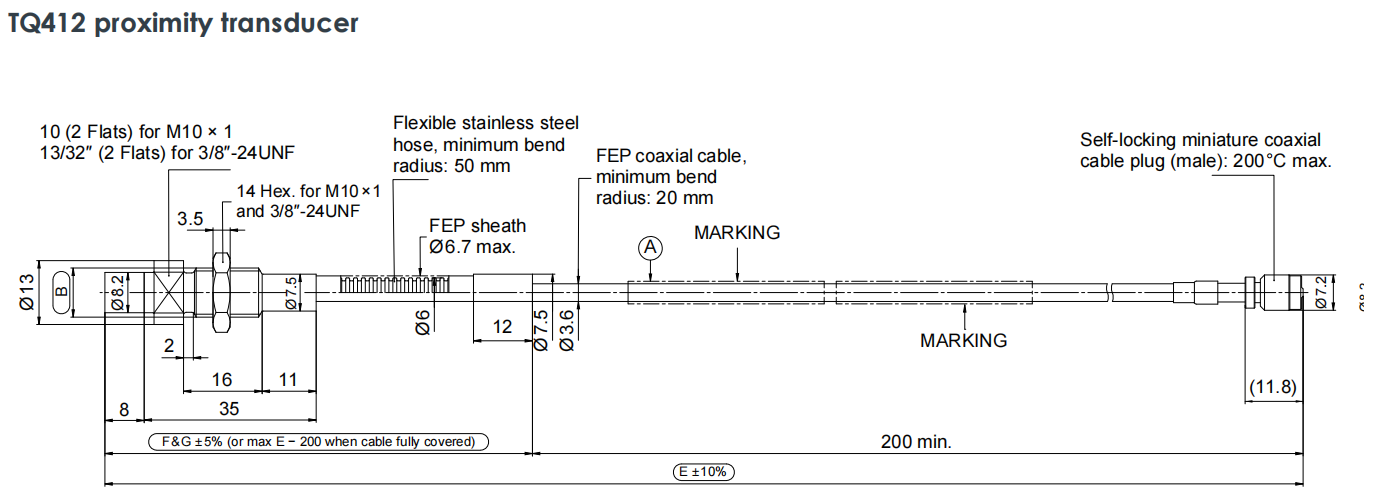

Radius pembengkokan: 111-412-000-012 A1-B1-E010-F1-G010-H05 dilarang keras membengkokkan kabel dengan selang baja tahan karat pada sudut tajam. Jari-jari lentur bagian dalam pada setiap belokan harus ≥ 50mm. Artinya diameter busur yang terbentuk pada belokan tidak boleh kurang dari 100mm. Hal ini dapat dicapai dengan menggunakan pipa siku berdiameter besar atau busur alami.

Kencangkan kabel pada posisi berikut menggunakan klem kabel tepi lebar

Sekitar 50 hingga 100mm di belakang probe.

Perbaiki sekali setiap 0,5 hingga 1,0 meter di sepanjang jalur kabel.

Sebelum memasukkan pelindung IP 172, lakukan fiksasi terakhir untuk menghilangkan gaya tarikan.

Untuk menghindari stres, pastikan kabel berada dalam kondisi rileks alami dan jangan kencangkan. Loop Servis tertentu harus disediakan untuk menyerap sedikit perpindahan serta ekspansi dan kontraksi termal selama pengoperasian alat berat.

Koneksi dan Perlindungan

Hubungkan TQ412 dengan EA402

Sejajarkan ujung laki-laki dari kabel terintegrasi TQ412 dengan ujung perempuan di ujung awal kabel ekstensi EA402.

Kencangkan dengan tangan hingga Anda mendengar atau merasakan bunyi "klik" saat terkunci. Dilarang keras mengencangkan secara paksa dengan alat untuk menghindari kerusakan pada konektor koaksial mikro yang mengunci sendiri secara presisi.

Pasang pelindung koneksi IP 172:

Letakkan kedua bagian casing IP 172 di atas sambungan yang sudah tersambung.

Periksa cincin penyegel untuk memastikan bahwa cincin penyegel karet bagian dalam masih utuh dan posisinya benar.

Gunakan obeng yang sesuai untuk mengencangkan sekrup pada cangkang secara diagonal dan merata hingga kedua bagian cangkang tertutup sepenuhnya. Langkah ini adalah kunci untuk memastikan bahwa titik koneksi mencapai tingkat perlindungan IP.

Penyalaan dan Verifikasi Sistem

Hubungkan IQS900 dan pasang ujung lain kabel ekstensi EA402 ke pengkondisi sinyal IQS900.

Nyalakan IQS900.

Baca hasilnya

Ukur tegangan atau arus keluaran IQS900

Verifikasi: Nilai keluaran harus berada dalam kisaran normal, yang menunjukkan bahwa seluruh rantai pengukuran berfungsi dengan baik. Jika keluaran melebihi kisaran, sistem akan mengeluarkan arus gangguan, yang perlu segera diselidiki.

Perawatan Harian dan Pemecahan Masalah

Inspeksi rutin harus dilakukan untuk memeriksa secara visual selang baja tahan karat TQ412, pelindung IP 172, dan jalur peletakan EA402 apakah ada tanda-tanda kerusakan fisik, korosi, atau kelonggaran baru.

Untuk membersihkannya, gunakan kain lembut yang bersih untuk menyeka noda minyak atau debu pada ujung probe dan permukaan selang. Jangan gunakan pelarut organik.

Penanganan Kesalahan Umum

Jika terjadi kehilangan atau kelainan sinyal, periksa terlebih dahulu apakah konektor dalam IP 172 kendor atau berkarat. Masukkan kembali dan pastikan terkunci.

Apabila selang sudah kempes sebagian namun kerusakannya tidak parah dan tidak mengenai kabel dalam, maka dapat terus diamati. Jika kabel internal rusak, seluruh sensor TQ412 perlu diganti.

Cabut saja IP 172 dan ganti dengan kabel ekstensi EA402 sepanjang 4 meter yang baru. Tidak perlu membongkar probe yang sudah terpasang, yang sangat mempersingkat waktu perawatan.
