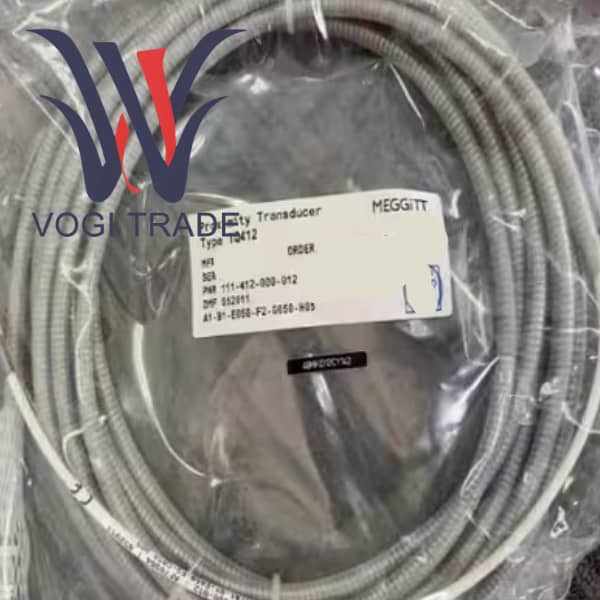

Merk : Vibro-MeterDeskripsi:Transduser KedekatanKondisi: BaruGaransi: 1 tahunJumlah Persediaan: 1Jangka waktu pembayaran: T/TPelabuhan Pengiriman: XiamenTQ412 111-412-000-012 A1-B1-E010-F1-G010-H10 adalah modul pemantauan getaran industri yang diproduksi oleh Vibro-Meter, terutama digunakan untuk perlindungan getaran dan pemantauan mesin yang berputar.
| Pembuatan |
Vibro-Meter |
| Nomor Model |
TQ412 |
| Nomor Pemesanan |
111-412-000-012 A1-B1-E010-F1-G010-H10 |
| Katalog |
Probe & Sensor |
| Negara Asal |
Swiss |
| KODE HS |
8537109090 |
| Dimensi |
26.2cm*12.5cm*2cm |
| Dimensi Pengepakan |
28.2cm*14.5cm*4cm |
| Berat |
0,3kg |
Rekomendasi produk terkait
Unit pemrosesan sinyal inti: pengkondisi sinyal IQS900
Mitra penting menyediakan catu daya, demodulasi sinyal, dan output standar -2V hingga -18V atau 4-20mA
Poin penting untuk pemilihan: Pilih kode Bxx yang sesuai berdasarkan rentang dan jenis keluaran yang diperlukan
Kabel ekstensi: EA402 9.0m
Kunci untuk mencapai H10 terletak pada pemilihan kabel ekstensi EA402 sepanjang 9,0 meter
Catatan: EA402 juga memiliki sistem kode pemesanannya sendiri. Penting untuk memastikan bahwa lingkungan dan opsi konektornya cocok dengan sistem
Perlindungan koneksi Pelindung koneksi IP 172
Sangat disarankan untuk melindungi sambungan antara konektor jantan TQ412 (F1) dan konektor betina pada kabel ekstensi EA402, memberikan penyegelan berperingkat IP dan kekuatan mekanis untuk mengkompensasi gangguan perlindungan F1 pada titik sambungan
Platform sistemnya adalah VM600 / VM900
Modul IQS900 dapat diintegrasikan ke dalam sistem pemantauan online VM900 Meggitt untuk mencapai manajemen data terpusat, analisis tingkat lanjut, dan interlocking perlindungan.
Pasang lampirannya
MA 130 dapat digunakan untuk memasang IQS900 pada rel DIN
Seri PA 15x digunakan untuk pemasangan dan adaptasi probe pada lubang non-standar
Perbandingan produk serupa
| Dimensi perbandingan |

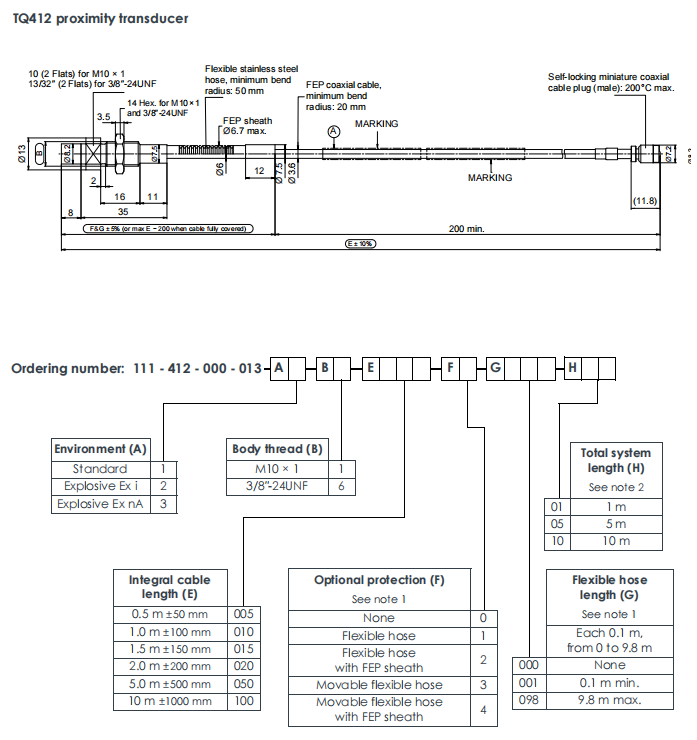

Model ini: TQ412 (F1, H10 111-412-000-012 A1-B1-E010-F1-G010-H10
|
Versi Perlindungan Dasar: TQ412 (F0, H10) 111-412-000-012 A1-B1-E010-F0-G000-H10
|
Versi perlindungan bahan kimia: TQ412 (F2, H10) 111-412-000-012 A1-B1-E010-F2-G010-H10
|
Versi platform lama: TQ412 + IQS450 (F1, H10) |
Perwakilan pesaing: Bently Nevada 3300 XL 8mm |
| Konfigurasi inti |
M10x1, kabel terintegrasi 1m + kabel ekstensi 9m, selang baja tahan karat fleksibel (1m) |
M10x1, kabel terintegrasi 1m + kabel ekstensi 9m, selang fleksibel tanpa pelindung |
M10x1, kabel terintegrasi 1m + kabel ekstensi 9m, selang baja tahan karat + selubung FEP (1m) |
M10x1, kabel terintegrasi 1m + kabel ekstensi 9m, selang baja tahan karat fleksibel (1m) |
biasanya tersedia dalam sistem M16x1 atau metrik/imperial, dengan saluran logam untuk perlindungan |
| Kondisioner yang cocok |
IQS900 |
IQS900 |
IQS900 |
QS450 |
3300/25 atau 3500/42/45 |
| Respon frekuensi |
DC ~ 10 kHz (-3dB) |
DC ~ 10 kHz (-3dB) |
DC ~ 10 kHz (-3dB) |
DC ~ 20 kHz (-3dB) |
DC ~ 10 kHz (Standar)/DC ~ 20 kHz (Opsi rentang dinamis tinggi) |
| Kemampuan perlindungan utama |
Perlindungan mekanis terbaik adalah tahan aus, tahan benturan, dan anti-gigitan |
Hanya mengandalkan kekuatan kabel FEP itu sendiri Perlindungan mekanis yang lemah |
Perlindungan mekanis dan kimia terbaik Tahan terhadap asam kuat, alkali kuat, pelarut dan noda minyak |
Perlindungan mekanis terbaik |
Perlindungan mekanis tingkat atas Melalui kateter |
| Lingkungan yang berlaku |
Area dengan suhu tinggi, banyak debu, dan risiko kerusakan fisik Seperti di dekat kotak bantalan pembangkit listrik |
Lingkungan yang bersih dan terkendali bebas dari risiko kerusakan fisik |
Lingkungan kimia korosif yang kuat Seperti area reaktor pabrik kimia |
Sama seperti kiri, tetapi perhatian harus diberikan pada kompatibilitas platform |
tersedia secara luas, terutama dominan di pasar Amerika Utara |
| Total panjang sistem |
10m | 10m |
10m |
10m |
1m, 5m, 9m |
| Kepatuhan API 670 |
Ya | Ya |
Ya |
Ya |
Ya |
| Keuntungan utama |
-Perlindungan mekanis yang hemat biaya - Memenuhi standar keselamatan / EMC terbaru - Arsitektur kabel fleksibel 1+9m |
- Biaya terendah - Ringan dan radius lentur kecil |
- Perlindungan menyeluruh, cocok untuk lingkungan paling keras -FEP menawarkan kelembaman kimia yang sangat baik |
- Respon frekuensi lebih tinggi, cocok untuk analisis kesalahan frekuensi tinggi |
-memiliki kapasitas terpasang global yang besar dan ekosistem yang matang - Suku cadang dan sumber daya insinyur yang melimpah
|
| Kerugian utama |
-Batas atas respons frekuensi lebih rendah dari versi lama -Ada titik koneksi |
-Kabel rentan terhadap kerusakan dan memiliki risiko keandalan yang tinggi - Tidak cocok untuk lingkungan yang keras |
- Biaya tertinggi -radius lentur yang lebih berat dan lebih besar |
-Platform ini relatif tua dan mungkin tidak memenuhi standar keselamatan kelistrikan terbaru |
- Tidak kompatibel dengan platform Meggitt VM -Biaya awal sama tingginya |
| Skenario aplikasi yang umum | Untuk turbin uap besar, generator, kipas angin, dll., lingkungan sensor dekat ujung sangat keras, dan ujung jarak jauh terhubung ke ruang kontrol | Pengkabelan di laboratorium, motor kecil, atau baki kabel yang terlindungi sepenuhnya | Area dengan media korosif yang kuat seperti anjungan lepas pantai, penyulingan petrokimia, dan obat-obatan | Skenario penelitian atau diagnostik khusus yang memerlukan analisis sinyal getaran frekuensi sangat tinggi | Segala jenis mesin pemutar kunci tersebar di seluruh dunia, terutama di pabrik yang telah memiliki sistem Bently |
Pilih model ini (F1, H10). Ketika lingkungan aplikasi Anda melibatkan radiasi suhu tinggi, benturan alat, dan gesekan dari bagian yang bergerak, dan tidak perlu menahan korosi kimia yang kuat, ini adalah pilihan terbaik dalam hal kinerja biaya. Hal ini mencapai keseimbangan antara perlindungan, biaya, dan persyaratan kepatuhan modern.
Pilih versi F0. Ini hanya disarankan untuk situasi di mana anggaran sangat terbatas dan lingkungan pemasangan sangat bersih, aman, dan terkendali. Kerusakan fisik apa pun yang tidak terduga dapat menyebabkan kegagalan sistem.
Jika situs Anda mengandung asam kuat, alkali kuat, pelarut organik, atau bahan kimia korosif lainnya, Anda harus memilih versi F2. Ini adalah solusi perlindungan "terbaik" yang dirancang untuk lingkungan kimia ekstrem.
Pertimbangkan platform lama (IQS450). Kecuali Anda memiliki kebutuhan yang jelas akan analisis frekuensi tinggi, proyek baru tidak disarankan untuk memilihnya. Prioritas harus diberikan pada platform baru yang mematuhi standar keselamatan terbaru.
Jika pabrik Anda telah sepenuhnya mengadopsi sistem 3500/2300 Bently Nevada, untuk menjaga konsistensi dan memanfaatkan sumber daya yang ada, memilih produk serupa mungkin merupakan keputusan yang lebih pragmatis.
