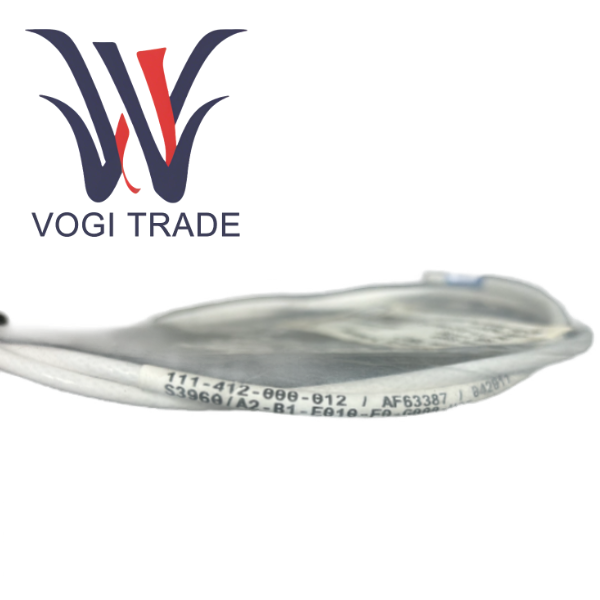

TQ412 111-412-000-012-A1-B1-E050-F1-G050-H05

Spesifikasi dan parameter produk

Tipe dasar                               Sensor jarak yang dipasang terbalik TQ412

Nomor Order

Lingkungan (A)                      A1 - Standar

Benang badan (B)                       B1 - M10 x 1

Panjang bodi (C)                       Kisaran yang dapat dipilih dari 20mm hingga 250mm

Panjang tanpa ulir (D)              Rentang opsional dari 0mm hingga 230mm

Panjang kabel terintegrasi (E)       E050-5,0m ± 500mm

Perlindungan opsional (F)             F1 - Selang baja tahan karat fleksibel

Panjang selang fleksibel (G)            G050-5,0m

Radius tekukan minimum           50 mm

Total panjang sistem (H)             H05-5 m

Rentang pengukuran/sensitivitas   Ditentukan oleh pengkondisi sinyal IQS450 yang menyertainya

Respon frekuensi                  DC hingga 20 kHz (-3 dB)

Kisaran suhu pengoperasian

Badan sensor                            -40°C hingga +180°C

Konektor                               Hingga 200°C

Tingkat perlindungan                      Kepala sensor mematuhi standar IP68

Rekomendasi produk terkait

Unit pemrosesan sinyal inti: pengkondisi sinyal IQS 450

Fungsi dan Peran

IQS 450 adalah "otak" dan "sumber tenaga" dari TQ412. IQS450 menyediakan catu daya eksitasi -20V hingga -32V DC yang dibutuhkan oleh TQ412 dan menerima sinyal termodulasi frekuensi tinggi dari sensor.

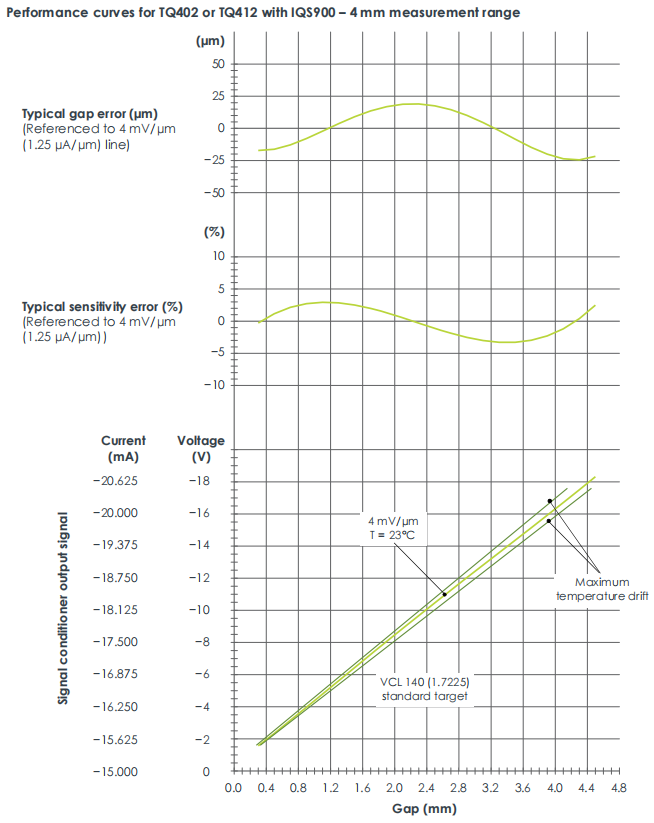

Sirkuit internal mendemodulasi, memperkuat dan linierisasi sinyal, dan pada akhirnya menghasilkan sinyal analog standar yang memiliki hubungan linier yang ketat dengan celah permukaan probe-ke-target.

Mendukung dua konfigurasi keluaran industri utama

Output tegangan 3 kabel: -2V hingga -18V, rentang dinamis 16V, cocok untuk sistem akuisisi data presisi tinggi.

Output arus 2 baris: -15,5mA hingga -20,5mA, rentang dinamis 5mA, kemampuan anti-interferensi yang kuat, cocok untuk transmisi jarak jauh ke sistem PLC atau DCS.

Sinergi dengan TQ412

TQ412 dan IQS450 harus dipesan berpasangan dan menjalani kalibrasi tingkat sistem pabrik. Ini berarti bahwa ketika mengganti komponen apa pun, selama kode modelnya cocok (terutama untuk opsi Bxx, seperti B21/B22 yang sesuai dengan rentang 2mm), "plug and play" dapat dicapai tanpa memerlukan kalibrasi ulang di tempat yang rumit, sehingga sangat menyederhanakan proses pemeliharaan.

Antarmuka masukan IQS450 adalah konektor koaksial mikro yang dapat mengunci sendiri, yang sangat cocok dengan konektor jantan TQ412, memastikan koneksi yang andal dan pelindung yang baik.

Adaptor pemasangan rel MA 130 DIN opsional untuk pemasangan yang rapi di kabinet kontrol.

Platform pemantauan tingkat sistem: Sistem Pemantauan Kondisi dan Perlindungan Mekanis VM600

Fungsi dan Peran

VM600 adalah platform pemantauan online unggulan Meggitt, solusi terintegrasi yang menggabungkan akuisisi data, analisis real-time, logika alarm, penyimpanan historis, dan komunikasi jarak jauh.

VM600 mengakomodasi beberapa IQS450 atau jenis modul pengkondisian lainnya melalui rak khusus, memungkinkan pemantauan menyeluruh terhadap seluruh atau beberapa mesin.

Sinergi dengan TQ412/IQS450

Sinyal keluaran analog IQS450 terhubung langsung ke kartu akuisisi data VM600. VM600 tidak hanya mencatat bentuk gelombang getaran asli dan lintasan sumbu, tetapi juga dapat melakukan diagnostik tingkat lanjut seperti analisis spektral, analisis tren, dan analisis start-stop.

Ketika getaran atau perpindahan yang terdeteksi oleh TQ412 melebihi ambang batas keamanan yang telah ditetapkan, VM600 dapat segera memicu output relai untuk mematikan interlocking, melindungi peralatan berputar yang mahal dari kerusakan besar.

Melalui perangkat lunaknya yang kuat, pengguna dapat mengakses semua data dari jarak jauh untuk diagnosis kesalahan dan pengambilan keputusan pemeliharaan.

Skenario aplikasi yang umum

Pemantauan kondisi dan perlindungan aset-aset utama seperti unit kompresor di pabrik petrokimia besar, genset turbin uap di pembangkit listrik, dan kipas utama di pabrik baja.
