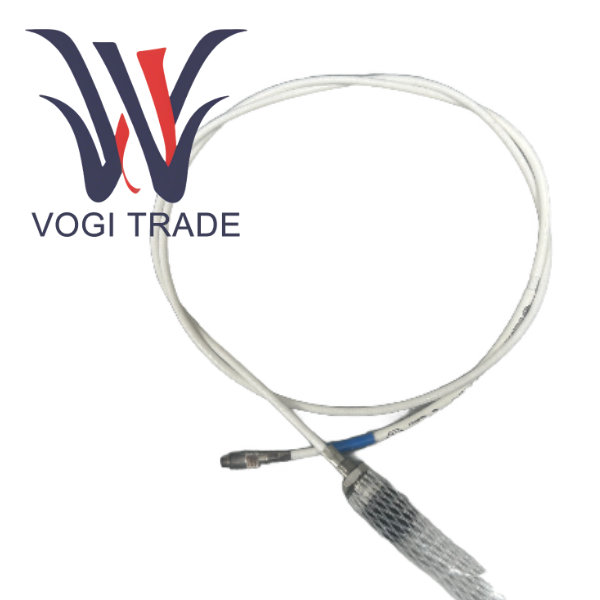

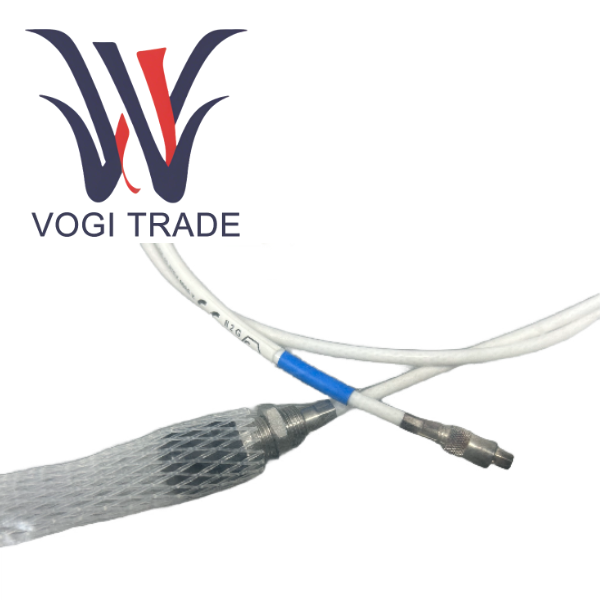

TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10

Produk Ovulasan

Analisis kode model TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10 adalah sebagai berikut:

111-412-000-013     Nomor produk dasar, ditandai dengan jelas sebagai sensor seri TQ412.

A1                          Opsi lingkungan, menunjukkan versi industri standar, tanpa sertifikasi tahan ledakan (Ex), cocok untuk lingkungan industri umum.

B1                          Jenis ulir, menunjukkan ulir metrik M10 x 1, yang merupakan salah satu spesifikasi pemasangan paling umum.

E010 Panjang kabel internal, menunjukkan kabel koaksial FEP terintegrasi sepanjang 1,0 meter ± 0,1 meter.

F0                          Perlindungan opsional, menunjukkan tidak ada perlindungan mekanis atau kimia tambahan, yaitu hanya kabel FEP standar yang digunakan.

G000                      Panjang selang fleksibel, sesuai dengan F0, menunjukkan selang baja tahan karat tidak fleksibel.

H10                        Total Panjang Sistem (TSL), menunjukkan bahwa sensor ini dirancang untuk membentuk rantai pengukuran lengkap sepanjang 10 meter. Karena panjang kabel internal hanya 1,0 meter, kabel ekstensi EA402 sepanjang 9,0 meter harus digunakan untuk mencapai TSL 10 meter yang diklaim.

Fitur inti dari TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10 adalah desain Reverse Mount-nya. Tidak seperti sensor tegak standar, kabel sinyal TQ412 diarahkan keluar dari bagian belakang badan sensor. Struktur unik ini menjadikannya pilihan ideal untuk memecahkan masalah teknik seperti ruang pemasangan yang terbatas, ketidakmampuan memasang kabel di depan, atau kebutuhan perutean kabel khusus.

Fitur fungsional produk

Akuisisi sinyal broadband dengan ketelitian tinggi

Bandwidth 20 kHz jauh melebihi persyaratan pemantauan dasar dan dapat secara akurat menangkap sinyal transien frekuensi tinggi seperti frekuensi karakteristik kesalahan bantalan gelinding, pita frekuensi tepi penyatuan roda gigi, dan frekuensi lintasan blade, sehingga menyediakan data mentah berkualitas tinggi untuk diagnosis tingkat lanjut.

Kabel koaksial 70 Ω dengan kebisingan rendah dan konektor pengunci otomatis membentuk sirkuit terlindung lengkap, secara efektif menekan interferensi elektromagnetik dari peralatan seperti konverter frekuensi dan motor berdaya tinggi, memastikan kemurnian sinyal.

Konstruksi kelas industri yang kokoh dan andal

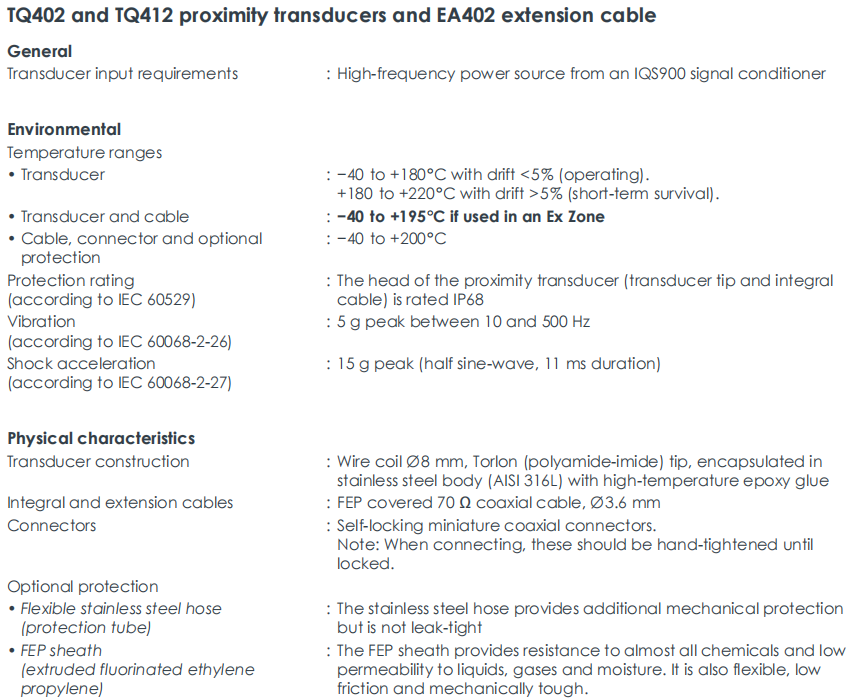

Ujung Torlon bersegel IP68 dan bodi baja tahan karat disegel sepenuhnya dengan perekat epoksi suhu tinggi, memungkinkan pengoperasian stabil jangka panjang di media keras seperti oli, air, dan cairan pendingin.

Di bawah variasi suhu ekstrem mulai dari -40°C hingga +180°C, penyimpangan sistem dikontrol dalam 5%, memastikan konsistensi dan komparabilitas data di seluruh proses mulai dari start dingin, pengoperasian beban penuh hingga penghentian.

Ketahanan getaran dan guncangan yang tinggi, dengan toleransi getaran 5g dan guncangan 15g, memastikan tidak ada kegagalan di lingkungan getaran yang kuat pada mesin berputar besar seperti turbin uap dan kompresor.

Standardisasi dan pertukaran sistem

Kalibrasi panjang sistem total dilakukan, dan seluruh rantai pengukuran (TQ412 + EA402 + IQS450) dikalibrasi secara seragam menurut TSL 10 meter. Artinya, setiap sensor TQ412 dengan spesifikasi yang sama dapat langsung diganti tanpa memerlukan kalibrasi ulang atau penyesuaian rentang Pengaturan di komputer atas, sehingga sangat menyederhanakan proses pemeliharaan dan mengurangi waktu henti.

Indikator kinerja utama kepatuhan API 670 mematuhi persyaratan yang direkomendasikan dari standar internasional API 670 untuk sistem perlindungan mekanis di industri minyak dan gas, yang merupakan jaminan teknis untuk kepatuhan proyek.
