TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05

Ikhtisar Produk

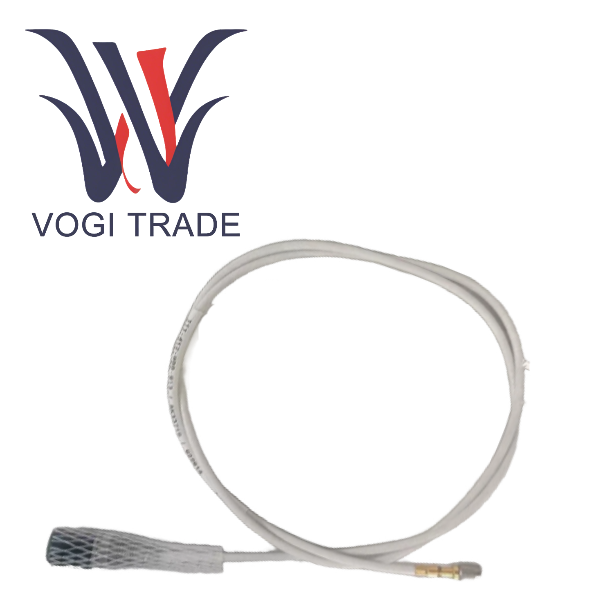

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 adalah sensor perpindahan arus eddy non-kontak berkinerja tinggi yang diproduksi oleh Parker Meggitt. Produk TQ412 termasuk dalam lini produk sistem pengukuran jarak dekat dan dirancang khusus untuk mengukur secara tepat getaran relatif dan perpindahan aksial poros mekanis yang berputar di lingkungan industri yang keras.

Kode model diurai sebagai berikut

111-412-000-013    Nomor produk dasar, yang menunjukkan sensor seri TQ412.

A1                         Pilihan lingkungan, menunjukkan versi industri standar, tanpa sertifikasi tahan ledakan

B1                         Jenis ulir, M10 x 1 ulir metrik

E050                      Panjang kabel internal, kabel koaksial FEP terintegrasi sepanjang 5,0 meter ± 0,5 meter

F2                         Perlindungan opsional, selang baja tahan karat fleksibel dengan selubung FEP

G050                     Panjang selang fleksibel, selang pelindung sepanjang 5,0 meter.

H05                       Total Panjang Sistem, sensor ini dirancang untuk membentuk rantai pengukuran lengkap sepanjang 5 meter. Dalam konfigurasi ini, karena kabel internal sudah sepanjang 5 meter, biasanya kabel EA402 tidak perlu diperpanjang lagi.

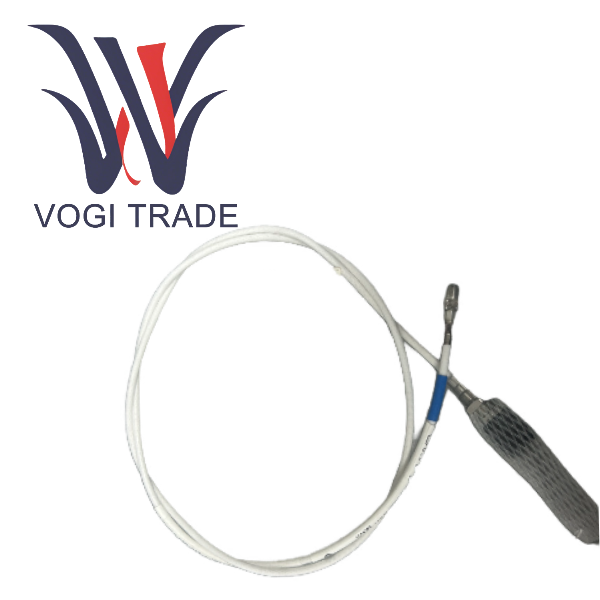

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 adalah sensor Reverse Mount, ditandai dengan kabel sinyal diarahkan keluar dari bagian belakang sensor alih-alih melewati benang pemasangan. Desain ini sangat cocok untuk aplikasi di mana ruang pemasangan terbatas, pengkabelan tidak dapat dilakukan dari ujung depan, atau di mana kabel perlu diarahkan keluar sepanjang jalur tertentu, seperti di dalam rumah bantalan, dalam selubung sempit, atau di dekat kopling.

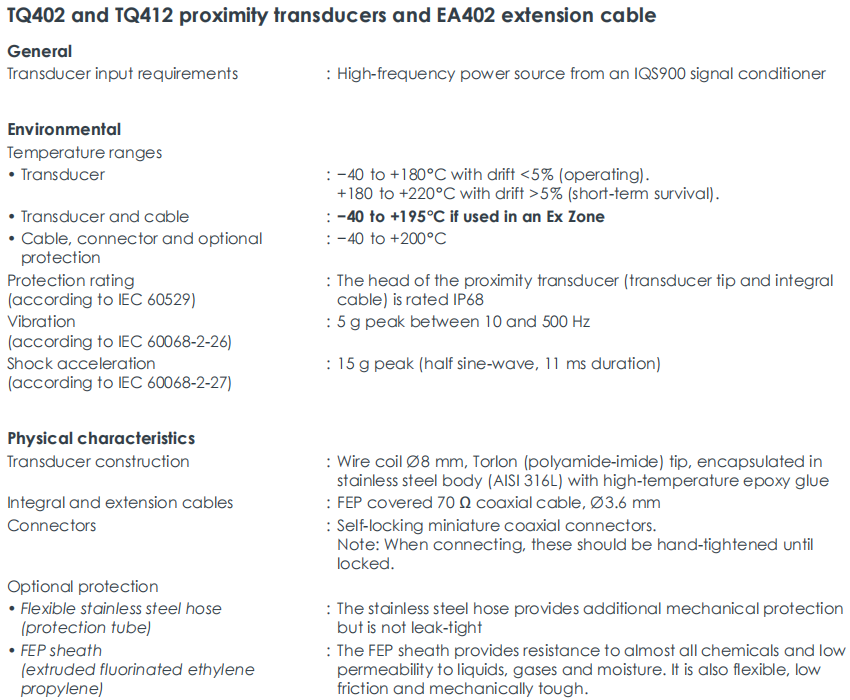

Spesifikasi dan Parameter Produk

Prinsip pengukuran Arus Eddy

Respons frekuensi       DC hingga 20 kHz (-3 dB)

Ukuran probe                     Diameter probe Ø 8,2 mm, ukuran kunci heksagonal 14 mm

Kisaran suhu pengoperasian

Badan sensor                                -40°C hingga +180°C

Suhu kelangsungan hidup jangka pendek    +180°C hingga +220°C

Sensor dan kabel                      -40°C hingga +195°C

Kapasitas anti-getaran                  puncak 5g

Kapasitas ketahanan terhadap benturan            puncak 15g

Urutan ini dikonfigurasi dengan parameter tertentu

Thread                                  M10 x 1 metrik

Panjang kabel internal E             5,0m ± 0,5m

Perlindungan opsional F2             Selang baja tahan karat fleksibel + selubung FEP

Keunggulan selubung FEP       TQ412 tahan terhadap hampir semua bahan kimia, memiliki permeabilitas yang sangat rendah terhadap cairan, gas, dan kelembapan, serta memiliki fleksibilitas, koefisien gesekan yang rendah, dan ketangguhan mekanis yang sangat baik.

Panjang selang fleksibel G             5,0m. Menurut aturan pemesanan, panjang maksimum = panjang kabel bawaan - 200mm = 4,8m. Di sini, G050 harus dipahami sebagai panjang pelindung efektif yang mencakup sebagian besar kabel.

Total panjang sistem H             5 meter

Fitur fungsional produk

Desain inti dari struktur yang dipasang terbalik untuk memecahkan masalah pemasangan yang ekstrim

Tata letak fisik memungkinkan kabel sinyal diarahkan secara aksial keluar dari ekor badan sensor alih-alih melewati ujung depan benang. Hal ini memungkinkan kabel untuk diletakkan secara bebas di sepanjang arah aksial atau radial setelah sensor dipasang, menghindari masalah sensor tegak tradisional tidak dapat dihubungkan karena kurangnya ruang di depan.

Skenario aplikasi yang umum

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 dapat dipasang di lubang buta di dalam rumah bantalan, tanpa ruang operasi di depan.

Area sempit di dekat kopling, rongga penyekat, atau dinding bagian dalam casing.

Dalam situasi di mana beberapa kabel sensor perlu disalurkan keluar dari sisi yang sama untuk menyederhanakan tata letak baki kabel

Keunggulan teknik tercermin dalam pengurangan signifikan batasan desain mekanis pada titik pemantauan, mengubah posisi kunci yang semula "tidak dapat diukur" menjadi posisi "dapat diukur", dan meningkatkan tingkat cakupan persepsi status mesin secara keseluruhan.
