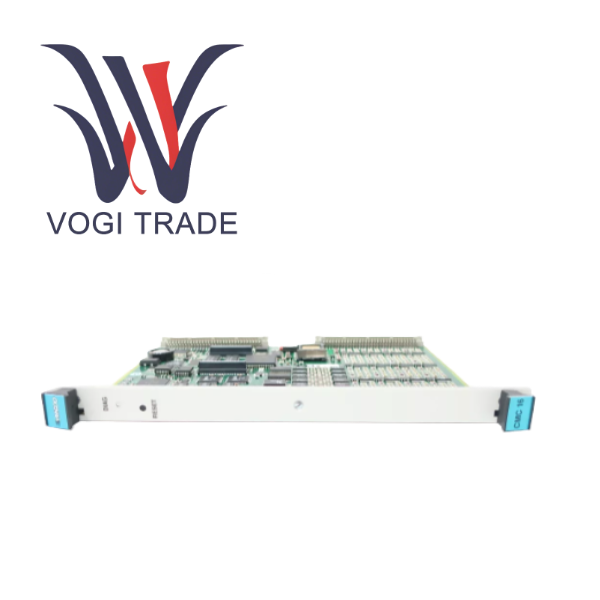

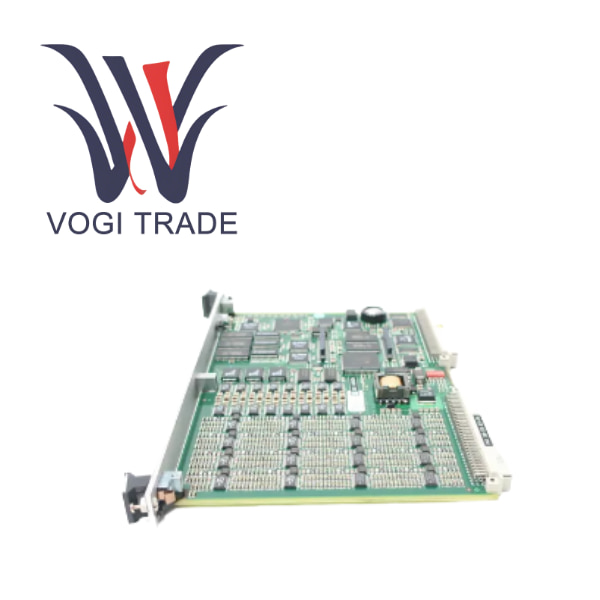

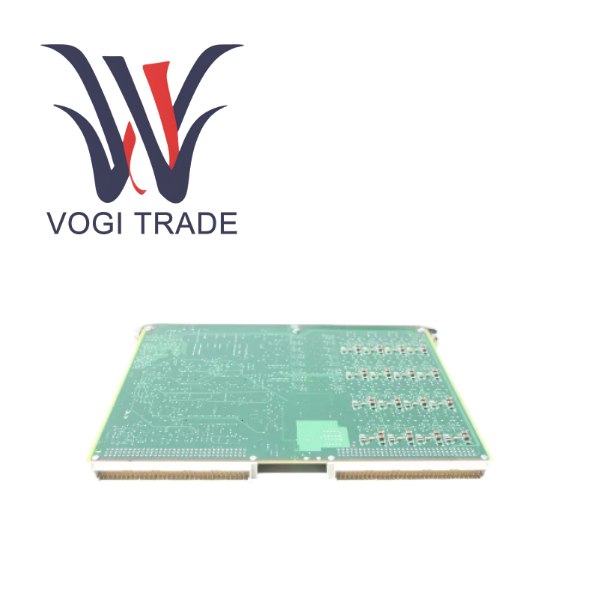

Getaran CMC16 200-530-012-012

Spesifikasi dan Parameter Produk

Seri Produk Sistem Pemantauan Kondisi VM600 Vibro-Meter

Tipe Modul         Kartu Pemantauan Kondisi

Modelku

Nomor Pesanan      200-530-SSS-HHh

Spesifikasi Saluran dan Input

Jumlah Saluran Dinamis           16, setiap saluran dapat dikonfigurasi secara independen

Fleksibilitas Saluran

4 Saluran Pertama                         Dapat dikonfigurasikan sebagai Input Sinyal Dinamis atau Input Referensi Kecepatan/Fase

12 Saluran Berikutnya                       Dapat dikonfigurasi sebagai Input Sinyal Dinamis atau Input Nilai Proses

Konverter A/D                           ADC 14-bit independen per saluran. Data yang dikirimkan ke PC adalah 12-bit + bit tanda

Laju Pengambilan Sampel Maksimum            51,2 kHz per saluran

Rentang Tegangan Masukan                  0,1, 0,2, 0,5, 1,0, 2,0, 4,0, 10,0, 20,0 V FS

Rentang Tegangan Masukan                 -24V hingga +24V FS

Filter Anti-aliasing.

Rasio Signal-to-Noise

Kemampuan Pemrosesan Sinyal

Resolusi FFT                          Hingga 3200 baris

Pengambilan Sampel Sinkron               Mendukung Pelacakan Pesanan berdasarkan kecepatan, rentang 15 RPM hingga 30.000 RPM

Pengambilan Sampel Asinkron             Mendukung pengambilan sampel dengan rentang frekuensi tetap, hingga 20 kHz

Output Pemrosesan                     Setiap saluran dapat menghasilkan 10 output pemrosesan yang dapat dikonfigurasi sepenuhnya, termasuk

Nilai-Nilai Domain Waktu

Nilai Domain Frekuensi          Energi pita frekuensi yang dapat dikonfigurasi secara sewenang-wenang

Peringatan

Komunikasi dan Penyimpanan

Antarmuka Komunikasi          Ethernet dan Tautan Serial RS-485

Penyimpanan Buffer Terpasang           1 MByte RAM untuk menyimpan data dalam cache selama gangguan komunikasi jaringan sementara

Pemroses

Fisik dan Lingkungan

Arsitektur

Ukuran TinggixLxD                            262 mm x 20 mm x 187 mm

Suhu Pengoperasian           -25°C hingga +65°C

Catu Daya                          5 VDC ± 5%, Konsumsi Daya 15W

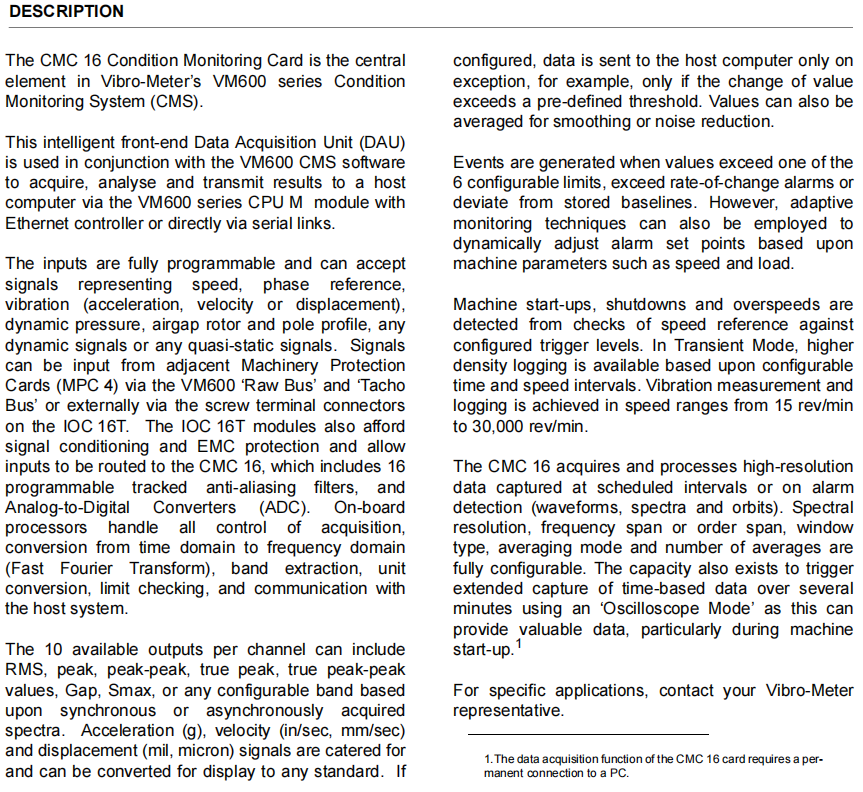

Fitur Fungsi Produk

Akuisisi sinkron 16 saluran yang sebenarnya

Setiap saluran memiliki ADC independen dan filter anti-aliasing, memastikan bahwa 16 sinyal sepenuhnya tersinkronisasi tepat waktu. Hal ini penting untuk analisis tingkat lanjut seperti pelacakan orbit dan keseimbangan dinamis multibidang

Pemrosesan cerdas on-board yang kuat

Arsitektur DSP + MCU memungkinkan CMC16 menyelesaikan sebagian besar tugas komputasi secara lokal, hanya mengunggah nilai karakteristik berharga atau peristiwa alarm alih-alih bentuk gelombang mentah, sehingga menghemat bandwidth jaringan dan sumber daya komputer bagian atas secara signifikan.

Konfigurasi saluran yang fleksibel dan keserbagunaan

Satu kartu dapat menangani beberapa sinyal seperti getaran, kecepatan, dan variabel proses secara bersamaan, menyederhanakan konfigurasi sistem dan pengkabelan

Perlindungan mesin yang komprehensif dan pemantauan status

Alarm lagging 6 tingkat memberikan logika perlindungan yang sangat tepat

Fungsi pemantauan adaptif dapat secara dinamis menyesuaikan ambang batas alarm berdasarkan parameter alat berat seperti kecepatan dan beban, sehingga menghindari alarm palsu

Mode Transien dapat merekam data dengan kepadatan lebih tinggi selama proses penting seperti start-up dan shutdown, sehingga menangkap informasi kesalahan yang berharga

Berbagai mode akuisisi data

Background

Masuk pada Jadwal/Alarm       Perekaman data resolusi tinggi

Mode Osiloskop                   Dapat secara terus-menerus menangkap bentuk gelombang domain waktu mentah hingga 11 menit untuk menganalisis peristiwa dampak sementara

Desain keandalan tinggi

Penyimpanan buffer terpasang untuk menangani pemutusan jaringan

Dukungan untuk hot swapping, memungkinkan penggantian kartu selama pengoperasian sistem dan konfigurasi ulang otomatis

Perbandingan kelebihan dan kekurangan
