Getaran RPS6U 200-582-993-NHH

Ikhtisar Produk

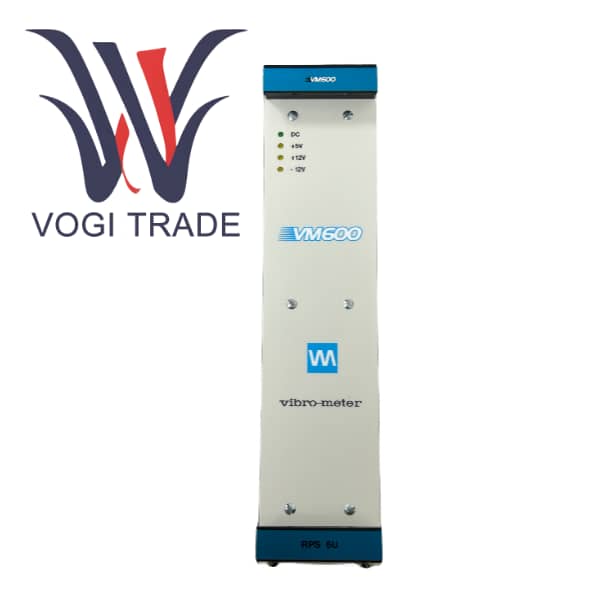

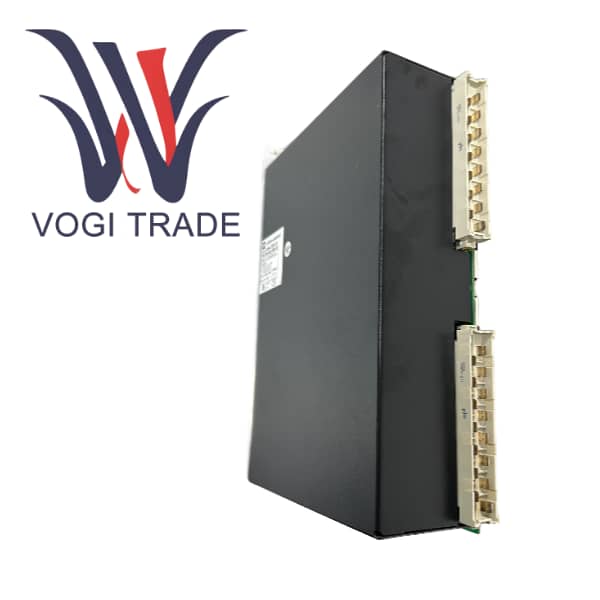

RPS6U adalah modul daya khusus yang dipasang di rak setinggi 6U yang dirancang oleh Megite Sensing Systems untuk platform sistem perlindungan mekanis dan pemantauan kondisi VM600 Mk2 / VM600. RPS6U 200-582-993-NHH bertanggung jawab untuk menyediakan daya kerja DC yang stabil, andal, dan redundan untuk semua kartu pemrosesan, kartu I/O, dan kartu komunikasi di seluruh rak VM600. Model 200-582-993-NHH secara khusus mengacu pada "versi input DC" dari catu daya RPS6U, dan Panel Belakangnya memiliki konfigurasi khusus: Nomor Pesanan (PNR): 200-582-993-NHH

Tipe bidang belakang belakang: PNR ini sebenarnya mengacu pada rakitan bidang belakang belakang yang digunakan bersama dengan input DC RPS6U, bukan modul daya itu sendiri. Fitur utama dari backplane ini adalah ia menyediakan dua terminal input daya DC independen, memungkinkan catu daya terpisah ke dua catu daya RPS6U di dalam rak, sehingga mencapai redundansi daya yang sebenarnya.

Fungsi inti: Mengonversi dan mendistribusikan catu daya DC yang disediakan secara eksternal ke backplane rak VM600 untuk memastikan pengoperasian sistem yang lancar dan tanpa gangguan bahkan jika terjadi kegagalan daya tunggal.

Singkatnya, 200-582-993-NHH adalah komponen infrastruktur utama untuk membangun sistem VM600 bertenaga DC independen jalur ganda yang memiliki ketersediaan tinggi.

Spesifikasi dan Parameter Produk

Tipe produk                                              Sistem VM600 Mk2/VM600 Rakitan backplane tipe input DC

Nomor pesanan PNR                                     200-582-993-NHH

Kode opsi VM600SYS yang sesuai        F993,F930

Masukan daya

jumlah

Antarmuka                                                  Konektor terminal sekrup

Mode catu daya                                   Menyediakan masukan independen untuk dua catu daya RPS6U di dalam rak

Dukungan redundansi                                 Mendukung sistem catu daya eksternal yang sepenuhnya redundansi. PS1 dan PS2 dapat ditenagai oleh dua catu daya DC yang independen secara fisik.

Perlindungan sirkuit                                      Pelat belakang itu sendiri tidak dilengkapi perlindungan sirkuit untuk input DC. Pengguna harus memasang pemutus sirkuit atau sekering dengan nilai pengenal yang sesuai di sisi catu daya eksternal.

Modul daya yang berlaku                          Dirancang khusus untuk RPS6U versi input DC.

Dimensi fisik                                  Kompatibel dengan rak standar 19 inci, dengan tinggi 6U.
