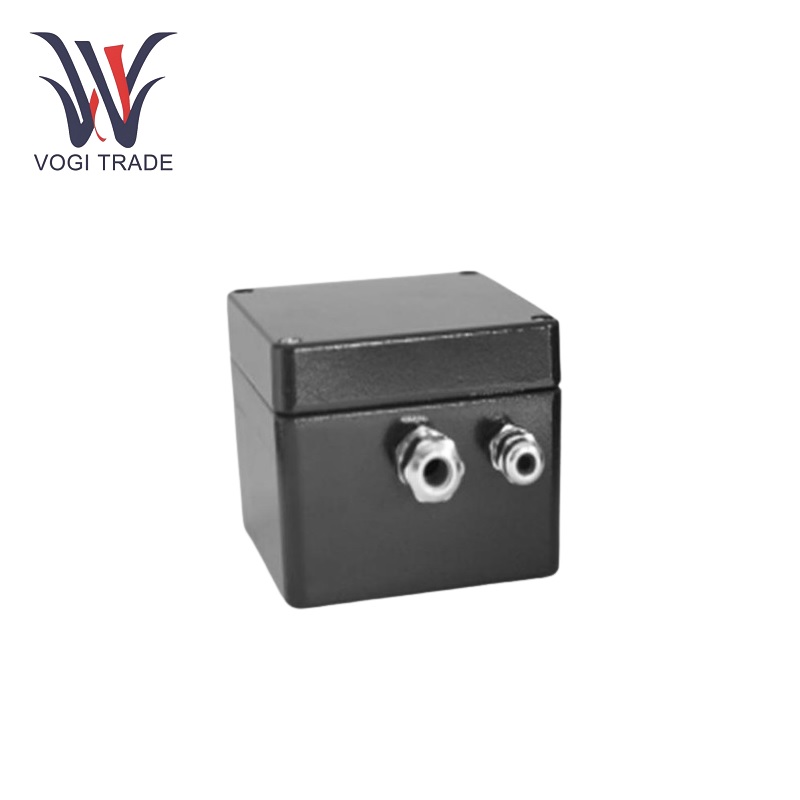

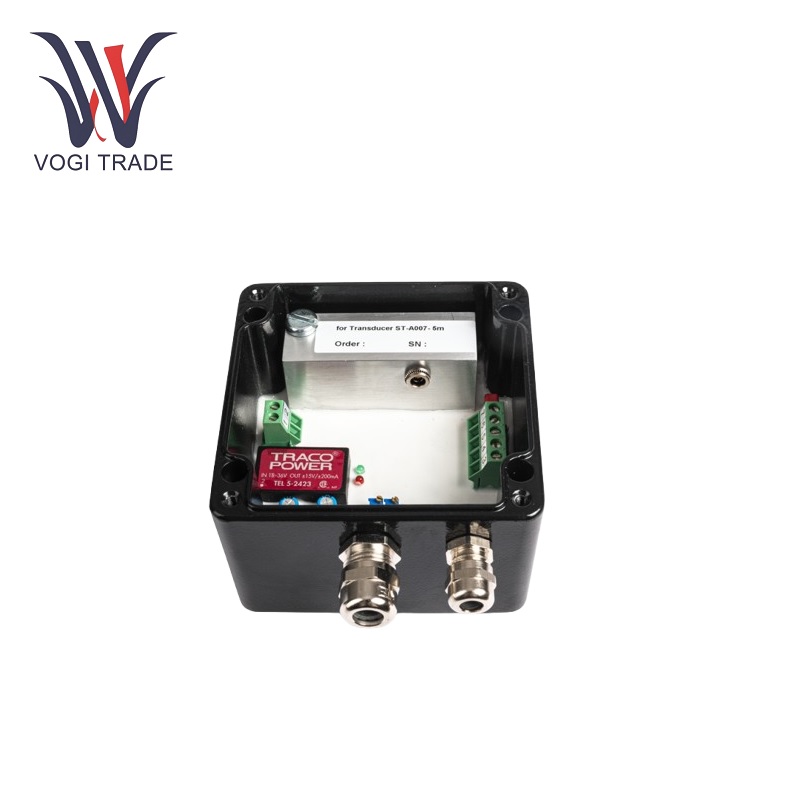

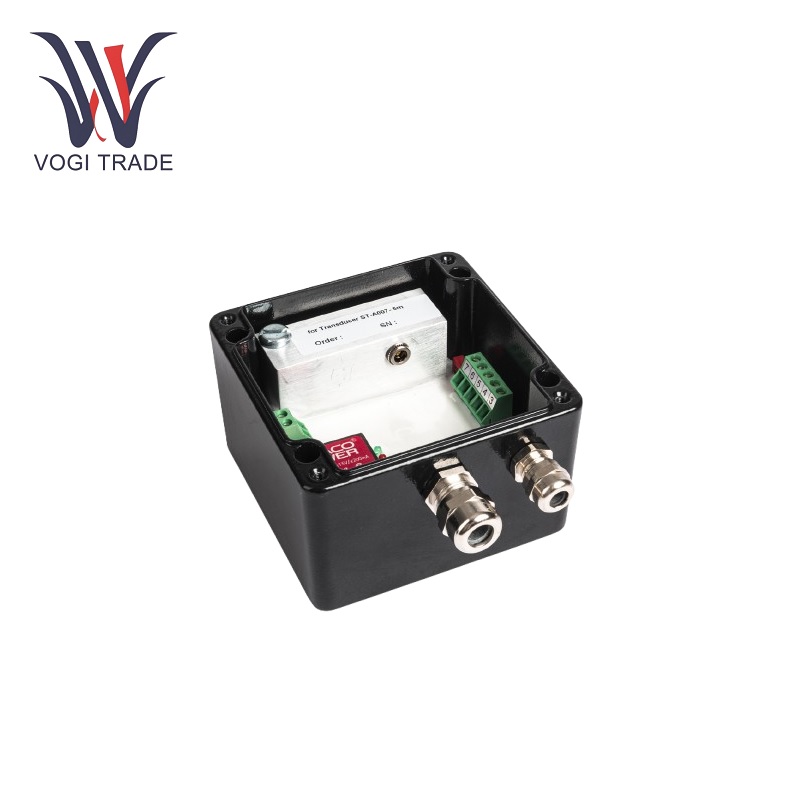

Getaran TSW101M1

Kisaran Pengukuran:Getaran TSW101M1 memberikan kisaran pengukuran dinamis 125 μm pp, 250 μm pp, dan 500 μm pp, yang dapat dipilih dengan sakelar DIP. Hal ini memungkinkan getaran pada poros diukur sesuai dengan kebutuhan spesifik aplikasi.

Rentang frekuensi:Ini memiliki rentang frekuensi 1-1000 Hz dengan filter bandpass 20 dB/dekade. Getaran di bawah rentang frekuensi deteksi berada pada frekuensi rendah dan tinggi ekstrem. Ini berarti bahwa getaran dalam rentang frekuensi ini dapat dengan mudah diukur dan dianalisis, yang sangat penting untuk mendeteksi dan mendiagnosis beberapa masalah mekanis terkait dengan poros berputar.

OSinyal Utput:Ini menyediakan dua jenis output analog. Satu beroperasi dalam kisaran 4 hingga 20 mA dengan beban maksimum 500 Ω, di mana pembanding biasanya digunakan untuk mengirimkan sinyal getaran yang diukur ke sistem kontrol atau pemantauan lainnya. Yang lainnya adalah output tegangan sinyal jarak statis dengan sensitivitas 4MV/μM setelah menggantikan getaran. Output tegangan ini dilindungi hubung singkat dan dipisahkan terhadap gangguan, sehingga resistansi beban ≥ 20kΩ diizinkan.

Koreksi Zero/4MA:Koreksi nol dari getaran TSW101M1 dapat disesuaikan melalui potensiometer untuk memastikan akurasi. Saat mesin mati, gangguan sinyal kecil dapat menyebabkan output 4MA menyimpang. Regulator kemudian dapat disesuaikan sehingga output dibaca kembali ke posisi 4MA, dengan kompensasi menengah sekitar ± 0,15mA.

Kisaran suhu operasi:Kisaran suhu operasi adalah -25 hingga 85 ° C dan dapat diterapkan di banyak lingkungan industri lainnya dengan berbagai proses pembuatan.

Fitur Produk

Pengukuran non-kontak:Getaran TSW101M1 dirancang untuk pengukuran non-kontak getaran poros relatif. Memasang sensor kedekatan akan secara akurat mengukur pergerakan poros tanpa kontak langsung dengan tubuh/komponen. Ini tidak hanya mencegah kerusakan pada poros, tetapi juga memiliki keuntungan menghasilkan pengukuran yang lebih andal dan konsisten dari waktu ke waktu.

FIndikasi Ault:Fungsi indikasi kesalahan internal mengontrol perangkat. Indikasi kesalahan terjadi jika objek pengukuran berada di luar kisaran pengukuran, atau jika sensor kedekatan itu sendiri terbuka atau korsleting, atau jika koneksi kabel terganggu. Ini didukung oleh sinyal 2MA dari output analog dan LED merah, yang memungkinkan identifikasi cepat kemungkinan kesalahan dalam sistem pengukuran.

Fleksibilitas konfigurasi:Rentang pengukuran dinamis yang dapat dipilih dan titik nol yang dapat disesuaikan memberikan fleksibilitas konfigurasi untuk getaran TSW101M1. Pengaturan dapat dengan mudah disesuaikan sesuai dengan karakteristik objek yang diukur dan persyaratan aplikasi, memastikan pengukuran mencapai akurasi dan kinerja terbaik.

Ruang lingkup aplikasi

Pemantauan Mesin Industri:Getaran TSW101M1 banyak digunakan untuk pemantauan getaran mesin berputar di industri manufaktur, pembangkit listrik, minyak dan gas. Dengan terus mengukur dan menganalisis getaran poros, ia dapat mendeteksi kesalahan mekanis (ketidakseimbangan, misalignment dan pakaian bantalan) dan memungkinkan pemeliharaan preventif, sehingga mengurangi waktu henti yang tidak direncanakan.

Pengujian dan Penelitian Otomotif:Perangkat ini dapat digunakan dalam bangku uji engine, gearbox, dan poros di industri otomotif. Dengan melakukan pengukuran getaran yang akurat selama fase pengembangan dan pengujian, dapat memastikan bahwa desain dan kinerja komponen otomotif dioptimalkan ke tingkat terbesar, serta mendiagnosis dan memecahkan masalah masalah yang terkait dengan getaran.

Aerospace dan Defense:Dalam aplikasi ini, pengukuran getaran poros yang akurat sangat penting untuk operasi mesin pesawat yang aman dan andal, rotor helikopter dan komponen kritis lainnya. Getaran TSW101M1 dapat digunakan dalam pengujian tanah, pengujian penerbangan dan operasi dalam layanan, memberikan informasi berharga untuk membantu perencanaan pemeliharaan dan diagnosis kesalahan.
