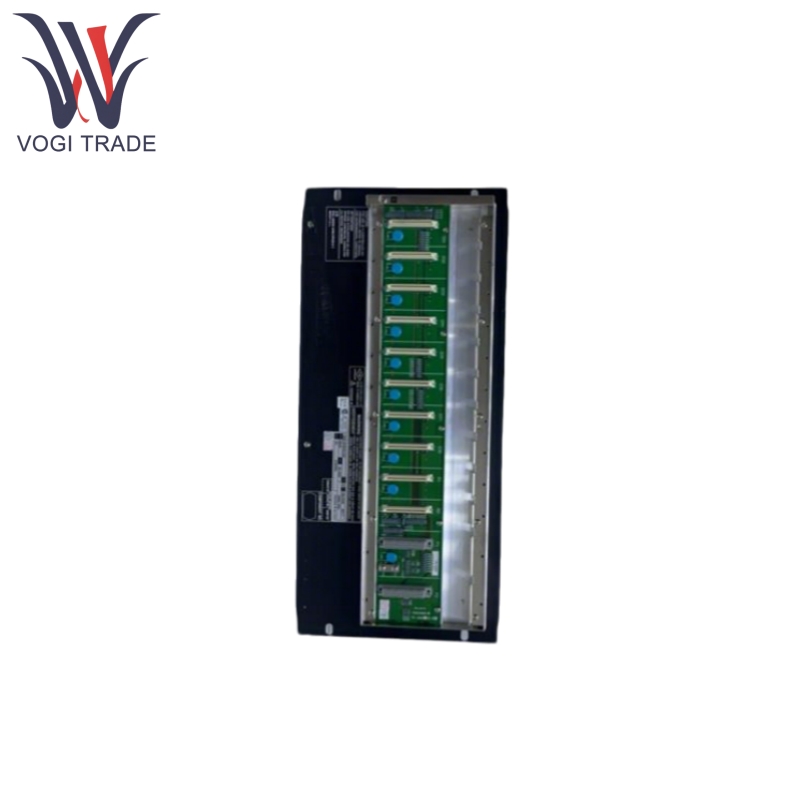

Merek: YokogawaDeskripsi: Unit Kontrol LapanganKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenYokogawa AFV10D-S41101 Sebagai unit kontrol lapangan dupleks dengan pemrosesan pusat terintegrasi, komunikasi data, dan fungsi manajemen I/O, dapat secara independen melakukan tugas kontrol kontinu, sekuensial, dan batch yang kompleks.
| Pembuatan |
Yokogawa |
| Nomor Model |
AFV10D |
| Nomor pemesanan |
AFV10D-S41101 |
| Katalog |
CS3000 |
| Negara asal |
Jepang |
| Kode HS |
9032899099 |
| Dimensi |
12*8*6cm |
| Berat |
0.4kg |
Fitur Produk
Yokogawa AFV10D-S41101 mengadopsi teknologi "Peer & Cadangan" (redundansi pasangan), dengan 4 CPU disinkronkan dan diperiksa silang untuk memastikan pergantian mulus jika terjadi kegagalan perangkat keras. Modul catu daya adalah 1: 1 redundan dan mendukung 72 jam penyimpanan data (dengan cadangan baterai), sehingga data penting tidak hilang setelah kegagalan daya.
Yokogawa AFV10D-S41101 mendukung berbagai blok fungsi kontrol, termasuk kontrol PID, grafik fungsi berurutan (SFC), operasi titik mengambang, dll., Untuk memenuhi kebutuhan proses yang kompleks. Siklus pemindaian dapat dikonfigurasi (50ms ke 1s) untuk beradaptasi dengan skenario respons berkecepatan tinggi (mis. Sistem penghentian darurat).
Yokogawa AFV10D-S41101 Mendukung node I/O jarak jauh (mis., AFS10D/AFG10D) dan dapat dipasang di area berbahaya (zona 2), mengurangi biaya kabel lapangan. Ini kompatibel dengan analog (4-20mA, mv), digital (kontak kering) dan input dan output sinyal (Thermocouple, RTD).
Yokogawa AFV10D-S41101 memiliki jaringan komunikasi real-time berkecepatan tinggi VNET/IP (100Mbps), yang mendukung integrasi yang mulus dengan stasiun operator (HIS), Stasiun Insinyur (ES), dan sistem pihak ketiga.
Yokogawa AFV10D-S41101 Mendukung protokol industri seperti Profibus-DP, Modbus RTU/TCP, dll., Dan dapat dihubungkan ke Smart Meter dan PLC.
Prinsip menggunakan Prinsip
Yokogawa AFV10D-S41101 mewujudkan logika kontrol melalui arsitektur berlapis:
Lapisan kontrol: Modul CPU menjalankan algoritma kontrol dan mewujudkan logika proses (mis. Regulasi PID, perlindungan interlock) melalui konfigurasi blok fungsi.
Lapisan Komunikasi: Jaringan VNET/IP bertanggung jawab untuk interaksi data dengan stasiun operasi, stasiun kontrol lainnya dan perangkat pihak ketiga untuk memastikan kinerja waktu nyata.
Lapisan I/O: Modul I/O terdistribusi terhubung melalui bus khusus (mis. Bus ER) untuk mengumpulkan sinyal lapangan dan perintah kontrol output.
Parameter produk
Berikut ini adalah spesifikasi detail Yokogawa AFV10D-S41101
| Parameter |
Spesifikasi |
| CPU |
Prosesor RISC VR5432, dengan frekuensi utama 133MHz, memori ECC 32MB, dan dukungan untuk operasi 64-bit floating-point |
| Kapasitas I/O. |
Maksimum 9 kandang kartu I/O lokal, 5 ekspansi jarak jauh, dengan jumlah titik total hingga 1408 (tergantung pada jenis modul) |
| Catu daya |
Input: 100-240V AC (50/60Hz) atau 24V DC Output: Redundant 24V DC untuk penggunaan modul internal |
| Antarmuka komunikasi |
2 port RJ45 (VNET/IP), opsional RS-422/485, Ekspansi Serat Optik Pendukung |
| Lingkungan operasi |
Suhu: 0-50 ℃ Kelembaban: 5% -95% (non-kondensasi) Kelas Perlindungan: IP20 (untuk pemasangan kabinet) |
