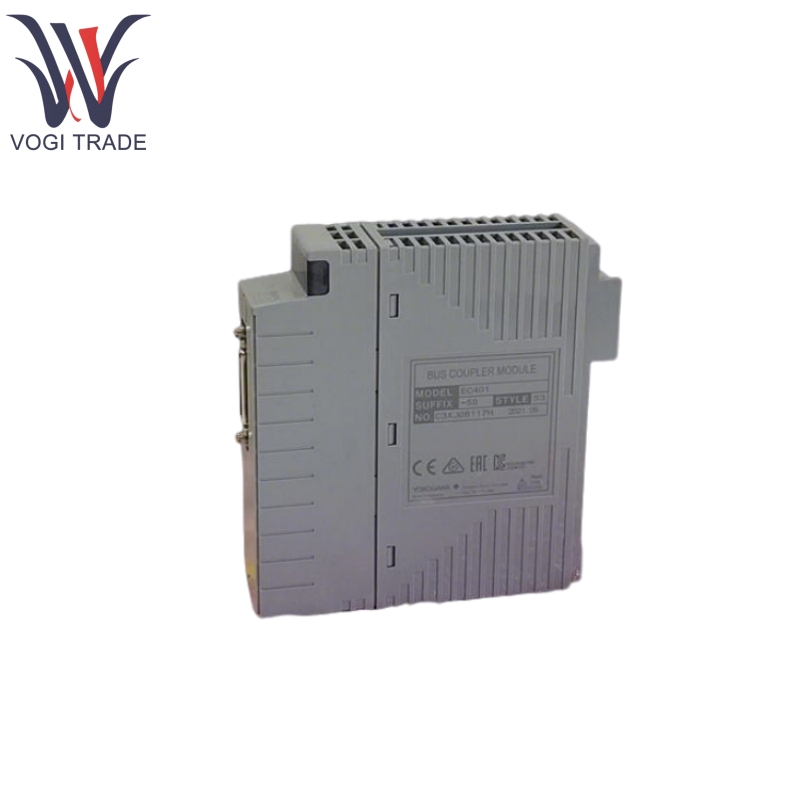

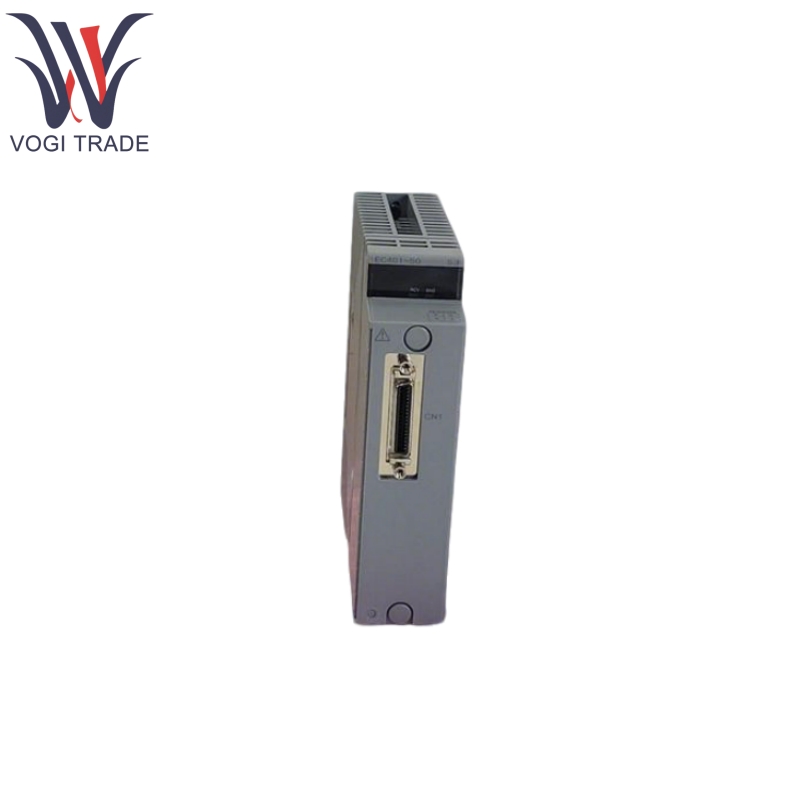

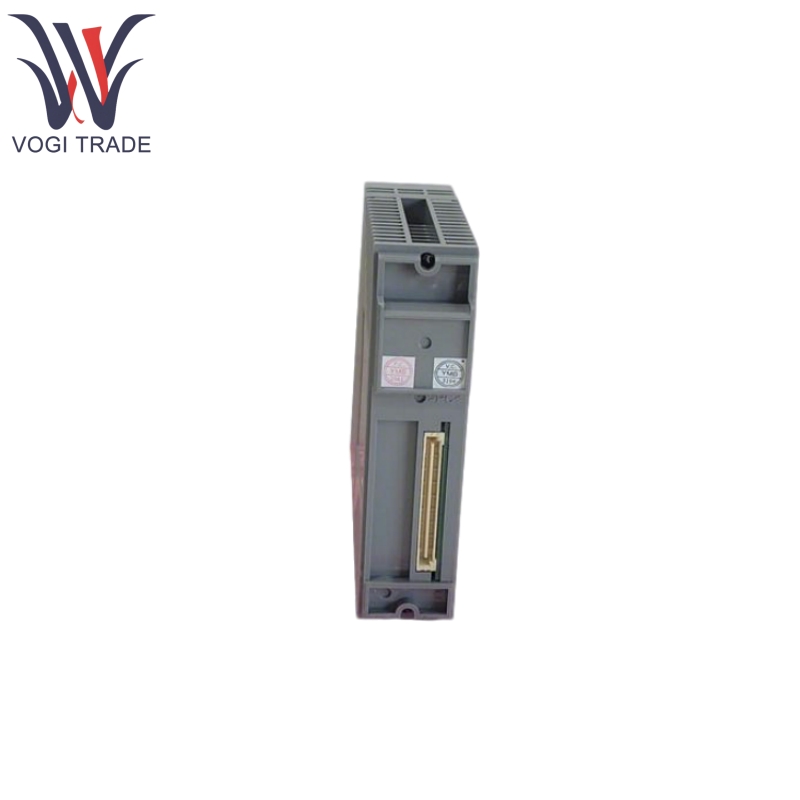

Yokogawa EC401-50

Fitur Produk

Fungsi Yokogawa EC401-50 adalah fungsi antarmuka bus ESB

Yokogawa EC401-50 Jumlah unit yang dapat dihubungkan adalah maks. 9 unit (*1)

Kecepatan transmisi Yokogawa EC401-50 adalah 128 Mbps (transmisi data modul I/O)

Yokogawa EC401-50 Jarak transmisi adalah maks. 10 m

Yokogawa EC401-50 Konsumsi saat ini adalah 0,5 a

Prinsip menggunakan Prinsip

Yokogawa EC401-50 menyadari komunikasi data dua arah antara unit kontrol lapangan dan unit simpul melalui protokol bus ESB, dan logika kerja intinya adalah sebagai berikut:

Koneksi Fisik:

Yokogawa EC401-50 dipasang di slot yang ditunjuk (slot 7 atau 8) dari unit kontrol lapangan dan terhubung ke unit node melalui kabel bus ESB untuk membentuk jaringan kontrol terdistribusi.

Transmisi Data:

Yokogawa EC401-50 mengirimkan data modul I/O pada tingkat 128 Mbps, mendukung komunikasi paralel di antara beberapa unit node (hingga 9), dan memastikan interaksi waktu nyata dari perintah kontrol dan data lapangan.

Mekanisme redundansi:

Dalam konfigurasi redundansi ganda, dua modul terhubung ke dua bus ESB independen, dan ketika satu bus gagal, secara otomatis beralih ke bus lain untuk memastikan kontinuitas komunikasi.

Standardisasi:

Kepatuhan Yokogawa EC401-50 dengan spesifikasi komunikasi sistem VP Yokogawa Centum memastikan sinergi dengan komponen lain dalam sistem.

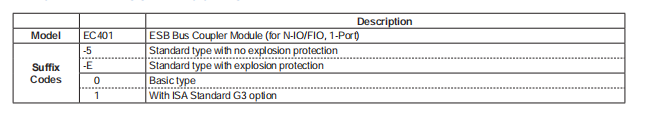

Informasi pemesanan

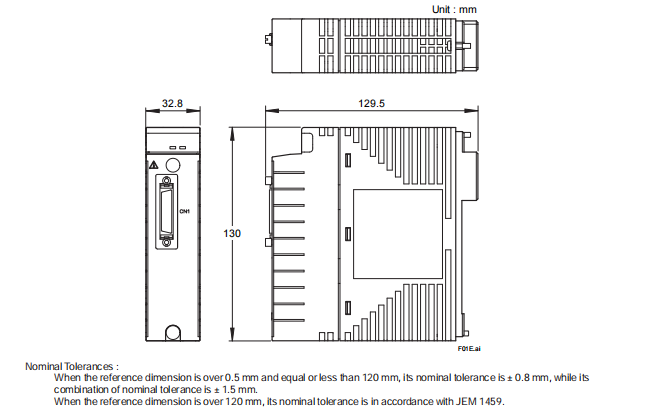

Gambar-gambar berikut menunjukkan gambar detail produk dan lembar data Yokogawa EC401-50.
