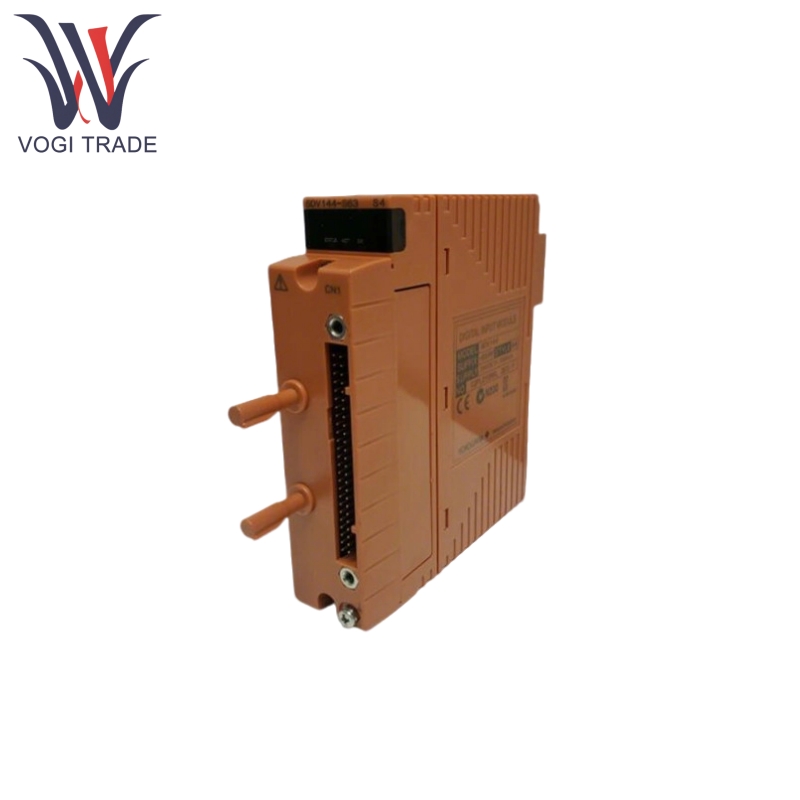

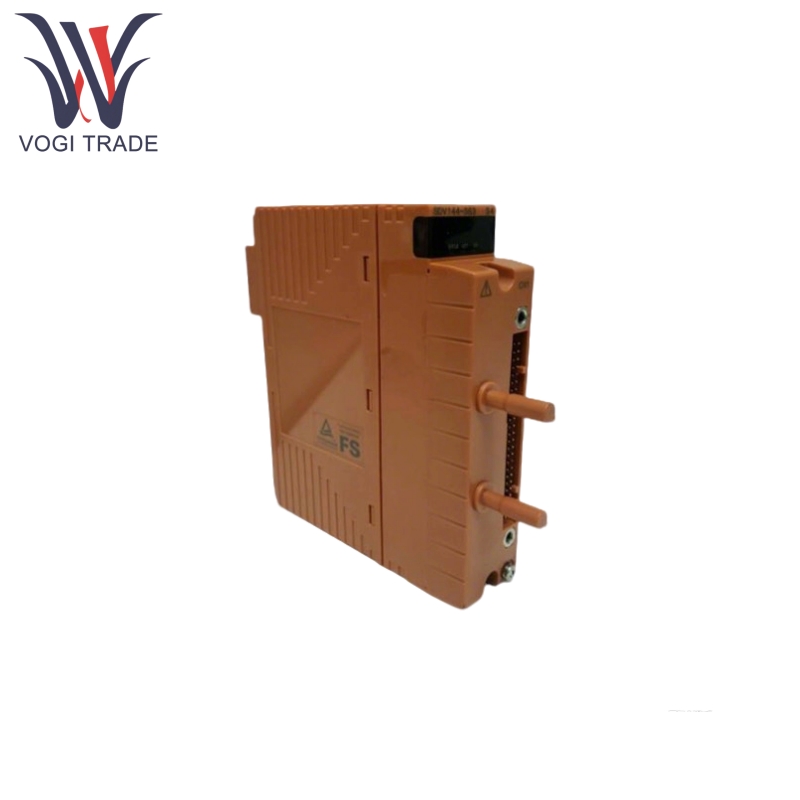

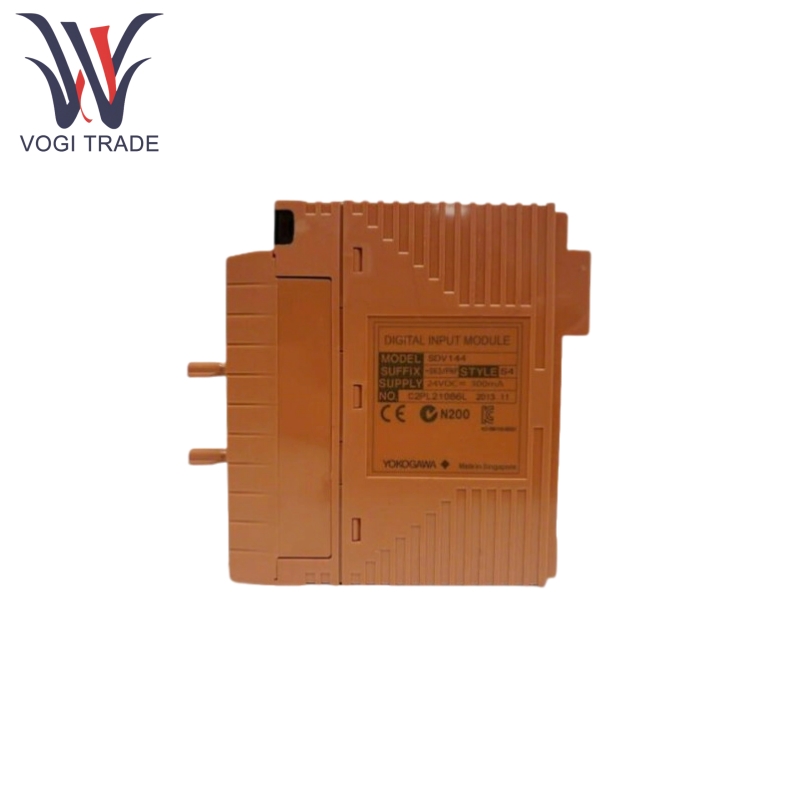

Merek: YokogawaDeskripsi: Modul Input DigitalKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenYokogawa SDV144-S63 terutama digunakan untuk menerima sinyal kontak bebas tegangan lapangan dan mengubahnya menjadi sinyal digital yang dapat dikenali sistem untuk transmisi ke unit pengendalian pengaman.
| Pembuatan |
Yokogawa |
| Nomor Model |
SDV144 |
| Nomor pemesanan |
SDV144-S63 |
| Katalog |
Fio |
| Negara asal |
Jepang |
| Kode HS |
9032900090 |
| Dimensi |
14*14*4cm |
| Berat |
0,6kg |
Fitur Produk
Yokogawa SDV144-S63 memiliki input digital 16-channel dengan desain isolasi tingkat modul untuk menghindari gangguan sinyal antar-saluran.
Yokogawa SDV144-S63 dapat dikonfigurasi dalam mode redundansi ganda untuk meningkatkan keandalan sistem dan cocok untuk skenario keamanan tinggi.
Yokogawa SDV144-S63 sesuai dengan ISA Standard G3 dan memiliki kisaran suhu operasi -20 hingga 70 ° C, beradaptasi dengan lingkungan industri suhu tinggi.
Yokogawa SDV144-S63 dapat dilengkapi dengan adaptor antarmuka kabel sinyal (kode akhiran "6") untuk mendukung koneksi kabel sinyal khusus (mis. AKB331) untuk menyederhanakan kabel lapangan.
Yokogawa SDV144-S63 dapat secara opsional dikodekan dengan opsi "/PRP" untuk menghindari Module Mis-Inersi melalui mekanisme anti-MIS-insersi dari kabel sinyal (diperlukan kabel sinyal dengan opsi "/SDV144").
Yokogawa SDV144-S63 mendukung deteksi kesalahan kabel lapangan (dengan komponen diagnostik SCB100/SCB110):
SCB100: Untuk mendeteksi kesalahan sirkuit terbuka ketika sinyal biasanya "mati".
SCB110: Untuk mendeteksi kesalahan hubung singkat ketika sinyal biasanya "aktif".
Prinsip menggunakan Prinsip
Yokogawa SDV144-S63 dapat mengonversi sinyal kontak bebas tegangan dari peralatan lapangan menjadi sinyal digital yang dapat diproses oleh unit pengendalian keselamatan, dan logika kerja yang spesifik adalah sebagai berikut:
Penerimaan Sinyal: Tindakan kontak peralatan lapangan (ON/OFF) mengubah resistansi sirkuit input (ON ≤ 1KΩ, OFF ≥ 100kΩ), modul mengenali keadaan sinyal dengan mendeteksi perubahan resistansi.
Konversi sinyal: Perubahan resistansi dikonversi menjadi kuantitas digital (0/1), yang diproses oleh sirkuit internal dan kemudian ditransmisikan ke unit kontrol pengaman melalui kabel sinyal.
Redundansi: Dalam konfigurasi redundansi ganda, dua modul SDV144-S63 mengumpulkan sinyal secara serempak dan unit kontrol keselamatan membandingkan dua sinyal untuk memastikan bahwa tidak ada data yang hilang jika terjadi kegagalan modul tunggal.
Diagnosis Kesalahan: Jika perlu untuk mendeteksi sirkuit kabel yang terbuka atau pendek, perlu untuk menghubungkan SCB100 (mendeteksi sirkuit terbuka ketika normal) atau SCB110 (mendeteksi sirkuit pendek saat normal) secara seri antara peralatan lapangan dan modul, dan hasil diagnostik diunggah bersama dengan sinyal.
Parameter produk
Berikut ini adalah parameter detail Yokogawa SDV144-S63
| Kategori parameter |
Spesifikasi spesifik |
| Jumlah saluran input |
16 saluran (isolasi tingkat modul) |
| Jenis sinyal input |
Sinyal kontak NO-tegangan (resistansi ≤ 1 kΩ pada keadaan, resistensi ≥ 100 kΩ dalam keadaan off) |
| Arus input |
6 mA ± 20% (dengan catu daya External 24 V DC, pada input 0 Ω) |
| Peringkat Kontak |
24 V DC (+20%/-10%), saat ini ≥ 10 mA |
| Persyaratan Catu Daya Eksternal |
24 V DC (+20%/-10%), kapasitas saat ini 200 mA |
| Tegangan input maksimum sesaat |
30.0 di DC |
| Waktu respons input |
Maksimal 40 ms |
| Tahan tegangan |
2 kV AC antara sinyal input dan sistem selama 1 menit, 16 baris input terhubung secara kolektif |
| Konsumsi saat ini |
Maksimal 290 Ma (5 di DC) Maksimal 140 Ma (24 di DC) |
| Koneksi eksternal |
Kabel sinyal khusus (AKB331), adaptor antarmuka kabel sinyal |
