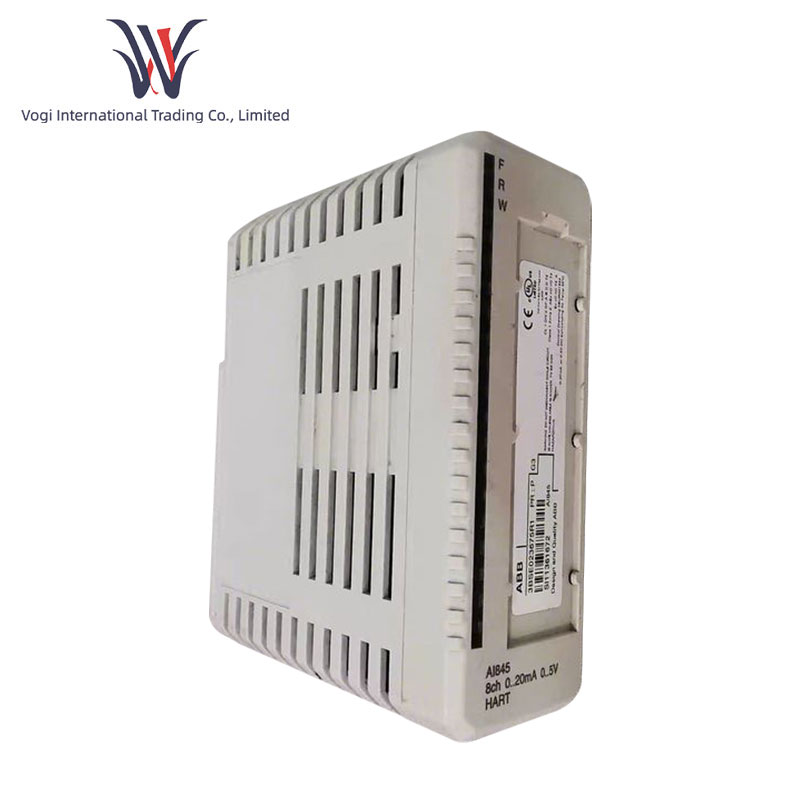

ABB AI845

Detail

Parameter Operasi

Jenis Sinyal Masukan:

Mendukung input sinyal analog seperti 0-20 mA, 4-20 mA, 0-5 V atau 1-5 V DC, dalam mode ujung tunggal dan kutub tunggal.

Jumlah Saluran:

Ini memiliki 8 saluran.

Resolusi:

Dengan resolusi 12-bit, dapat mengubah sinyal analog menjadi sinyal digital dengan relatif akurat.

Resistansi Masukan:

Untuk masukan tegangan, resistansi masukan lebih besar dari 10 MΩ; untuk masukan arus, resistansi masukannya adalah 250 ohm. Ini dapat menahan tegangan lebih atau tegangan rendah setidaknya 11 V DC.

Dimensi Produk:

Kedalaman/panjang jaring produk adalah 102 mm, tinggi jaring 119 mm, dan lebar jaring 45 mm. Berat bersih produk adalah 0,2 kg.

Fitur Produk

Penerapan Multi-mode:

ABB AI845 dapat beroperasi dalam mode tunggal atau mode redundan, berlaku untuk skenario persyaratan keandalan sistem yang berbeda. Pertama, ini dapat memastikan pengoperasian aplikasi penting yang stabil dalam jangka waktu yang lama dan meminimalkan waktu henti yang disebabkan oleh kegagalan modul di seluruh sistem. Kedua, mendukung beberapa Unit Terminal Modul (MTU). Saat menggunakan MTU TU844 atau TU845, setiap saluran dapat secara fleksibel memilih input tegangan atau arus; saat menggunakan MTU lain, semua saluran diatur secara seragam ke input tegangan atau arus, sehingga memudahkan pengguna untuk mengonfigurasinya sesuai dengan kebutuhan aktual.

Lampiran:

Selungkupnya memiliki tinggi 119 mm, panjang 102 mm, dan lebar 45 mm. Terdapat 8 saluran, dan setiap saluran memiliki resolusi 12-bit, memungkinkan konversi dan integrasi sinyal yang relatif akurat. Berat bersihnya adalah 0,2 kg.

Isolasi:

Ada sekelompok 8 saluran yang diisolasi dari tanah. Desain isolasi ini secara efektif mengurangi interferensi antar sinyal, meningkatkan akurasi dan stabilitas sinyal, dan juga melindungi modul dan seluruh sistem dari interferensi eksternal.

Fungsi Diagnostik:

Fungsi diagnostik on-board yang canggih dapat memantau status pengoperasian modul secara real-time, mendeteksi dan melaporkan kemungkinan kegagalan dengan segera, menghindari kegagalan berikutnya dalam sistem, mengingatkan pengguna untuk melakukan pemeliharaan, dan pada akhirnya mengurangi biaya pemeliharaan dan kemungkinan waktu henti. .

Kemampuan Komunikasi:

ABB AI845 mendukung komunikasi pass-through HART, memungkinkannya berkomunikasi dengan pemancar yang kompatibel dengan HART, sehingga mewujudkan konfigurasi jarak jauh dan pemantauan pemancar serta menjadikan manajemen sistem lebih cerdas dan efisien.

Catu Daya:

Setiap saluran memiliki catu daya pemancar yang membatasi arus, yang dapat mengontrol catu daya ke pemancar dan peralatan lainnya. Selain itu, daya pemancar dibatasi arusnya dan dipantau untuk memastikan keamanan dan stabilitas catu daya serta menghindari kerusakan pada peralatan yang disebabkan oleh arus berlebih atau masalah lainnya.

Bidang Aplikasi

Industri Tenaga Listrik:

Ini dapat digunakan di pembangkit listrik, gardu induk, dan tempat lain untuk mengumpulkan dan memantau sinyal kuantitas analog seperti tegangan dan arus dalam sistem tenaga, melakukan pemantauan dan perlindungan waktu nyata terhadap status pengoperasian peralatan listrik, dan memastikan keamanan dan stabilitas. pengoperasian sistem tenaga listrik.

Bidang Energi:

Dalam industri minyak, gas alam, dan energi lainnya, ABB AI845 digunakan untuk memantau dan mengontrol parameter seperti tekanan dan aliran dalam proses produksi serta mengoptimalkan proses untuk meningkatkan efisiensi eksploitasi dan pemanfaatan energi.

Industri Kimia:

Untuk sistem kontrol otomatis proses produksi bahan kimia, ini membantu mengukur dan mengontrol sinyal kuantitas analog secara akurat seperti suhu, level cairan, dan komposisi, yang bertujuan untuk memastikan keamanan, stabilitas, dan efisiensi tinggi produksi bahan kimia.

Industri Farmasi:

ABB AI845 digunakan untuk mengontrol parameter pengoperasian peralatan dalam proses produksi farmasi, seperti komposisi dan kualitas obat, untuk menjaga kualitas dan keamanan produksi obat.
