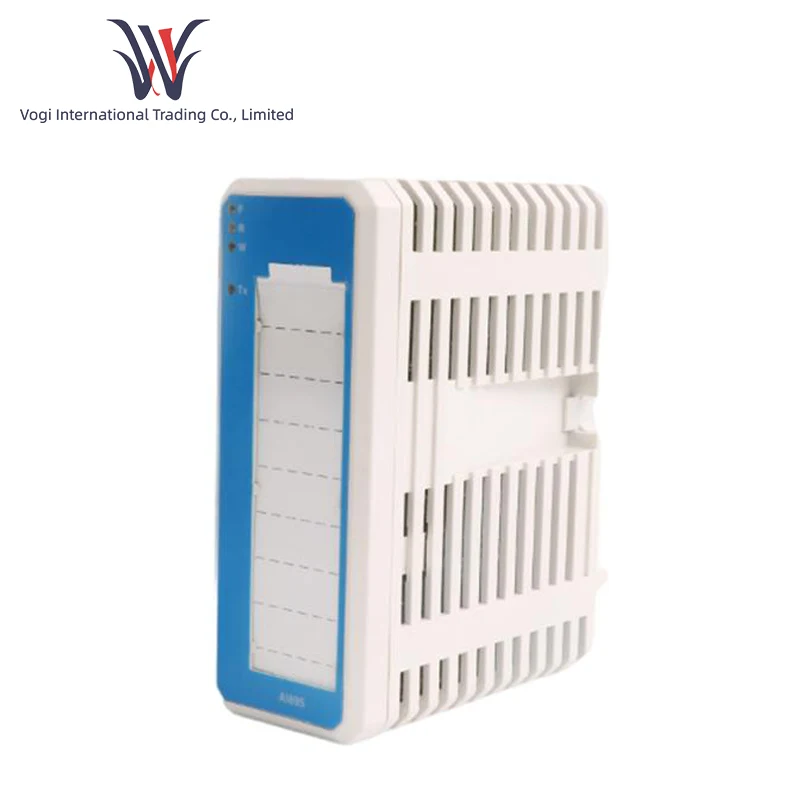

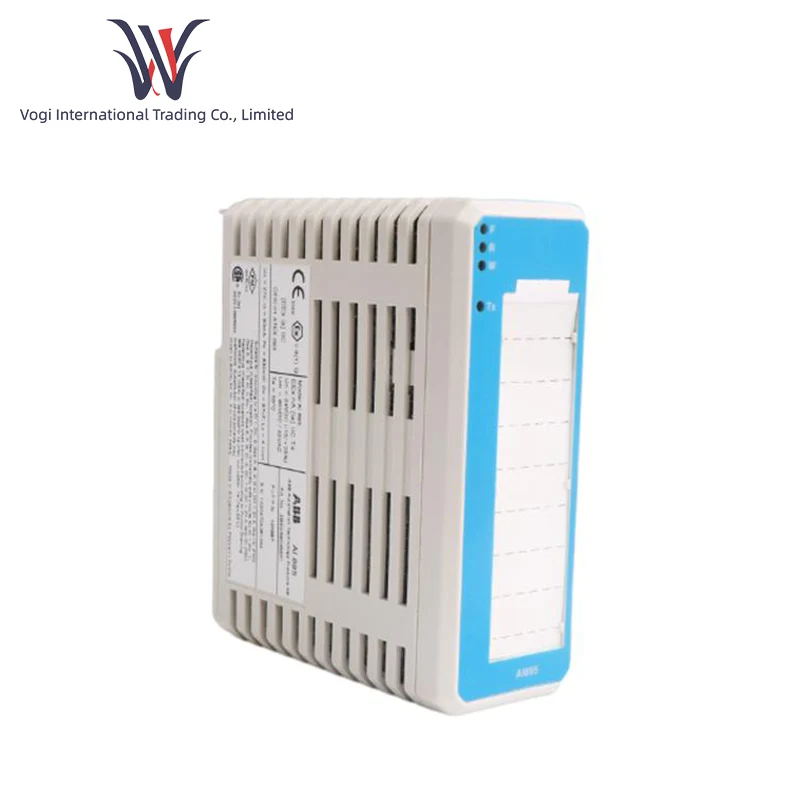

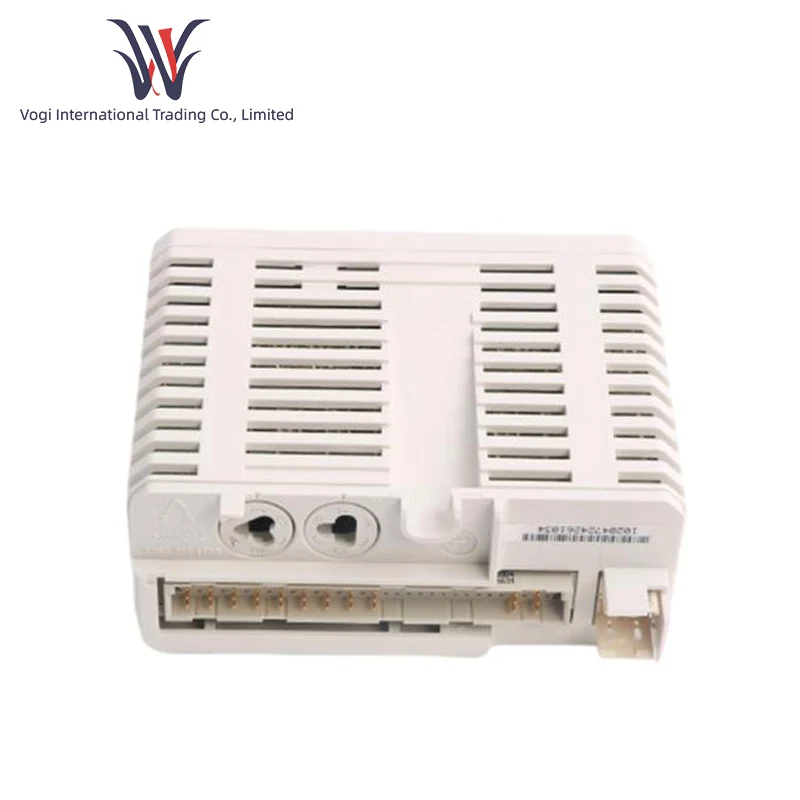

Gbr AI895

Parameter teknis:

Saluran Input: 1 saluran, terisolasi sepenuhnya.

Jenis input: tegangan (± 10V) atau arus (± 20mA)

Resolusi: 16 bit.

Akurasi: ± 0,1% dari skala penuh.

Rentang: Tegangan: ± 10V, arus: ± 20mA.

Isolasi Saluran: Saluran diisolasi dari bus backplane dan dari sisi lapangan, dengan tegangan isolasi 250V AC RMS.

Rasio penolakan mode umum:> 120 dB.

Rasio penolakan mode berurutan:> 50 dB.

Perlindungan kelebihan beban: Input dapat menahan tegangan kontinu ± 35V atau ± 30mA arus.

Konsumsi Daya: Konsumsi daya kurang dari 2,8W (catu daya backplane 5V DC).

Suhu operasi: -25 ° C hingga +70 ° C.

Suhu penyimpanan: -40 ° C hingga +85 ° C.

Kelembaban relatif: 5% hingga 95%.

Untuk informasi lebih lanjut, silakan merujuk ke lembar data di bawah ini.

Fitur:

1. Rentang yang dapat diprogram fleksibel: ABB AI895 menyediakan dua mode input rentang dasar: tegangan (± 10V) dan arus (± 20mA). Pengguna dapat dengan mudah memilih rentang yang diperlukan dan mengkalibrasi melalui perangkat lunak komputer host untuk memenuhi persyaratan antarmuka sensor yang beragam.

2. Pengukuran presisi tinggi: Dengan resolusi tinggi 16-bit dan akurasi lebih baik daripada ± 0,1% skala penuh, ABB AI895 memastikan keakuratan dan reliabilitas pengambilan sampel sinyal analog utama (seperti tekanan, suhu, dan output pengirim aliran) di lokasi industri.

3. Isolasi listrik yang andal: ABB AI895 mencapai isolasi efektif hingga 250V ac rms antara saluran dan bus backplane, dan saluran dan sinyal lapangan, secara signifikan menekan gangguan loop tanah dan noise mode umum, dan meningkatkan kemurnian sinyal dan keamanan sistem secara keseluruhan.

4. Diagnosis dan Perlindungan Lengkap: Modul ini memiliki fungsi deteksi istirahat garis bawaan untuk melaporkan sensor atau kesalahan kabel tepat waktu. Ini juga memiliki input tegangan berlebih (± 35V) dan kemampuan perlindungan arus berlebih (± 30mA), secara efektif meningkatkan ketahanan dan stabilitas operasi jangka panjang ABB AI845 di lingkungan industri yang keras.

Skenario aplikasi:

Kontrol Proses: Mengumpulkan secara akurat Sinyal pemancar tekanan (4-20mA) pada tanaman kimia untuk kontrol reaktor.

Pemantauan Lingkungan: Pengukuran waktu nyata monitor kualitas air (seperti meter pH, output 0-10V) data di pabrik pengolahan limbah.

Manajemen Energi: Pembangkit listrik secara akurat mengukur suhu termokopel gulungan generator/transformator (ditransmisikan ke ± 10V oleh pemancar).

Otomasi Manufaktur: Stasiun Kontrol Jalur Perakitan Otomotif Tekanan pneumatik (4-20mA) atau suhu oven (4-20mA).

Makanan dan Farmasi: Kontrol secara akurat sinyal sensor (± 10V) dari tangki peralatan pengisian.
