Benty Nevada 330130-045-00-05

Merek: Benty Nevada
Deskripsi: Kabel ekstensi
Kondisi: Merek baru
Sertifikat: Surat Garansi Laporan Tes COO
Garansi: 1 tahun
Inventory Qty: 10
Istilah pembayaran: T/T.
Port Pengiriman: Shenzhen

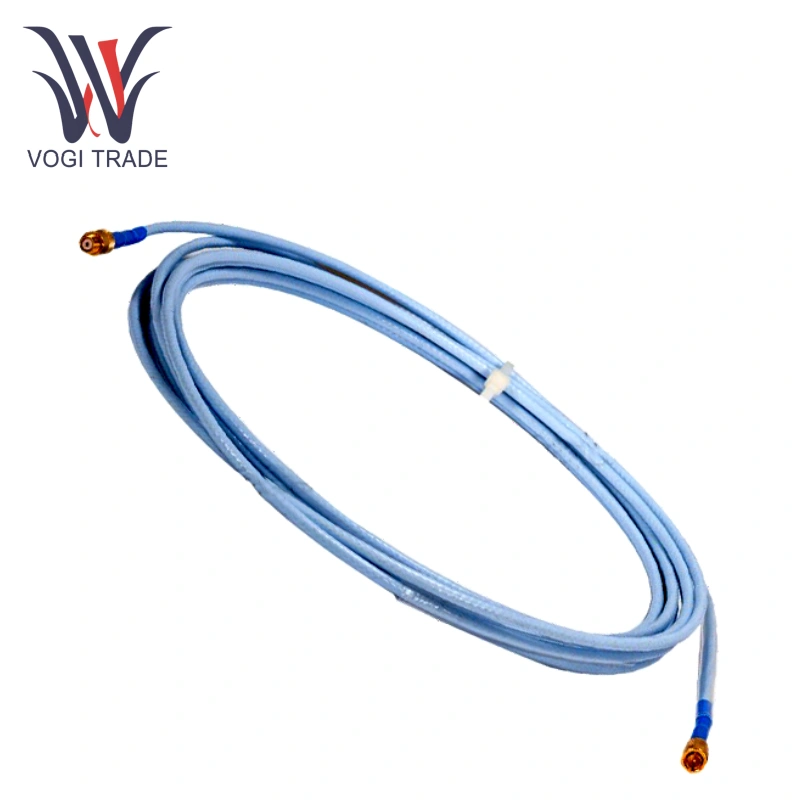

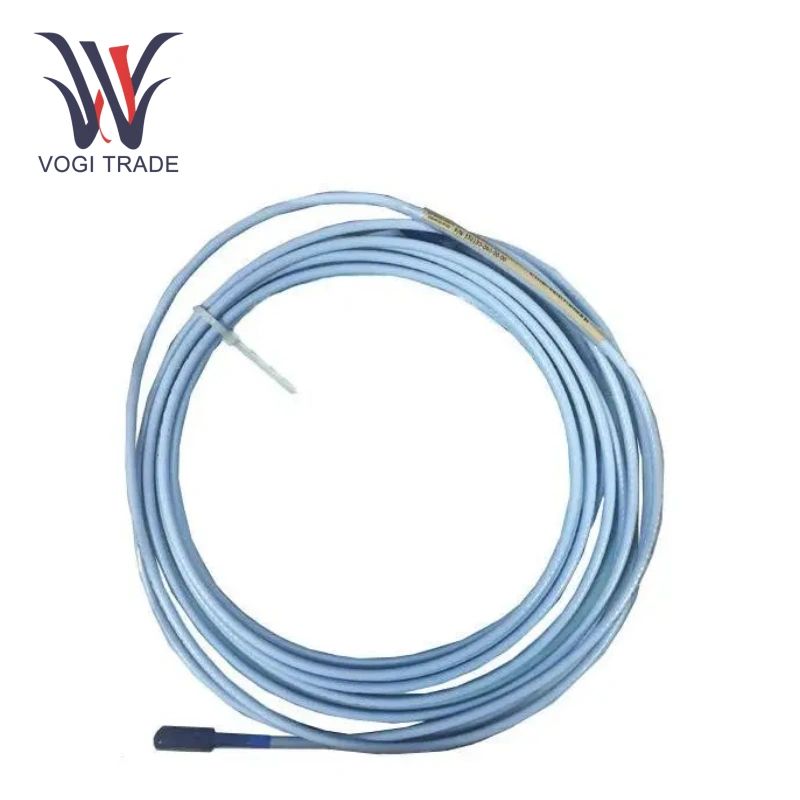

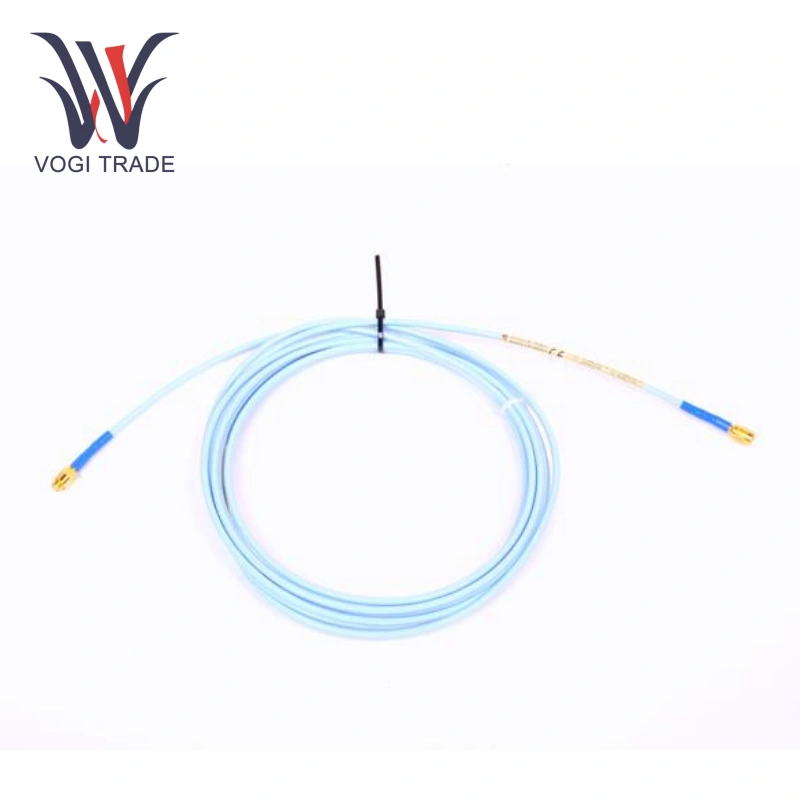

Kabel ekstensi Benty Nevada 330130-045-00-05 dirancang untuk digunakan dengan sistem sensor kedekatan 3300 XL 8mm. Ini memperpanjang jarak transmisi sinyal dari 3300 XL Series Probe. Ini fitur konstruksi kabel triaksial 75Ω dengan resistensi konduktor pusat yang dioptimalkan dari 0,88Ω ± 0,13Ω.

mengirimkan permintaan

Deskripsi Produk

Pembuatan	Benty Nevada
Nomor Model	330130-045-00-05
Nomor pemesanan	330130-045-00-05
Katalog	3300 xl
Negara asal	Amerika
Kode HS	8537101190
Dimensi	18188cm
Dimensi pengemasan	212110cm
Berat	0.8kg

Parameter kinerja

** 045 (segmen AAA): Panjang kabel 4,5 meter (14,8 kaki).

** 00 (segmen BB):

Jenis Kabel: Kabel standar tanpa baju besi.

Perlindungan Konektor: Tidak ada pelindung konektor.

** 05 (segmen CC):

Opsi Sertifikasi: Termasuk CSA, ATEX, dan Persetujuan Area Berbahaya IECEX.

Mekanik dan Instalasi

Radius tikungan minimum: 25,4 mm (1.0 in). Hindari tekukan berlebihan yang dapat menyebabkan kerusakan.

Jenis Connector:

Konektor ClickLoc yang tahan korosi, berlapis emas dengan torsi jarak dekat.

Tidak ada alat khusus yang diperlukan untuk pemasangan atau penghapusan.

Torsi konektor maksimum: 0,565 N · m (5 in · lbf).

Kompatibilitas lingkungan

Kisaran suhu:

Suhu operasi/penyimpanan: -52 ° C hingga +177 ° C (-62 ° F hingga +350 ° F).

Perlindungan:

Protektor konektor tidak termasuk (pesanan 40180-02 secara terpisah atau menggunakan pita silikon 03200006).

Pita silikon tidak dianjurkan untuk digunakan di lingkungan yang terpapar minyak turbin.

Keuntungan Produk

Benty Nevada 330130-045-00-05 dengan konduktor pusat resistansi rendah dan desain terlindung secara efektif mengurangi kehilangan sinyal dan gangguan.

Benty Nevada 330130-045-00-05 Desain CABLELOC yang dipatenkan meningkatkan kekuatan tarik untuk mencegah pemutusan kabel yang tidak disengaja, sedangkan konektor clickloc berlapis emas adalah korosi dan resistan oksidasi.

Benty Nevada 330130-045-00-05 memiliki rentang suhu standar dan diperpanjang menampung berbagai lingkungan industri, dari suhu rendah hingga tinggi, dan jari-jari tikungan minimum yang ketat memfasilitasi pemasangan di ruang yang kompleks.

Aplikasi

Benty Nevada 330130-045-00-05 digunakan dalam sistem pemantauan getaran untuk peralatan seperti turbin uap dan generator, perangkat ini digunakan untuk memperluas jarak transmisi sinyal sensor.

Benty Nevada 330130-045-00-05 cocok untuk pemantauan kondisi pompa, kompresor, dan peralatan lainnya di pabrik petrokimia.

Benty Nevada 330130-045-00-05 Digunakan dalam peralatan pemesinan seperti peralatan mesin, perangkat ini digunakan untuk menghubungkan posisi dan sensor pemantauan getaran, membantu meningkatkan akurasi pemesinan dan memberikan pemantauan waktu nyata dari kondisi operasi peralatan.

Kompatibilitas dan integrasi sistem

Kompatibel dengan probe/kedekatan:

Pastikan panjang probe + panjang kabel ekstensi = total panjang sistem kedekatan (5 m atau 9 m).

Misalnya, saat menggunakan probe 0,5 m, pilih kabel ekstensi 4,5 m untuk sistem 5 m.

Pencampuran Komponen Peringatan:

Jika dicampur dengan komponen seri non-XL (seperti seri 3300 yang lebih lama), kinerja sistem akan terdegradasi ke spesifikasi non-XL.

Sertifikasi dan Keselamatan

Sertifikasi anti-ledakan: memenuhi standar CSA, ATEX, dan IECEX untuk digunakan di daerah berbahaya.

Persyaratan Instalasi:

Koneksi sirkuit non-insentif harus dilakukan sesuai dengan gambar 140979 untuk memenuhi persyaratan keselamatan Zona 2/Divisi 2.

Parameter kinerja

Probe Kompatibel: Kompatibel dengan probe arus eddy 8mm dan 5mm.

Panjang kabel: 4,5 meter.

Bahan konduktor: Tembaga kaleng terdampar.

Insulasi: Polyvinyl chloride berkualitas tinggi (PVC).

Perisai: Perisai lapis ganda (kepang tembaga + aluminium foil).

Kisaran suhu operasi: -40 ° C hingga +85 ° C.

Peringkat Perlindungan: Tubuh kabel memenuhi peringkat perlindungan IP65.

Kinerja listrik

Resistensi DC:

Konduktor Pusat ke Konduktor Pusat (RCore): 0,99 Ω ± 0,15 Ω

Jaket ke Konduktor Luar (Rjacket): 0,30 Ω ± 0,06 Ω

Kapasitansi: 69,9 pF/m (tipikal), mempengaruhi transmisi sinyal frekuensi tinggi (dapat melemahkan sinyal> 10 kHz).

Kompatibilitas: sepenuhnya dapat dipertukarkan dengan semua probe dan preamplifier 3300 XL 8mm dan preamplifier

Integritas sinyal

Panjang kabel maksimum: Mendukung 305 meter (1000 kaki) kabel lapangan, tetapi membutuhkan splicing untuk panjang yang melebihi 91,44 meter (300 kaki).

Respons frekuensi: 0–10 kHz (± 3 dB)

Keuntungan Produk

Benty Nevada 330130-045-03-05 memiliki kinerja anti-interferensi yang sangat baik, struktur yang dilindungi ganda secara efektif menolak gangguan elektromagnetik yang kuat yang dihasilkan oleh lingkungan industri seperti inverter dan motor besar.

Benty Nevada 330130-045-03-05 kompatibel dengan probe arus eddy 8mm dan 5mm.

Area aplikasi

Benty Nevada 330130-045-03-05 dapat digunakan dalam industri listrik, industri petrokimia, industri metalurgi, industri energi.

Fitur fisik dan instalasi

Desain fisik Benty Nevada 330130-045-03-05 berfokus pada daya tahan dan kemudahan pemasangan:

Konektor:

Konektor berlapis emas clickloc untuk resistensi korosi dan instalasi satu-satunya, bebas pahat.

Jenis Antarmuka: Konektor koaksial mikro, diameter ≤ 7,24 mm (0,285 in).

Armor: Armor stainless steel dengan isolasi FEP (kabel standar) untuk perlindungan mekanis tambahan.

Dimensi dan Berat:

Berat unit: 103 g/m (1,5 oz/ft) (kabel ekstensi lapis baja).

Diameter luar: Diameter luar maksimum baju besi adalah 7,67 mm (0,302 in), dan diameter luar maksimum termasuk lengan pelindung adalah 12,4 mm (0,49 in) (Gambar 18).

Catatan

Modifikasi yang tidak sah sangat dilarang: memotong, menyambung, menggantikan konektor, dan modifikasi lain yang tidak sah ke kabel dilarang.

Hindari kelebihan beban dan kompresi: Jangan menyebabkan kabel pada tegangan atau tekanan yang berlebihan. Hindari pemerasan atau penghancuran dengan komponen peralatan untuk mencegah kerusakan konduktor internal atau kerusakan isolasi, yang dapat mempengaruhi transmisi sinyal.
